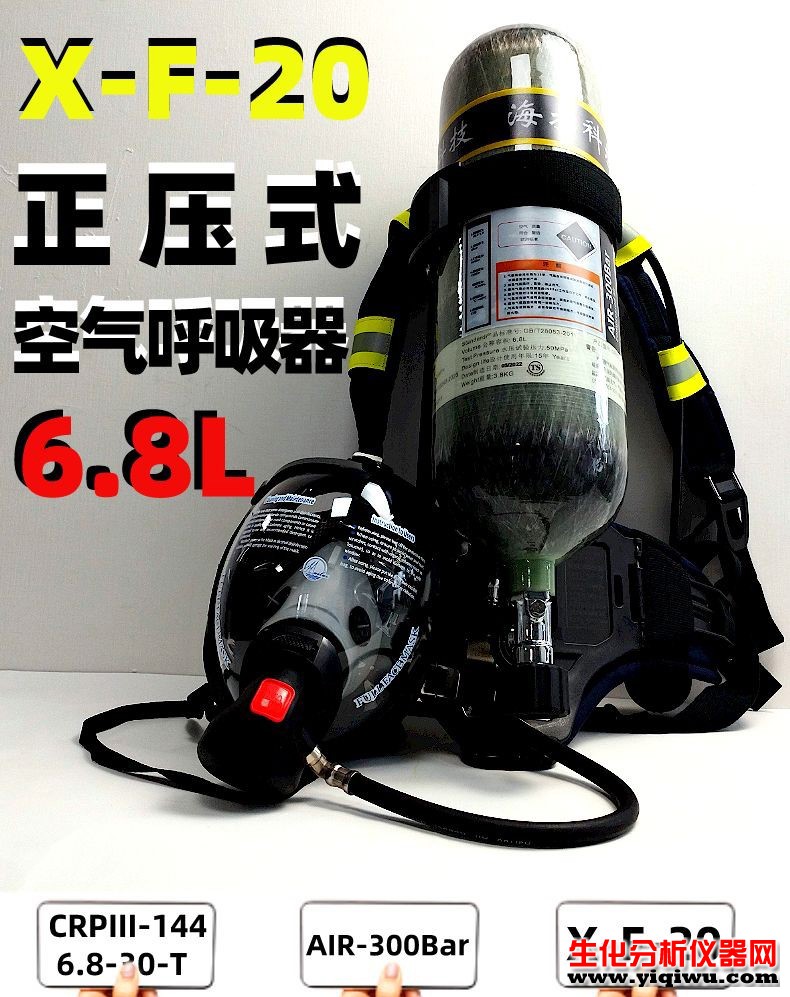

X-F-20自给开放式压缩空气呼吸器正压式消防呼吸器

X-F-20自给开放式压缩空气呼吸器正压式消防呼吸器主要用途及适用范围

江苏海拓科技有限公司生产的自给开路式压缩空气呼吸器是一种自给开放式空气呼吸器。该系列产品广泛应用于消防、化工、船舶、石油、冶炼、电力、仓库、试验室、矿山等部门，供消防队员或抢险救护人员在浓烟、毒气、蒸气和缺氧等各种环境下能安有效地进行灭火、抢险救灾和救护等工作，是消防队员和抢险救护人员理想的个人呼吸保护装置。

适用范围

A.浓烟缺氧及有毒气、烟雾、蒸汽污染的大气环境中；B.-30℃~+60℃、相对湿度0~100%、大气压力70Kpa~125Kpa的大气环境。

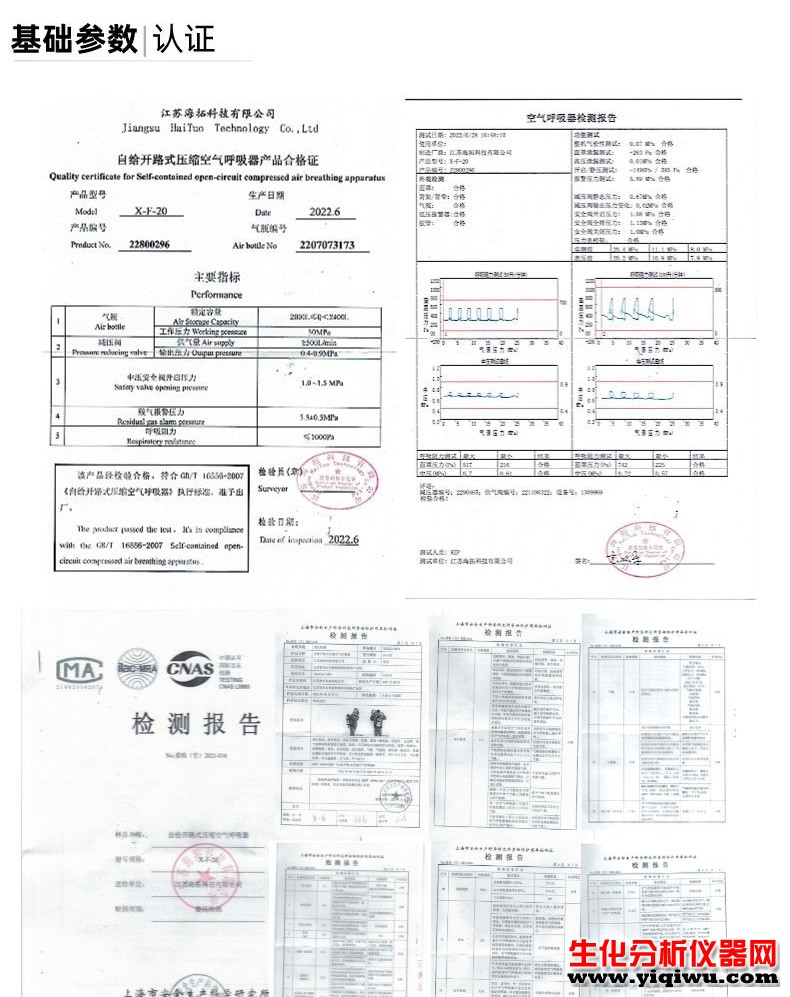

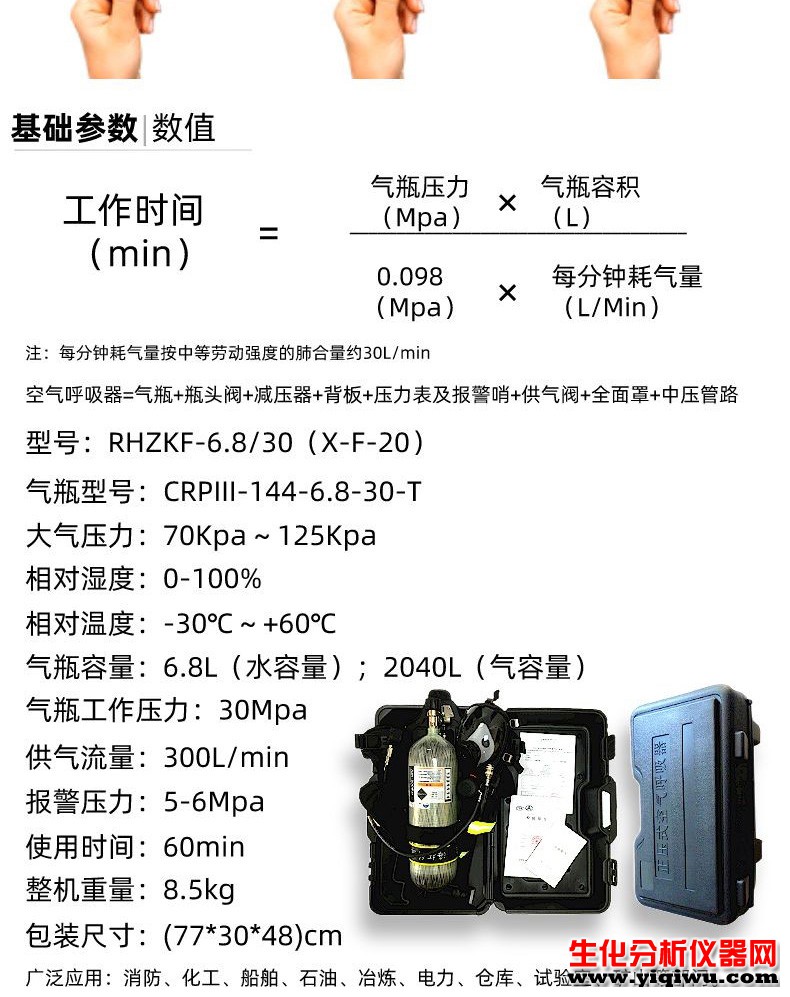

使用时间的计算方法（取近似值，1MPa~10Kg）

气瓶压力（MPa）×气瓶容积（L）最大工作时间（Min）≈

0.098（MPa）×每分钟耗气量（L/Min）

注∶每分钟耗气量按中等劳动强度的肺合量约30L/min。特别提示∶产品检查及交付检查时，气瓶储气压力应大于27MPa。

空气呼吸器结构、技术说明

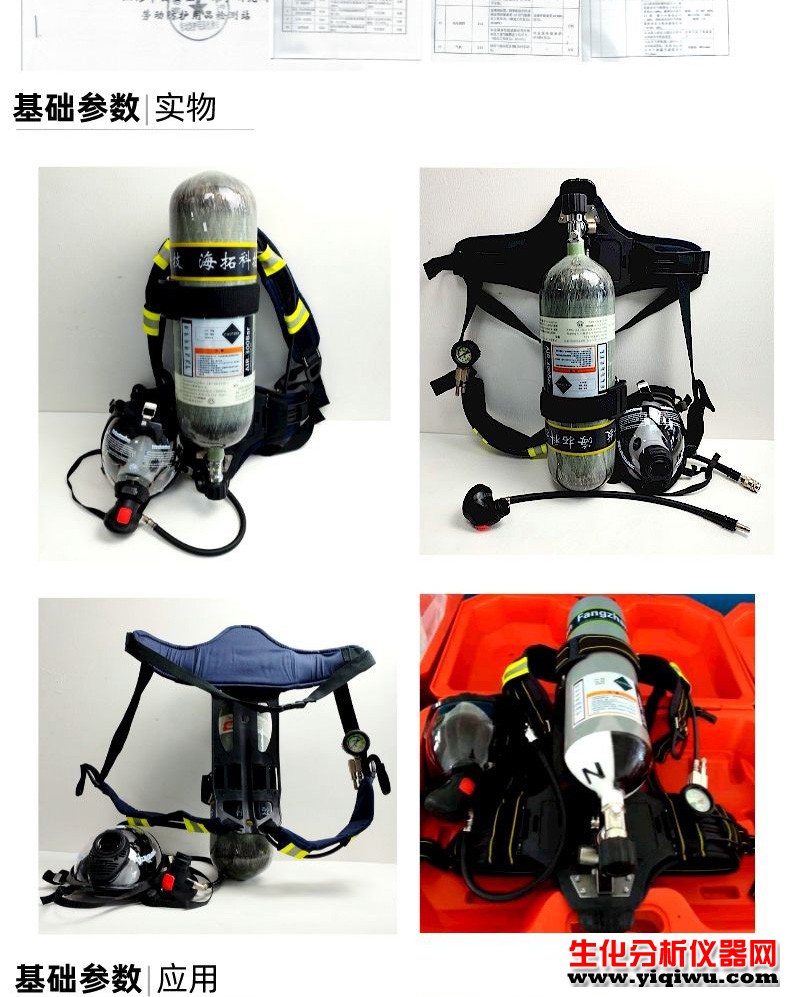

空气呼吸器结构1-气瓶2-瓶头阀3-减压器4-背板5-压力表及报警哨6-供气阀7-面罩8-中压管路

X-F-20空气呼吸器气瓶

气瓶是贮存供人体呼吸用压缩空气的高压容器，额定贮气压力为30MPa，可选择多种规格的钢质或碳纤维复合材料的气瓶。碳纤维复合材料气瓶是在铝合金内胆外采用先进设备和工艺，将碳纤维和玻璃纤维等高强纤维与高分子材料一起缠绕而成。其重量轻，强度高，耐腐蚀，使用寿命长。

注意∶气瓶在使用或充气等过程，要轻拿轻放，切勿强烈碰撞。高压压缩空气突然释放非常危险，要小心存放。

X-F-20空气呼吸器瓶头阀

气瓶阀是气瓶开关气源的重要部件，其结构型有两种。一种是与减压阀联接处为外螺纹、螺纹尺寸为W21.8mm×1/14的英制螺纹接头。另一种是与减压阀联接处为内螺纹、螺纹为M22×1.5或G5/8*（14牙/时）的接头，目前普遍采用的为G5/8"（14牙/时）螺纹，在瓶头阀上均已标明，这种结构的气瓶阀设置了高压安保护膜片，当气瓶内气体压力超过额定压力25%左右时，安保护膜会爆破，气体快速泄压。

注意∶安保护膜会爆破后气瓶内的气体部被放空。如果安膜片爆破，应检查原因，并及时更换合格的专用膜片。切不可使用其它代用品来代替专用膜片。

X-F-20空气呼吸器减压器

减压阀是将高压气体减压成0.4~0.9MPa恒定输出压力后向供气阀供气的装置。减压阀安装在背托上，通过联接螺母手轮与气瓶阀联接。气源输出端分为高压和低压两部分。高压气源端气体经高压管输向高压表和残气报警器；减压后的低压气源经中压管输向供气阀。低压端设有安阀。

减压阀与中压管、高压管的联接均为插卡式，更加可靠，不会出现螺纹松动现象，并且管路可自由转动。

注意∶不要解体减压阀或调整减压阀输出压力，否则将会引起安事故!

X-F-20空气呼吸器背托

背托的作用是支承固定气瓶和减压器。背托上的负重由背带均匀分布在两肩上。背带由肩带和腰带组成，都可快速调节长度，使背托紧贴在人体背、臀部。钢瓶经快速固定装置固定在背托上，对于不同直径的气瓶可调节固定带长短予以固定。

X-F-20空气呼吸器高压管路、压力显示及报警装置

高压管路为耐压橡胶管，承担向高压表和残气报警系统输送高压气源的任务。高压表与残气报警器组合在一起，既可显示气瓶气源压力又可在气瓶到达设计允许压力时发出声讯报警信号。压力表的量程为0~40MPa，在气瓶工作压力30MPa和报警压力0~6MPa处分别设有红色和蓝色区域标记。当气瓶压力下降至5.5±0.5MPa时，残气报警器发出90dB的连续声响，提醒使用人员气源将用完需尽快撤离现场。此时气瓶气源可供佩戴者使用5~8分钟。

X-F-20空气呼吸器供气阀

中压空气通过与减压阀连接的软管被输送至供气阀。供气阀可保证向面罩提供低压空气。

供气阀是一种正压式供气阀，供气流量大于300L/min。它是由高强增强尼龙壳体、自动正压供气装置、额外供气及泄压等机构组成。供气阀内设有自动开启和呼吸控制开关。供气阀外设有自动正压供气按钮、额外供气及泄压按钮，以及快速接口双按钮。当佩戴者戴上面罩后，随即通过快速插口与供气阀联接，此时，自动正压供气按钮已被面罩接口按下，供气阀已自动激活，气体随即进入面罩口鼻罩供佩戴者使用。当佩戴者想停止使用时，可同时按住快速接口双按钮，同时向外拔出供气阀，即可自动关闭供气阀。只有当同时按这2个按钮时供气阀才会与面罩断开。

额外供气及泄压按钮为不通过呼吸开关而直接向面罩内供给恒定气源的备用安机构，将额外供气及泄压按钮按下，即可持续供气或对系统泄压。反之即关闭旁通阀。正常工作时不需要按额外供气及泄压按钮。

1-中压管路   2-额外供气及泄压按钮    3-自动正压供气按钮

X-F-20空气呼吸器面罩

面罩是一种单眼面窗、大视野、透明性好、双层环状片密封的正压型面罩，主体由硅橡胶制成，面罩内设有与口鼻相贴小口鼻罩，它减少了面罩实际有害空间和吸气阻力，口鼻罩内设有呼气阀，将呼出的气体排出口鼻罩外。面罩面窗采用聚碳酸酯制作，已做到杜绝光学变形现象，视觉100%无扭曲，在使用过程中始终保持清晰、明亮、不上雾气。头罩采用收紧带与快速夹子相连，拉紧收紧带使佩戴者脸部与面覃双层密封环相贴合，保证使用者安可靠地使用。面罩应在装好供气阀后方可使用。

1-面窗  2-供气阀接口  3-口鼻罩

X-F-20空气呼吸器中压管路

中压管路由两根耐压橡胶软导管与快速接头组成，经减压阀减压后的气源通过中压管路输给供气阀。快速接头分为插座和插头两部分，插头部分联在供气阀上，插座装配位置在靠近减压阀端。在插头未插进插座的情况下，打开气瓶阀开关，插座处于气密状态。设有自锁装置的快速接头插座，在插入插头后顺时针旋转插座上的活络圈使快速接头处于锁紧状态。

1-自锁环 2-快速接头母 3-快速接头公
