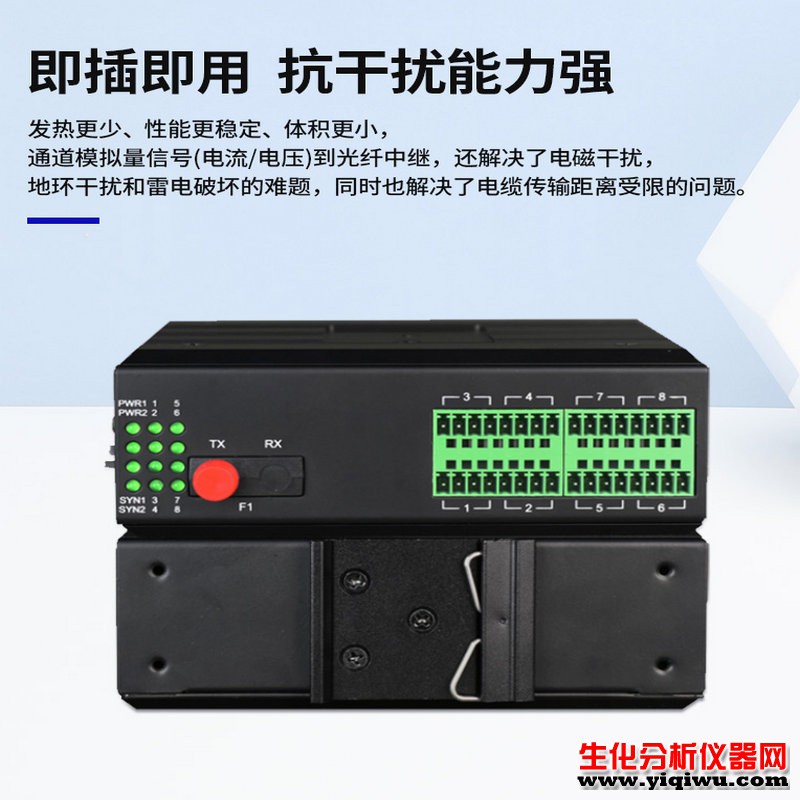

HY5700-16mA(Z)电流模拟量光纤转换器，支持导轨式安装，实现16路4-20mA直流电流在光纤上的透明传输。该光纤转换器线性度好，非线性失真小于0.01％，变换精度高，数字分辨率可达12位。解决了电磁干扰、地环干扰和雷电破坏的难题，同时也解决了传输距离问题。
二、产品特性
导轨式安装铝合金外壳， 135mm×120mm×40mm
四位接线端子/ 单模单纤FC光口
支持4-20mA电流
非线性失真小于0.05％
数字分辨率可达12位
电源、光收、光发有指示灯显示
工业级设计,全贴片工艺
三、技术指标
供电电压：DC24V（9-48VDC）
输入电流：4-20mA
输出精度：≤0.1%
适用光纤：单模9/125μm；多模62.5/125μm或50/125μm
波 长：1310nm
发射光功率：＞-5dBm
接收灵敏度：-17dBm
传输距离：单模0-20Km；多模0-5Km

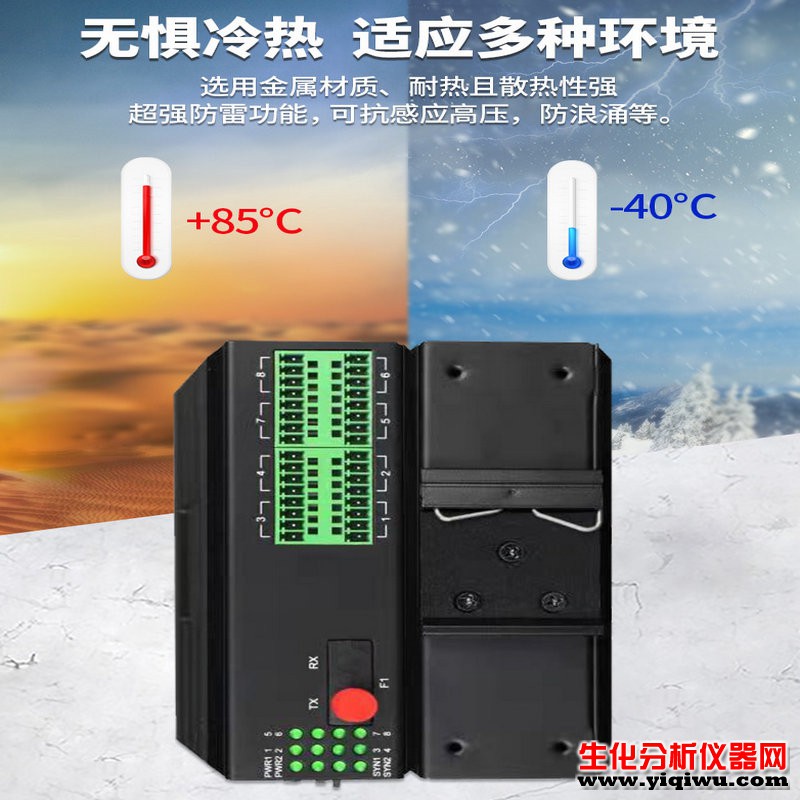

工作温度：-40℃-85℃
相对湿度：0-95%（不冷凝）
四、使用方法
1. 指示灯说明
| 名称 | 颜色 | 状态 | 描述 |
| PWR1 | 绿色 | 亮 | 本端设备电源1已接上 |
| 灭 | 本端设备电源1没有接上 | ||
| PWR2 | 绿色 | 亮 | 本端设备电源2已接上 |
| 灭 | 本端设备电源2没有接上 | ||
| SYN1 | 绿色 | 亮 | 光纤信号接收正常 |
| 灭 | 光纤信号丢失 | ||
| SYN2 | 绿色 | 灭 | 保留 |
| 1 | 绿色 | 亮 | 检测到1或2路有模拟量输入 |
| 灭 | 1和2路均无模拟量输入 | ||
| 2 | 绿色 | 亮 | 检测到3或4路有模拟量输入 |
| 灭 | 3和4路均无模拟量输入 | ||
| 3 | 绿色 | 亮 | 检测到5或6路有模拟量输入 |
| 灭 | 5和6路均无模拟量输入 | ||
| 4 | 绿色 | 亮 | 检测到7或8路有模拟量输入 |
| 灭 | 7和8路均无模拟量输入 | ||
| 5 | 绿色 | 亮 | DIP1为OFF时 : 检测到9或10路有模拟量输入DIP1为ON时 : 模拟量类型为电压量(0-5V/0-10V) |
| 灭 | 9和10路均无模拟量输入 | ||
| 6 | 绿色 | 亮 | DIP1为OFF时 : 检测到11或12路有模拟量输入DIP1为ON时 : 模拟量类型为电流4-20mA |
| 灭 | 11和12路均无模拟量输入 | ||
| 7 | 绿色 | 亮 | DIP1为OFF时 : 检测到13或14路有模拟量输入DIP1为ON时 : 模拟量类型为电流0-20mA |
| 灭 | 13和14路均无模拟量输入 | ||
| 8 | 绿色 | 亮 | DIP1为OFF时 : 检测到15或16路有模拟量输入DIP1为ON时 : 模拟量类型为电流0-24mA |
| 灭 | 15和16路均无模拟量输入 |
注 : 4-20mA模式下输入的电流大于4mA模拟量检测灯才会亮起。

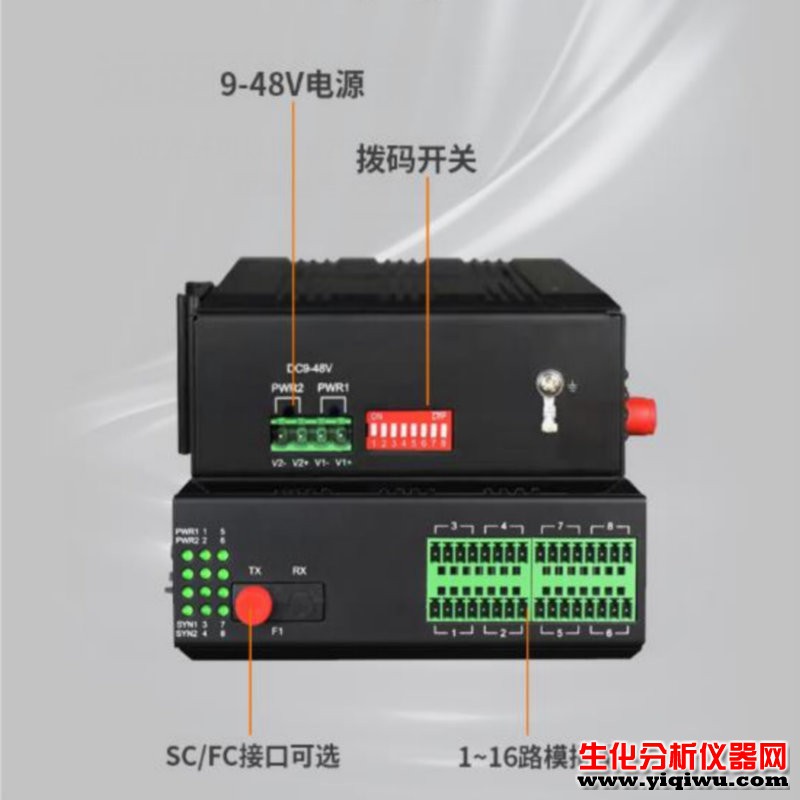

2. DIP开关
| DIP1-5 | 状态 | 描述 |
| 1 | ON | LED5-LED8作为模式指示灯 |
| OFF | LED5-LED8作为数据指示灯(默认) | |
| 2-4 | 保留 | |
| 5 | ON | 光纤断纤或输入端设备掉电后，模拟量输出保持近断纤前的数值 |
| OFF | 不保持(默认) |
DIP6-8: 模拟量模式设置
| 6 | 7 | 8 | 模式 |
| ON | ON | ON | 0-5V电压输入/输出 |
| ON | ON | OFF | 0-10V 电压量输入/输出 |
| OFF | ON | OFF | 4-20Ma电流输入/输出 |
| OFF | OFF | ON | 0-20Ma电流输入/输出 |
| OFF | OFF | OFF | 0-24Ma电流输入/输出 |
注 : 电流量和电压量模块不同，在出厂前已经设好，更改模式设置后需要重启设备。
3. 光纤接口
后面板有光纤出口，FC或SC头
TX为光信号输出口 RX为光信号输入口
4. 模拟量接口
16路模拟量接口定义为：
发射机1-8组为16路模拟量输入; 接收机1-8组为16路模拟量输出。
5. 电源部分
电源口：
设备支持冗余双电源输入DC9-48V/AC9-48V，功耗<10W
注：设备具有极性保护措施，电源正负极接反时设备不会因此损坏，且可正常工作，便于设备维护及安装。
过载保护：支持；反接保护：支持；冗余保护：支持
接入端子：4芯5.08mm间距插入式端子
订购信息
推荐型号
产品描述
HY5700-1mA(Z)
1路单向4-20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电
HY5700-2mA(Z)
2路单向4-20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电
HY5700-4mA(Z)
4路单向4-20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电
HY5700-8mA(Z)
8路单向4-20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电
HY5700-16mA(Z)
16路单向4-20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电
HY5700-1mA(S)
1路双向4-20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电
HY5700-2mA(S)
2路双向4-20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电
HY5700-4mA(S)
4路双向4-20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电
HY5700-8mA(S)
8路双向4-20mA工业级电流模拟量光端机、FC接口、单模单纤、20公里、导轨式、DC12~48V供电
注：光口传输速率20KM/40KM/60KM/80KM/100KM可选
