4口带485百兆光纤收发器工业导轨式发送机；光口：1个百兆光口；距离20公里；FC口；单模单纤；电口：4个百兆网口；1路485；安装方式：工业导轨式；型号：HY5700-4514FD-FC20A；品牌：汉源高科
HY5700-4514FD-FC20B
4口带485百兆光纤收发器工业导轨式接收机；光口：1个百兆光口；距离20公里；FC口；单模单纤；电口：4个百兆网口；1路485；安装方式：工业导轨式；型号：HY5700-4511FD-FC20B；品牌：汉源高科
产品描述

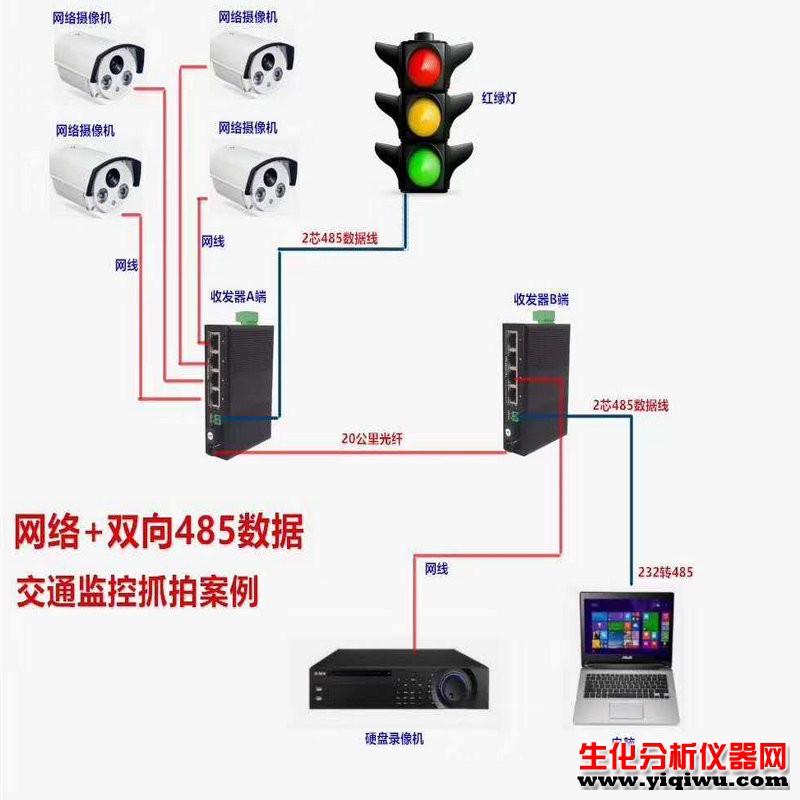

HY5700-4514FD-FC20A是一款非网管型带双向RS485/232数据传输工业级光纤收发器，拥有1个100M光口，4个10/100base-T(X)自适应以太网电口+1路全双工RS485/232数据。可帮助用户实现以太网数据的交换、汇聚以及远距离光传输功能。设备采用无风扇，低功耗设计，具有使用方便、体积小巧、维护简单等优点。产品设计符合以太网标准，添加防雷、防静电保护措施，-40℃ ~ +85℃的宽范围工作温度，性能稳定可靠。该设备可广泛应用于智能交通电警卡口项目，传输抓拍机网络视频及RS485信号，将路口的网络及RS485控制信号集合到一根光纤传输，方便现场施工及客户使用。
产品特性
1，电口10/100baseT（X）（RJ45接口）；
2，单模单纤，传输距离可达20公里；
3，传输1路双向全双工485/232信号；
4，支持IEEE802.3、IEEE802.3u、IEEE802.3x网络标准；
5，存储转发交换方式；
6，超过10万小时的平均无故障时间；
7，全金属封闭结构，工作温度范围可以达到-40~85?C；
8，工业级设计,安装简便、即插即用。
9，输入电压：DC12~36V（双电源冗余备份），电源支持过载保护，防反接保护
10，电源入口及网口均带防雷防静电设计，防电磁干扰

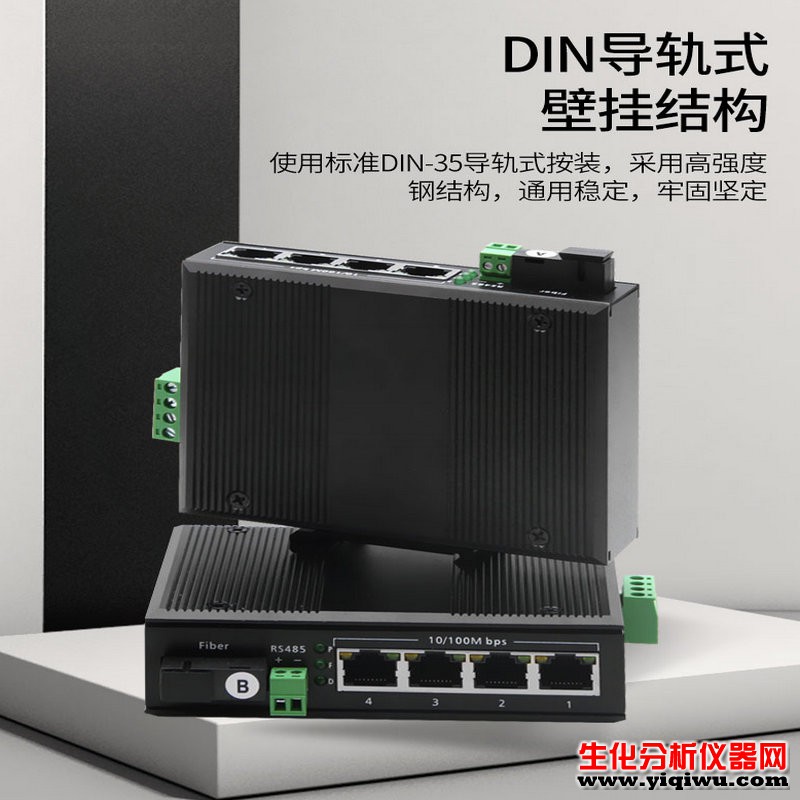

11，防护等级：IP40、防浪涌静电、DIN卡轨式、金属铝型材、无风扇设计
典型应用
u高寒工业通信，环保监控
u钢铁/冶金/矿山，气井油田
u电力输送网络，轨道交通
u高速公路，地铁综合通信/监控
u港口水利工程，楼宇机房
u厂房车间，工业自动化控制
u充电桩，风力发电，太阳能变电站
u石油，石化，污水处理
u科研机构，实验室，学校机构
u安防监控等
产品参数
光学指标 光纤接口1个FC接口光纤类型单模单纤，9/125um传输距离0～20KM（可定做40/60/80/100/120公里）输出/输入波长Tx1550nm/Rx1310nm发送功率-9~-1dB～-3~2dB灵敏度-21dB～-26dB
网络指标 接口数量1个接口类型RJ45，10/100/1000baseT(X)标准IEEE802.3，802.3u，802.3x处理类型存储转发流控带IEEE802.3x 全双工，背压式流控MAC地址表8K交换容量7.6Gbps包转发率2.9Mpps内部缓存1Mbit
LED指示灯 LED指示灯OPT光纤链路指示灯，PWR电源指示灯
一般规范 反接保护支持操作温度-40~85 ；C存储温度-40～85 ?C供电电源DC12V1A/DC24V1A功耗<6W相对湿度5～95%（无凝露）外壳金属材质，无风扇防护等级IP40重量0.4kg安装方式DIN导轨式
安规与可靠性 静电抗扰度(ESD)接触放电：±8KV空气放电：±15KV浪涌抗扰度(Surge)电源端口：线-地±4KV，线-线2KV网络端口：线-地±4KV，线-线2KV辐射抗扰度(RS)场强10V/m（80MHz，2GHz）传导抗扰度(CS)电压3V（10KHz，150KHz）电压10V（150KHz，80MHz）电快速瞬变脉冲群(EFT)电源端口：±4KV网络端口：±2KV
订购信息
推荐型号 产品描述
HY5700-4511FD-FC20B
1口带485百兆光纤收发器工业导轨式接收机；光口：1个百兆光口
距离20公里；FC口；单模单纤；电口：1个百兆网口；1路双向RS485/RS232；安装方式：工业导轨式；DC12~36V供电
HY5700-4511FD-FC20A
1口带485百兆光纤收发器工业导轨式发送机；光口：1个百兆光口
距离20公里；FC口；单模单纤；电口：1个百兆网口；1路双向RS485/RS232；安装方式：工业导轨式；DC12~36V供电
HY5700-4514FD-FC20A
4口带485百兆光纤收发器工业导轨式发送机；光口：1个百兆光口
距离20公里；FC口；单模单纤；电口：4个百兆网口；1路双向RS485/RS232；安装方式：工业导轨式；DC12~36V供电
HY5700-4511GD-FC20B
1口带485千兆光纤收发器工业导轨式接收机；光口：1个千兆光口
距离20公里；FC口；单模单纤；电口：1个千兆网口；1路双向RS485/RS232；安装方式：工业导轨式；DC12~36V供电
HY5700-4511GD-FC20A
1口带485千兆光纤收发器工业导轨式发送机；光口：1个千兆光口
距离20公里；FC口；单模单纤；电口：1个千兆网口；1路双向RS485/RS232；安装方式：工业导轨式；DC12~36V供电
HY5700-4514GD-FC20A
4口带485千兆光纤收发器工业导轨式发送机；光口：1个千兆光口
距离20公里；FC口；单模单纤；电口：4个千兆网口；1路双向RS485/RS232；安装方式：工业导轨式；DC12~36V供电
注：光口传输速率20KM/40KM/60KM/80KM/100KM/120KM可选
