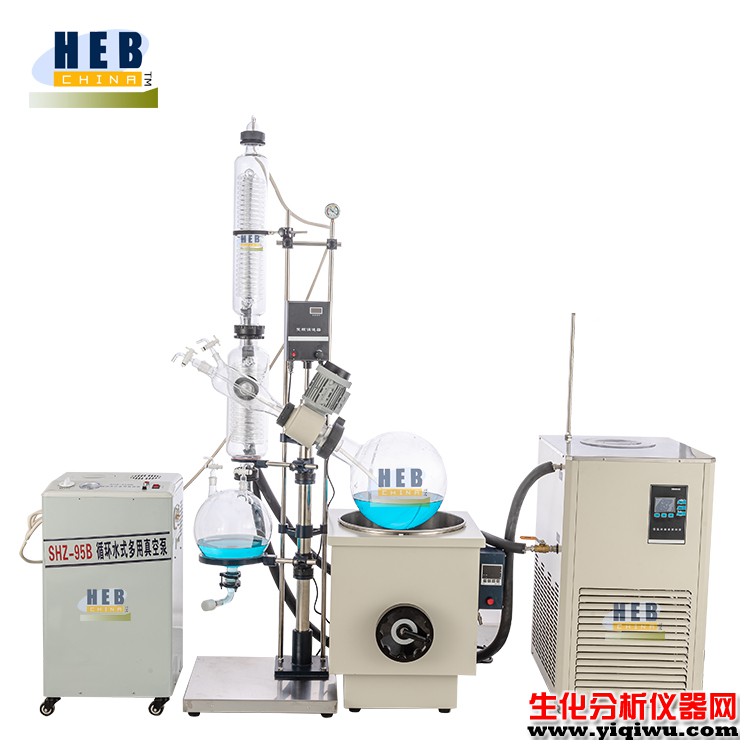

大容量50L旋转蒸发仪RE-5003 |
|
工作原理 蒸发瓶恒速旋转，水浴锅恒温加热，在此条件下：物料在蒸发瓶内壁形成大面积均匀薄膜快速蒸发，在真空条件下可以提高蒸发效率（需连接真空装置），溶媒蒸汽经玻璃冷凝盘管时冷却成液体（需连接冷却装置），回收于收集瓶。 本系列产品使用需配套真空装置（循环水式、旋片式、隔膜式等真空泵），冷却循环装置组成系统装置。 |
|
基本配置 • 与物料接触部分全部采用高硼硅玻璃（膨胀系数3.3）和聚四氟乙烯材料，性能稳定不易与物料起化学反应。 • 主体支架采用冷板防腐喷塑+铝合金材质，锅胆采用不锈钢材质。 • 密封系统采用聚四氟乙烯+氟橡胶复式组合密封。 • 真空压力表显示实时真空，指针显示。 • 活塞式加料阀套接聚四氟乙烯加长管，可在真空状态下连续进料至蒸发瓶。 • 直立式三层蛇形盘管冷凝器，主冷+副冷双冷凝器。 • 变频器调速，翘式按键（ON-OFF）开关，通过旋扭微调,转速数显。 • 恒温浴锅温度数显，带锁按扭开关控制，锅底K型传感器+不锈钢探棒。 • 浴锅手轮升降。 • 旋转、加热双熔断器安全保护。 • 收集瓶带下放料口，配玻璃+四氟独立放料阀。 • 锅胆底部设有放水阀门，方便放液。 • 真空切换阀，在不影响系统真空和溶液蒸馏的情况下，可进行连续收集、放料。 |
大容量50L旋转蒸发仪RE-5003技术参数
|
型号 |
RE-5003 |
|
电压频率 |
旋转220V/50HZ 加热锅380V/50HZ |
|
旋转电机功率 |
180W |
|
加热功率 |
8000W |
|
真空度 |
0.095Mpa |
|
旋转瓶容量 |
50LΦ470mm/Φ125法兰口 |
|
收集瓶容量 |
20LΦ355mm/上Φ60法兰口×24#标口×24#标口×下Φ50法兰口 |
|
旋转速度 |
0-120rpm/min |
|
控温范围 |
室温-180℃ |
|
控温精度 |
±1℃ |
|
浴锅升降行程 |
180mm |
|
冷凝器尺寸 |
主冷Φ160×835H(mm) 上Φ60法兰口×下Φ80法兰口 副冷Φ160×530H(mm) 上Φ80法兰口×下Φ60法兰口×侧Φ60法兰口 |
|
冷凝面积 |
1.44(0.95+0.49)㎡ |
|
导气瓶 |
左40#标口 上19#标口 侧Φ60法兰口 右Φ70法兰口 |
|
加料阀 |
40#标塞阀 进料咀(宝塔接头)外径12mm |
|
多功能口 |
19#标塞阀 玻璃咀(宝塔接头)外径12mm |
|
放气阀 |
24#标塞阀×2个 放气咀(宝塔接头)外径12mm |
|
放料阀 |
Φ50法兰口 侧出料咀(宝塔接头)外径20mm 离地320mm |
|
真空抽气头 |
Φ60法兰玻璃抽气头 抽咀（宝塔接头)外径10mm |
|
冷凝盘管进出循环咀 |
宝塔接头外径16mm |
|
锅胆尺寸容量 |
Φ550×320H(mm) 约76L |
|
整机占空间尺寸 |
1330×730×2340mm宽深高 |
|
机器净重 |
119.5KG（82+37.5） |
|
包装尺寸 |
1420×820×720mm 830×730×910mm 两个木箱1.39m³ |
|
包装重量 |
186KG（100+86） |
定做1L、2L、3L、5L、10L、20L、30L、50L、100L等型号旋转蒸发仪，均可加防爆。
另外提供各类真空泵，高低温循环装置等配套设备，欢迎选购。
