20L双层玻璃反应釜HEB-20L 型号可定做

20L双层玻璃反应釜HEB-20L

工作原理

本机具有电动恒速搅拌系统、冷凝、滴加系统，釜体夹层需外接加热或制冷的循环设备。在搅拌物料的同时，

通过夹层注入循环的热溶液或冷却液，对釜内的物料进行恒温的加热或制冷。物料进行加热反应时，在真空

条件下可以提高蒸发效率（需连接真空装置），溶媒蒸汽经玻璃冷凝盘管时冷却成液体（需连接冷却装置），

可回流到釜内，也可通过回流弯头下部阀门进行回收。反应完毕，物料可从釜底的侧出料口放出。

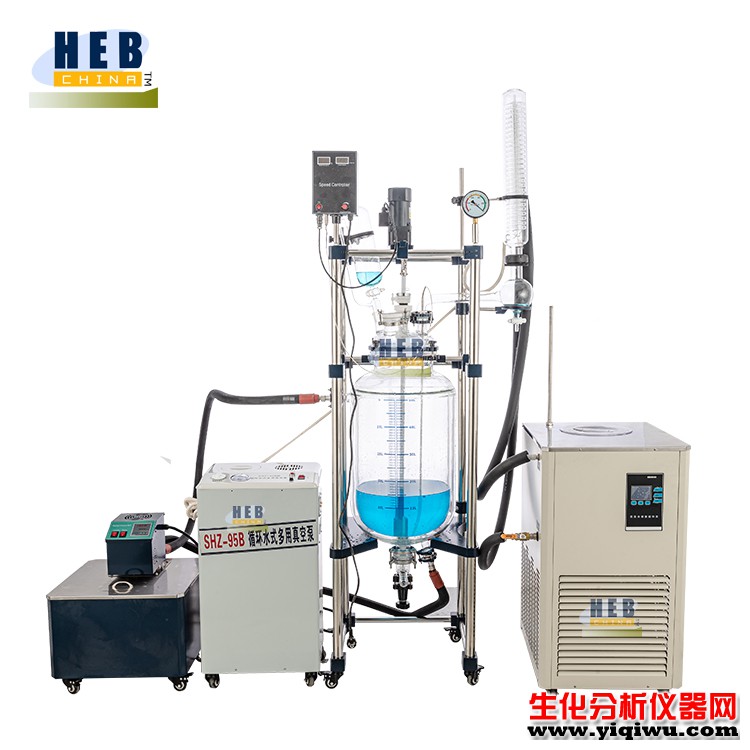

本系列产品使用需配套真空装置、高温或低温的循环装置等组成系统装置。

基本配置

• 与物料接触部分全部采用高硼硅玻璃（膨胀系数3.3）和聚四氟乙烯材料，性能稳定不易与物料起化学反应。

• 框架式主体，采用铝合金+不锈钢材质。

• 玻璃+四氟放料阀门，无积液侧放料。

• 低速增力电机，电子无极调速，通过旋扭微调，双显调速盒可数字显示转速和釜内物料温度。

• 搅拌系统采用陶瓷轴承、机械密封，防止搅拌杆磨损掉屑。

• 采用PT100温度传感器，304不锈钢材质，外套透明聚四氟乙烯管，双重防腐。

• 真空压力表显示实时真空，指针显示。

• 月牙式搅拌桨，304不锈钢+聚四氟乙烯搅拌叶；搅拌杆材质为304不锈钢，外包聚四氟乙烯管。

• 机器底部设有带刹车的万向轮，可整体移动，操作方便。

• 熔断器安全保护。

型号

HEB-20L

釜体容量

20L   内径290mm 外径330mm内长386mm

夹层容量

约7L

电压频率

220V/50HZ

搅拌电机功率

90W1/3

搅拌转速

0-450rpm/min

釜体温度范围

-80℃~ +250℃

测温精度

±1℃

真空度

0.098Mpa

釜盖

Φ265mm

六口

搅拌口

Φ50mm法兰口

冷凝回流口

50#球磨口

恒压漏斗口

40#标口

减压口

34#标口

测温口

Φ45mm法兰口

固体加料口

Φ80mm法兰口  内径Φ60mm  配套四氟盖

搅拌桨

Φ17×750H(mm)  叶展190mm

冷凝器

Φ100mm×600H(mm) 下Φ60mm法兰口

冷凝面积

0.4㎡

回流弯头

上Φ60法兰口 左50#球磨塞

恒压漏斗

1L  上29#标口配玻璃塞 下40#标塞

减压阀

34#标塞阀  放气咀（宝塔接头）外径12mm

夹层进出循环口

Φ45mm法兰口配套法兰盘、4分外丝转接头

放料口

Φ75mm法兰  Φ33mm放料孔  斜出料口（宝塔接头）Φ34mm    离地350mm

真空抽气咀

宝塔接头外径12mm

冷凝盘管进出循环咀

宝塔接头外径15mm

整机占空间尺寸

780×550×1970mm宽深高

机器净重

52KG

包装尺寸

1500×520×800mm   木箱0.62m³

包装重量

78KG
