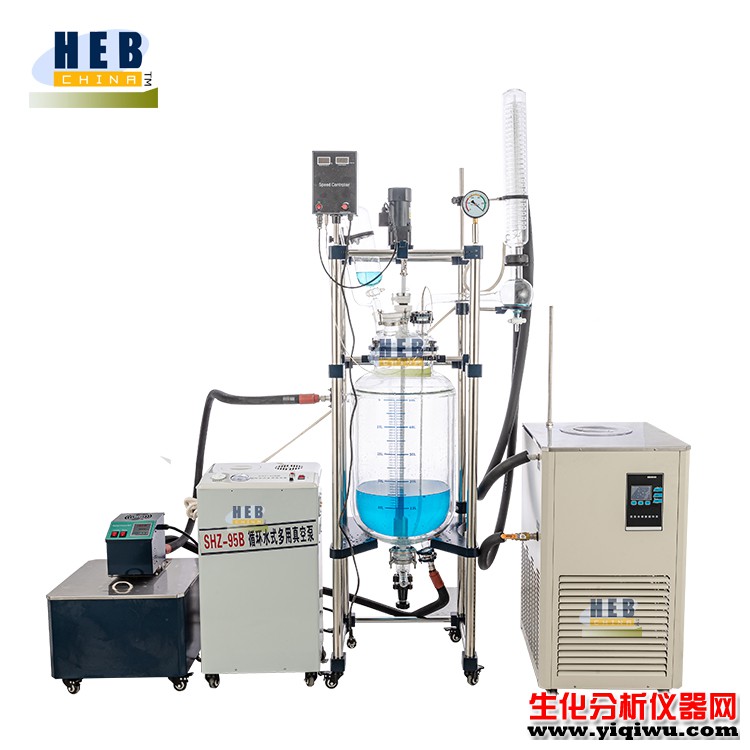

中型10L双层玻璃反应釜HEB-10L
|
工作原理 本机具有电动恒速搅拌系统、冷凝、滴加系统，釜体夹层需外接加热或制冷的循环设备。在搅拌物料的同时，通过夹层注入循环的热溶液或冷却液，对釜内的物料进行恒温的加热或制冷。物料进行加热反应时，在真空条件下可以提高蒸发效率（需连接真空装置），溶媒蒸汽经玻璃冷凝盘管时冷却成液体（需连接冷却装置），可回流到釜内，也可通过回流弯头下部阀门进行回收。反应完毕，物料可从釜底的侧出料口放出。 本系列产品使用需配套真空装置、高温或低温的循环装置等组成系统装置。 |
|
基本配置 • 与物料接触部分全部采用高硼硅玻璃（膨胀系数3.3）和聚四氟乙烯材料，性能稳定不易与物料起化学反应。 • 框架式主体，采用铝合金+不锈钢材质。 • 玻璃+四氟放料阀门，无积液侧放料。 • 低速增力电机，电子无极调速，通过旋扭微调，双显调速盒可数字显示转速和釜内物料温度。 • 搅拌系统采用陶瓷轴承、机械密封，防止搅拌杆磨损掉屑。 • 采用PT100温度传感器，304不锈钢材质，外套透明聚四氟乙烯管，双重防腐。 • 真空压力表显示实时真空，指针显示。 • 月牙式搅拌桨，304不锈钢+聚四氟乙烯搅拌叶；搅拌杆材质为304不锈钢，外包聚四氟乙烯管。 • 机器底部设有带刹车的万向轮，可整体移动，操作方便。 • 熔断器安全保护。 |
中型10L双层玻璃反应釜HEB-10L技术参数
|
型号 |
HEB-10L |
|
|
釜体容量 |
10L 内径230mm外径290mm 内长354mm |
|
|
夹层容量 |
约8L |
|
|
电压频率 |
220V/50HZ |
|
|
搅拌电机功率 |
90W1/3 |
|
|
搅拌转速 |
0-450rpm/min |
|
|
釜体温度范围 |
-80℃~ +250℃ |
|
|
测温精度 |
±1℃ |
|
|
真空度 |
0.098Mpa |
|
|
釜盖 Φ265mm 六口 |
搅拌口 |
Φ50mm法兰口 |
|
冷凝回流口 |
50#球磨口 |
|
|
恒压漏斗口 |
40#标口 |
|
|
减压口 |
34#标口 |
|
|
测温口 |
Φ45mm法兰口 |
|
|
固体加料口 |
Φ80mm法兰口 内径Φ60mm 配套四氟盖 |
|
|
搅拌桨 |
Φ17×700H(mm) 叶展150mm |
|
|
冷凝器 |
Φ100mm×600H(mm) 下Φ60mm法兰口 |
|
|
冷凝面积 |
0.4㎡ |
|
|
回流弯头 |
上Φ60法兰口 左50#球磨塞 |
|
|
恒压漏斗 |
1L 上29#标口配玻璃塞 下40#标塞 |
|
|
减压阀 |
34#标塞阀 放气咀（宝塔接头）外径12mm |
|
|
夹层进出循环口 |
Φ45mm法兰口配套法兰盘、4分外丝转接头 |
|
|
放料口 |
Φ75mm法兰 Φ33mm放料孔 斜出料口（宝塔接头）Φ34mm 离地350mm |
|
|
真空抽气咀 |
宝塔接头外径12mm |
|
|
冷凝盘管进出循环咀 |
宝塔接头外径15mm |
|
|
整机占空间尺寸 |
780×550×1870mm宽深高 |
|
|
机器净重 |
49KG |
|
|
包装尺寸 |
1390×530×810mm 木箱0.60m³ |
|
|
包装重量 |
83KG |
|
可定做1L/2L/3L/5L/10L-200L等各种型号玻璃反应釜，均可加防爆。
另外提供各类真空泵，高温循环油浴锅，低温循环槽等配套设备，欢迎选购。
