EXTECH 480826 三维电磁场测量仪
简单介绍 ：
480826型号电磁场测量仪采用电池作为电源，测量并显示电磁场强度(单位：高斯和特斯拉) ，频率带宽是30到300Hz。这款三轴传感器可进行三轴(XYZ)测量。480826型号仪表的设计用途是测量电源线、计算机、电气设备、电视和其他类似设备所产生的电磁场。这款仪表在出厂前经过了充分测试和校准，如精心使用，可保证多年的可靠服务。

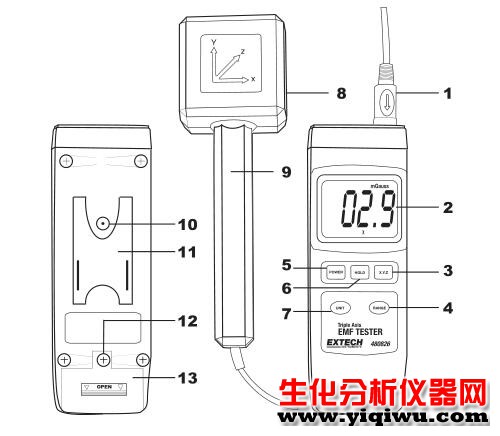

仪表图示 ：
1. 插入仪表传感器插口的传感器插头
2. 液晶显示屏
3. XYZ 轴选择按钮
4. 手动量程设定按钮
5. 电源按钮
6. 数据保持按钮
7. 单位选择按钮
8. 传感器
9. 传感器握柄
10. 三脚支架
11. 拉出式倾斜支架
12. 电池仓盖螺丝
13. 电池仓盖
规格特征 ：
显示屏 3-1/2 位 (2000 个数字)液晶显示屏
测量率 大约 0.4 秒
量程和分辨率 20µTesla (0.01) 和 200mGauss (0.1)
200µTesla (0.1) 和 2000mGauss (1)
2000µTesla (1) 和 20,000mGauss (10)
注意: 1 µTesla = 10 mGauss
精度 20µTesla 和 200mGauss 量程是± (4%FS + 3 位)
(在 50/60Hz 下)200µTesla 和 2000mGauss 量程是± (5%FS + 3 位)2000µTesla 和 20,000mGauss 量程是± (10%FS + 5 位)
频率带宽 30 到 300Hz
超量程指示 显示“1___”
工作温度/ 湿度 温度: 0 到 50C (32 到 122 o F)
相对湿度: 从 0 到 35C (32 到 95F)最大值 90%.;从 35 到 50C (95 到 122F)最大值 80% .
电源 9V 电池
耗电量 大约. 3.7mA DC
尺寸 仪表： 195 x 68 x 30mm (7.6 x 2.6 x 1.2”)
探针： 70 x 58 x 220mm (2.8 x 2.3 x 8.7”)
传感器电缆长度 大约 1 米 (3 英尺)
重量 460g (16.2 oz.)，包括探针和电池
三轴（X，Y，Z方向）电磁场测量
适用于电力线，电器和工业设备周围的电磁场测量
宽测量范围（μTesla或mGauss的3个范围）
大数字LCD显示，数据保持
易于使用的远程探头
配备3ft（930mm）电缆，9V电池和硬质手提箱的传感器
操作说明 ：
1. 按下电源按钮，启动仪表。
2. 按下单位按钮选择 µTesla 或 mGauss 单位。
3. 如果测量的大概量程是已知的，那么用量程按钮选择合适的仪表量程。对于量程未知的测量，首先从最高量程开始，依次调低量程，直到选择了合适量程。
4. 握住探针手柄，慢慢地向待测试物体移动。如果液晶显示屏完全空白或者显示低电量符号，那么应检查 9V 电池。
5. 请注意当你靠近电磁场时，电磁场强度读数会增加。
6. 用 XYZ 按钮读出 XYZ 轴上的电磁场强度读数。
7. 如果仪表在液晶显示屏左侧显示 1， 说明出现过载，测量到的辐射值高于当前所选量程的检测能力。根据上述说明用量程按钮选择合适的量程。
测量说明
由于环境电磁干扰，显示屏在测试之前可能会显示很小的电磁场强度。这是正常情况，是由于仪表敏感度高造成的。如果传感器检测到任何信号，仪表将显示正确测量值。如果在测试过程中关闭了待测试的对象，那么仪表读数会下降到零，除非检测到了其他电磁场。
数据保持功能
按下保持按钮可冻结所显示的读数，显示 DH 图标。要取消显示屏的冻结状态，返回到正常操作模式，应再次按下保持按钮，DH 图标将消失。
