天然气在线热值分析检测仪

一、概述

GC-7900R天然气热值分析系统主要用于天然气、煤气、石油化工的气体中含量分析，可以优化产品质量、节能降耗，以实现生产过程的优化控制，同时提高生产工艺设备及人身的安全。

GC-7900R天然气热值分析系统根据工艺的要求等，可采取单点直接抽取测量或多点抽取巡检方式测量，在石油，矿井，新能源、电力、建材、化工等行业广泛的应用，确保了装置的最高性能价格比，让用户以最少的投入获得高质量、高性能的在线分析控制成套系统。得到众多企业的认可及赞同。



1、分析系统包括：采样单元、样气处理系统、分析主机、配套柜及电源、系统标定单元等。

2、系统设备严格按照国家标准执行，或高于此标准。诸多关键部件完全德国原装进口，确保系统的稳定和持久。



二 制造标准和规范

本技术方案中涉及的所有规范、标准均为最新版本。若发现本技术说明书与以下规程规范之间有不一致之处应以较高的标准执行。

       1.1依据最新企业标准

           Q/XG 002-2010  系列防爆机柜；

           Q/XG 002-2010   气体分析仪；

       1.2企业生产许可

           111111111111111

       1.3相关国标标准

           GB/T  11606.14分析仪器环境实验方法

           GBJ 236-82    现场设备、工业管道焊接工程施工及验收规范

           GBJ 232-82    电气安装工程施工及验收规范

           GBJ 93-86     工业自动化仪表工程施工及验收规范

           HG 20509-2000 仪表供电设计规定

           HG 20510-2000 仪表供气设计规定

           GB12519-90    分析仪器通用技术条件

           GB5465.2      电气设备用图形符号

           GB191         包装储运图示标志

           GB156         额定电压

           GB762         电气设备  额定电流

           GB1980        电气设备  额定频率









三 系统详细介绍

1、工艺测量点分析

我公司生产制造的GC-7900R天然气热值分析系统，针对工艺段气体多组分含量在线分析，采取由分析仪器主机和防爆机柜及一整套样气处理系统组成，仪表及预处理部件全部安装在机柜内。根据工艺段测量点分析煤气或天然气含量的需求，我公司采用直接抽取法。因测量受到被测气体的温度、压力、粉尘、含水量等杂质的影响，所以采取一套预处理装置，对被测气体进行除水、除尘等处理，从而得到干净的气体进入分析仪器进行分析测量，分析结果现场显示并可实现数据的远传至控制室。

   2、工作原理及技术特点

GC-7900R天然气热值分析系统预处理单元、分析单元、电气单元和标校单元由组成。

（一）、预处理单元

预处理单元是指对被测量气体进行一系列的除尘、除水及压力流量等的控制而采取的处理方式。它主要完成从取样系统输送过来的气样进行安全、及时、有效地处理，使处理后的样品气干燥、清洁，以便进入仪器分析系统中的关键组分得以准确分析。

预处理单元包括：除尘部分、除水部分、压力调整部分、流量调整部分。

1、除尘部分过滤：

过滤器采用聚四氟乙烯滤芯具有耐腐蚀、耐高温、过滤精度高等特点，过滤器可以滤掉2个微米的粉尘与杂质，保证分析仪的正常工作要求。

2、除水部分包括气水分离、干燥过滤等，保护分析仪，保证测试准确。

干燥器：主要材料是变色硅胶。

3、压力调整部分包括泵、调节阀、快速回路等，以保证仪器正常工作条件。

调节阀：工业自动化过程控制领域中，通过接受调节控制单元输出的控制信号，借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。

快速回路：使执行原件快速运动的回路。

4、流量调整部分包括流量计、调节阀，起到稳压、稳流的作用。



（二）、分析单元

1、分析单元主要由分析仪器构成

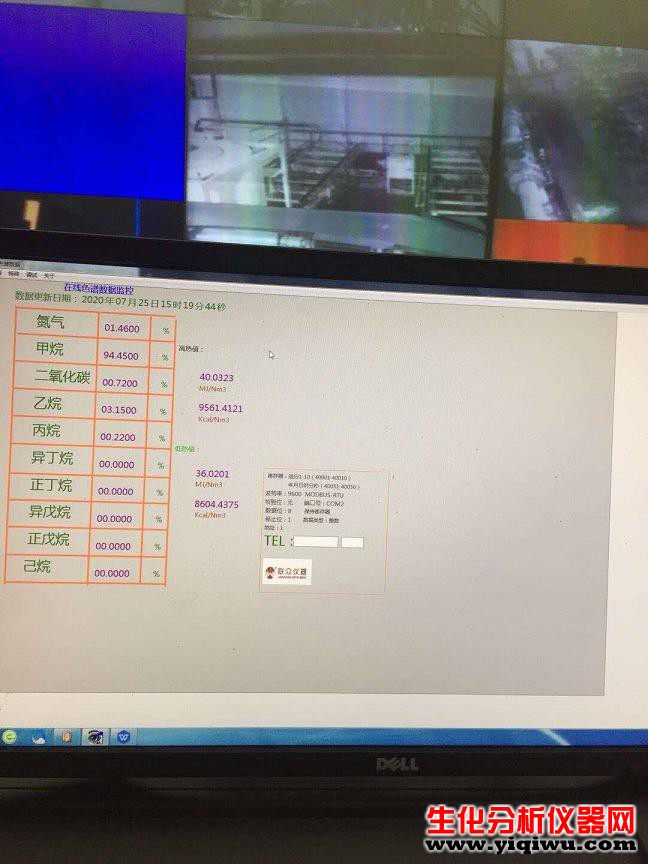

分析仪器采用FID+TCD检测器，具有性能稳定，精度高，响应时间快、智能化程度高的特点，来实现气体浓度含量的快速分析，同时将其浓度信号转换成标准的4～20mATCP网口通讯信号输出。

2、2.1分析仪器基本参数表

仪器名称	GC-7900R天然气热值分析系统
原理分类	氢火焰检测器+热导检测器
规格
分析仪参数	灵敏度：≥10000ml.mv/mg（测试样品：+C16;
	噪音：≤20μV
	漂移：≤50μV/30min线性范围：≥104
	预热时间：≤45min
	样气流量：100±50mL/min
	进去压力：0.2Mpa≤入口压力≤0.2Mpa
	工作电压：200～240V  50/60Hz
	环境温度：－5℃～＋45℃
	环境湿度：≤90%RH
	输出信号：4～20mATCP网口通讯
	通讯模式：RS232或RS485（通讯协议：Modbus RTU）
防爆等级	ExdIICT6





3、系统技术指标

1、 适用范围

    工艺段天然气：天然气在线分析

2、 环境条件

      1) 环境温度         -20℃-+55℃

      2) 大气压力          50-106Kpa

      3）相对湿度          ＜90℃

      4) 无强烈震荡

    3、 系统技术参数

      1）结构形式：采用分析柜结构，气体分析仪、样气处理、电气等单元组装在分析

         柜内，分析柜现场就近安装。

      2）取样方式：抽取式。

         进样口尺寸：φ3×1硬管

3) 测量范围：  甲烷0.1-100%    其余组分100ppm以上      无机1000PPM以上（一氧化碳 二氧化碳PPM级的加装转化炉装置。常量不需要。到时现场沟通）



      4) 技术参数：

         输出信号：          4-20mATCP网口通讯

         通讯接口：          4-20mA / RS485 / RS232

         电    源：          AC220V   50HZ

         系统过滤精度：      ＜5um

         重    量：          约300Kg





4、现场必备公用设施

   （1）电源：单相220V±10%，50HZ±10%；



（三）标定单元

由校对阀、标准样气及钢瓶减压阀等组成，为手动标定从而实现分析仪器的标定校准。

（四）系统配置清单

GC-7900R天然气热值分析系统配置清单（天然气）（煤气）
