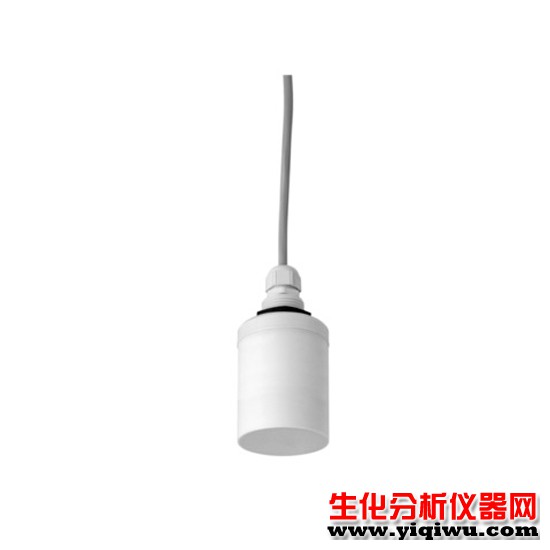

点击图片查看原图
超声波测量行程时间原理Prosonic FDU91
E+H超声波物位计探头FDU91-RG2AA超声波传感器适用于液体、浆料、淤泥、粉末和固体块料的连续性、非接触式物位测量，免维护，也可用于明渠和测量堰的流量测量。用于物位测量和流量测量的超声波传感器，可连接物位变送器FMU9x（测量范围可达10m）
。测量值不受介电常数、密度或湿度的影响，传感器
的自我清洁功能可消除介质黏附对测量的影响。适用于爆炸危险区域； 测量范围: 液体10m(33ft）, 固体 5m（16ft)
E+H超声波物位计探头FDU91-RG2AA优势
• 内置温度传感器用于行程时间校准。即使温度发生变化，也能进行精确测量
• 密封焊接的PVDF传感器，用于高级别的抗腐蚀性测量场合
• 适合在恶劣的气候条件下使用，传感器和变送器可分开安装，最大安装间距300m
• 传感器自我清洁功能，可减少黏附形成
• 内置自动传感器检测，连接物位变送器FMU90 /FMU95，调试便捷
• 防护等级IP68
• 传感器带加热功能（可选），防止结冰，确保测量值可靠
E+H超声波物位计探头FDU91-RG2AA应用领域
适用于液体、浆料、淤泥、粉末和固体块料的连续性、非接触物位测量；明渠和测量堰的流量测量。 最大测量范围: 液体：10m, 固体：5m；适用于爆炸危险区域；其它测量范围：FDU92: 液体20m，固体：10m；FDU93：液体：25m，固体：15m； FDU95: 固体：45m；FDU96: 固体：70m
E+H超声波物位计探头FDU91-RG2AA特征和规格
液体
|
测量原理 |
超声波物位仪 |
|
产品标题 |
带现场外壳或置顶盘装外壳的分离型变送器，水/污水明渠流量测量的经济解决方案 |
|
最大测量误差 |
测量精度，量程：± 2mm + 量程的0.17%，量程：1mm |
|
测量范围 |
无限制 (最大量程可达10m) |
|
最大过程压力 |
大气压 |
|
介质温度范围 |
-40...80℃ |
|
防护等级 |
IP68 |
|
显示/操作 |
变送器 |
|
输出 |
变送器：4...20mA HART，可选：4...20mA 第二输出 |
|
输入 |
变送器 |
|
数字式通信 |
Profibus DP，HART |
|
危险区认证 |
ATEX、FM、CSA |
连续料位测量
|
测量原理 |
超声波物位仪 |
|
特点/应用 |
带现场外壳或置顶盘装外壳的分离型变送器，用于柜装仪表，探头和变送器间的距离可达300m |
|
电源/通信 |
四线制 (HART, Profibus DP) |
|
测量精度 |
±2mm + 量程的 0.17% |
|
环境温度 |
-40…+80℃ |
|
过程温度 |
-40…+176℃ |
|
过程压力（绝压）/最大过压限定值 |
0.7 bar ... 4 bar abs |
|
主要接液部件 |
PVDF (全绝缘IP68 / NEMA 6P) |
|
过程连接 |
"G / NPT 1" |
|
盲区距离 |
0.3 m |
|
最大测量距离 |
5 m |
|
通信 |
4 ... 20 mA HART、Profibus DP变送器 |
|
证书/认证 |
ATEX、FM、CSA |
|
选项 |
4...20mA第二输出 |
|
组件 |
FMU90变送器 |
连续液位测量
|
测量原理 |
超声波物位仪 |
|
特点/应用 |
带现场外壳或置顶盘装外壳的分离型变送器，用于柜装仪表，探头和变送器间的距离可达300m |
|
电源/通信 |
四线制 (HART, Profibus DP) |
|
测量精度 |
±2mm + 量程的 0.17% |
|
环境温度 |
-40…+80℃(-40…+176℃) |
|
过程温度 |
-40…+80℃(-40…+176℃) |
|
过程压力（绝压）/最大过压限定值 |
0.7 bar ... 4 bar abs (10 psi ... 58 psi) |
|
主要接液部件 |
PVDF (全绝缘焊接 IP68 / NEMA6P) |
|
过程连接 |
"G / NPT 1" |
|
盲区距离 |
0.3 m (1 ft) |
|
最大测量距离 |
10 m (33 ft) |
|
通信 |
4 ... 20 mA HART、Profibus DP变送器 |
|
证书/认证 |
ATEX、FM、CSA |
|
选项 |
4...20mA第二输出 |
|
组件 |
FMU90变送器 |
|
应用限制 |
"安装短管的尺寸最小为DN80 / 3"；如有问题，请先检查导波管；如有厚泡沫层或大气泡生成时，请选用精度更高的探头测量；如有强粘附或冷凝现象时，请咨询Endress+Hauser；注意探头的量程范围图" |
