电动测力机 电动拉力试验机

图片仅供参考，以实物为准

一、设备型号、名称

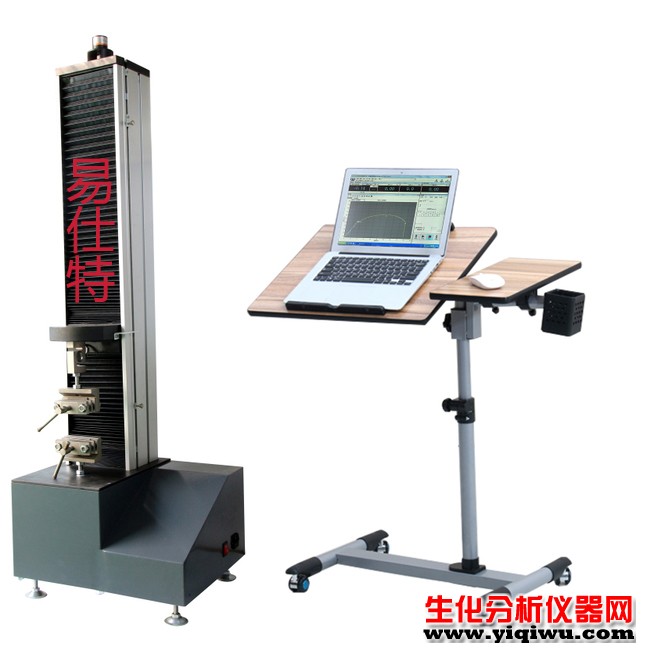

LGD1000电动测力机（电动拉力试验机）

二、设备用途

电动测力机（电动拉力试验机）用于本机适用于橡胶、轮胎、胶管、胶带、鞋底、塑料、薄膜、压克力、FRP、ABS、EVA、PU、铝塑管、复合材料、防水材料、纤维、纺织、电线电缆、纸张、金性箔、带、丝线、弹簧、木材、医药包装材料、胶带等进行拉伸、压缩、撕裂、剥离等力学性能的测试、分析。

三、主要技术参数

四、性能特点

（一）机械工艺结构：

电动测力机的主机架主要由底座、三根立柱和一根丝杠构成单臂框架结构；传动加载系统采用交流伺服电机及同步齿形带减速装置，带动高精密滚珠丝杠转动，再驱动移动横梁实现加载。本机造型美观，稳定性好，刚性大，控制精度高，工作效率高，噪音低，节能环保。

（二）控制及测量系统：

电动拉力试验机采用先进的Test4.0全数字闭环控制系统进行控制及测量，采用电脑进行试验过程及试验曲线的动态显示，并进行数据处理。试验结束后可通过图形处理模块对曲线放大进行数据再分析编辑，性能达到国际先进水平。

1.实现专用的位移、变形、速度闭环控制：试验过程中，可灵活更改试验速度及试验方法，以使试验方案更加灵活、更加充实；

2.多层保护：具有软件和硬件两级保护功能，可实现对试验机的过载、过流、过压、欠压、过速、限位等多种安全保护方式；

3.3路高速24位A/D转换通道，有效码值分辨率最高可达±30万分之一，实现了内外不分档，且全程分辨率不变；

4.采用USB或串口通讯，数据传输稳定可靠，抗干扰能力强；

5.采用3路脉冲信号捕获通道（3路脉冲信号分别为1路位移和2路大变形信号），并且采用目前最先进的四倍频技术，使有效脉冲数量放大四倍，大大提高了信号的分辨率，最高捕获频率为5MHz；

6.一路伺服电机数字驱动信号，PWM输出的最高频率为5MHz，最低为0.01Hz。

五、标准配置

六、 技术和资料的保密

1、本技术方案属于我公司技术资料，用户应对我方提供的技术情报和资料承担保密义务，不论本方案是否采用，本条款长期有效；

2、我方对用户提供的技术情报和资料亦应承担保密义务。
