Model8050走航式二氧化碳检测系统

Model 8050走航式二氧化碳检测系统用来自动测量表层二氧化碳分压（pCO₂）和大气pCO₂。同时也可以外接意大利IDRONAUT公司OCEAN SEVEN 315 CTD 船用走航式多参数水质仪，监测表层海水的电导率、溶解氧、PH值、温度、ORP和压力（计算盐度）等环境参数。

系统组成：

系统分为三个密闭箱体：干箱（Dry Box）、湿箱（Wet Box）和卫星通信箱（Satellite Deck Box）。

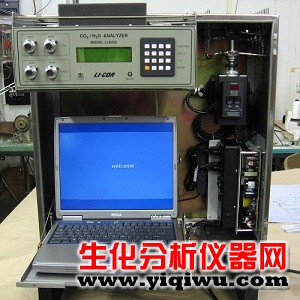

◎   干箱中放置Licor的CO₂分析仪（用户自备），电控控制阀（控制流过分析仪的气体），气流传感器，计算机和固态继电器的接口。那里多达8种气体的入口。每个入口具有一个针形阀，用于调节气体流速。三路电磁控制气体到分析室内（平衡上部的气室）。干箱与其他两个箱之间的通讯采用RS485模块和电缆。

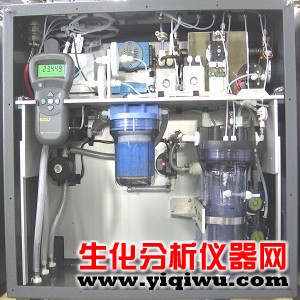

◎   湿箱中包含主室和气体平衡室，电驱动阀，压力计，调节阀门，循环水过滤器，水流传感器水流传感器，气压计，温度探头，冷凝单元，两个Naphion干燥管，三个空气泵。后进入湿盒中，海水进入湿盒后，通过可重复使用的过滤器（可使用淡水自动冲洗）。过滤器后面有一个可调的阀门，可控制水样进入到平衡器内。气体与平衡器排气孔周围的空气交换，保证了气体中的CO₂浓度与主气室内的浓度一致。气压计和温度传感器连接到主要的平衡器内。海水通过重力排出湿箱。

湿箱中的一个空气泵将气体从主平衡器的顶部气室排出并使气体通过冷凝器，Naphion干燥管，然后进入二氧化碳分析仪。另一个泵从外部吸入空气，并推动空气通过冷凝器。之后气流被分成两股，一股流向通风室，一股流向干燥管并进入CO₂分析仪。通风室经过干燥的空气在由第三空气泵的作用下，又反向流过干燥管。

◎   卫星通信箱可适应多种气候，含有铱星卫星通信的调制解调器，高精度气压计，电源，和数据通信模块。数据通信模块和一个GPS相连。一个10芯电缆连接卫星通信箱和干箱（标配为25m的电缆；电缆长可达1000m）。

一个舱壁管用于连接一个Gill压力端口和气压计（压力端口未提供）。

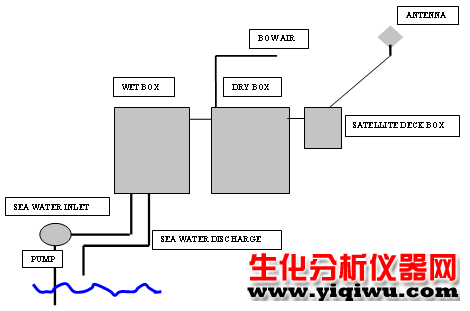

系统组成连接示意图

 外形尺寸
