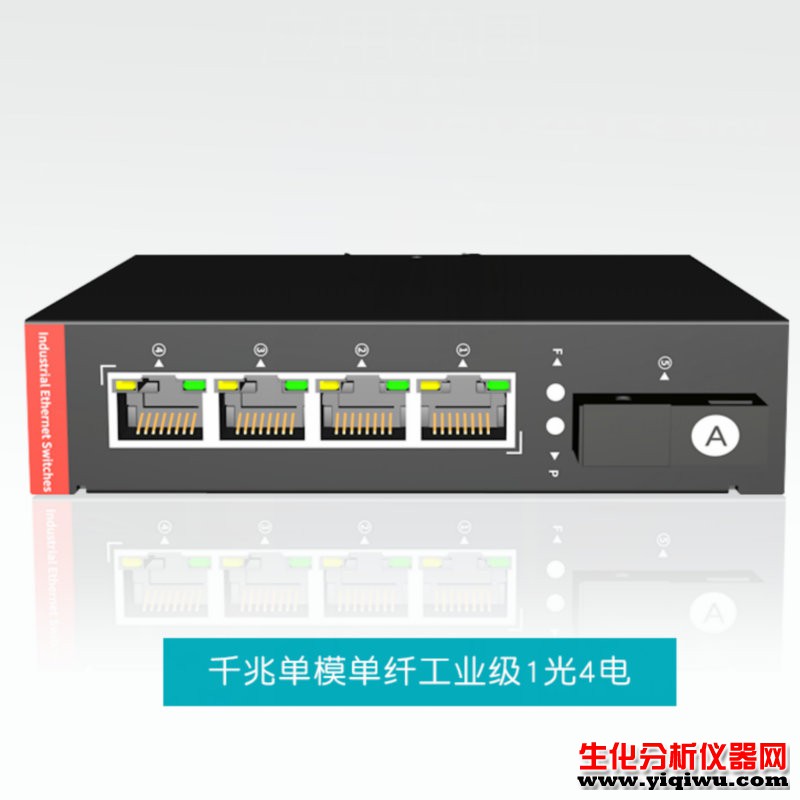

4口千兆光纤收发器工业导轨式发送机；光口：1个千兆光口，距离20公里，FC口，单模单纤；电口：4个千兆网口；安装方式：工业导轨式；型号：HY5700-4514G-FC20A；品牌：汉源高科
1口千兆光纤收发器工业导轨式接收机；光口：1个千兆光口，距离20公里，FC口，单模单纤；电口：1个千兆网口；安装方式：工业导轨式；型号：HY5700-4511G-FC20B；品牌：汉源高科
4个10/100/1000baseT（X）自适应RJ45接口；1个1000baseFX以太网光纤接口，FC和SC可选；单模单纤，传输距离可达20、40、80公里；支持IEEE802.3、IEEE802.3u、IEEE802.3x网络标准；存储转发交换方式；广播风暴防护；支持QoS技术；平均无故障时间MTBF≥10万小时；全金属封闭结构，工作温度范围可以达到-40~85℃；工业级设计，安装简便、即插即用。
产品特性
u支持4个10/100/1000M以太网RJ45电口及1个1000M光口（LC/SC/FC/ST可选）
u电接口（RJ45接口）支持10/100/1000M自适应、全/半双工方式、MDI/MDI-X自动侦测
u支持IEEE802.3、IEEE802.3x、IEEE802.3u标准，MDI/MDI-X自适应
u超低位延迟和弹性缓存技术：采用“存储转发”模式，无缝连接不同速率设备，工作模式自适应
u输入电压：DC12~36V（双电源冗余备份），电源支持过载保护，防反接保护
u防雷等级：电源入口及RJ45电口均为四级防雷
u符合工业四级电磁兼容性要求
u防护等级：IP40、防浪涌静电、DIN卡轨式、金属型材、无风扇设计
u工作温度：-40 ℃ ~ + 85℃（工业级物料）
产品描述
HY5700-4514G-SC250是一款非网管型千兆光纤交换机，拥有1个1000M光口，4个10/100/1000base-T(X)自适应以太网RJ45接口。可帮助用户实现以太网数据的交换、汇聚以及远距离光传输功能。设备采用无风扇，低功耗设计，具有使用方便、体积小巧、维护简单等优点。产品设计符合以太网标准，添加防雷保护措施，-40℃ ~ +85℃的宽范围工作温度。该设备可应用于智能交通、电信、安防、金融证券、海关、海运、电力、水利及油田等各种宽带数据传输领域。
典型应用
u高寒工业通信，环保监控
u钢铁/冶金/矿山，气井油田
u电力输送网络，轨道交通
u高速公路，地铁综合通信/监控
u港口水利工程，楼宇机房
u厂房车间，工业自动化控制
u充电桩，风力发电，太阳能变电站
u石油，石化，污水处理
u科研机构，实验室，学校机构
u安防监控等
产品规格
| 标准 IEEE 802.3 IEEE 802.3i IEEE 802.3u IEEE 802.3X | 接口 接口数量：5个 千兆光口：1个1000base‐X(单/多模、单/双纤、SC /ST /FC接口任选） 千兆电口：4个10/100/1000base‐T自适应以太网RJ45接口 传输模式：支持全双工工作模式 |
| 设备参数 应用层级：二层 背板带宽：10Gbps 端口结构：非模块化 | 指示灯 电源指示灯: PWR 接口指示灯: 电口、光口（link/ACT） |
| 交换属性 MAC 表： 1K 包缓冲区：1M 包转发率：7.4MPPS 延迟时间：<4μs 交换方式：存储‐转发 | 机械结构 外 壳： 金属材质 散热方式：自然冷却，无风扇 尺 寸：30mmx115mmx90mm（宽x深x高） 重 量： 0.55Kg 安装方式： DIN卡轨式 |
| 传输距离 双绞线: 100m (采用CAT5, CAT5e网络线缆) 多模光纤：2km 单模光纤：20/40/60/80KM | 环境 工作温度: ‐40 ℃ ~ +85 ℃ 存储温度: ‐40 ℃ ~ +85 ℃ 相对湿度: 5~95% (无凝霜) |
| 电源 输入电压：DC12~36V（双电源冗余备份） 接入端子：凤凰端子 功率（满载）<4W | 标准与认证 EMI:FCC CFR47 Part 15, EN55022/CISPR22, Class A EMS: IEC61000-4-2 (ESD): ±8kV (contact), ±15kV (air) IEC61000-4-3 (RS): 10V/m (80MHz-2GHz) IEC61000-4-4 (EFT): Power Port: ±4kV; Data Port: ±2kV IEC61000-4-5 (Surge): Power Port: ±2kV/DM, ±4kV/CM; Data Port: ±2kV IEC61000-4-6 (CS): 3V (10kHz-150kHz); 10V (150kHz-80MHz) IEC61000-4-16 (Common mode conduction): 30V (cont.), 300V (1s)Machinery: IEC60068-2-6 (Vibration) IEC60068-2-27 (Shock) IEC60068-2-32 (Free Fall) |
| MTBF:100，000小时 | |
| 保修期：五年 | |
订购信息
| 推荐型号 | 产品描述 |
| HY5700-4514G-SC20 | 千兆1光4电、SC接口、单模双纤、20公里、导轨式、DC12~36V供电 |
| HY5700-4514G-SC02 | 千兆1光4电、SC接口、多模双纤、2公里、导轨式、DC12~36V供电 |
| HY5700-4514G-SC20A/B | 千兆1光4电、SC接口、单模单纤、20公里、导轨式、DC12~36V供电 |
| HY5700-4514G-FC20A/B | 千兆1光4电、FC接口、单模单纤、20公里、导轨式、DC12~36V供电 |
注：光口传输速率20KM/40KM/60KM/80KM/100KM/120KM可选
