1口千兆光纤收发器工业导轨式发送机；光口：1个千兆光口，距离20公里，FC口，单模单纤；电口：1个千兆网口；安装方式：工业导轨式；型号：HY5700-4511G-FC20A；品牌：汉源高科
1口千兆光纤收发器工业导轨式接收机；光口：1个千兆光口，距离20公里，FC口，单模单纤；电口：1个千兆网口；安装方式：工业导轨式；型号：HY5700-4511G-FC20B；品牌：汉源高科
1个10/100/1000baseT（X）自适应RJ45接口；1个1000baseFX以太网光纤接口，FC和SC可选；单模单纤，传输距离可达20、40、80公里；支持IEEE802.3、IEEE802.3u、IEEE802.3x网络标准；存储转发交换方式；广播风暴防护；支持QoS技术；平均无故障时间MTBF≥10万小时；全金属封闭结构，工作温度范围可以达到-40~85℃；工业级设计，安装简便、即插即用。
产品特性
u支持1个10/100/1000M以太网RJ45电口及1个1000M光口（SC/FC/ST可选）
u电接口（RJ45接口）支持10/100/1000M自适应、全/半双工方式、自动侦测
u支持IEEE802.3、IEEE802.3x、IEEE802.3u标准，10/100M自适应
u超低位延迟和弹性缓存技术：采用“存储转发”模式，无缝连接不同速率设备，工作模式自适应
u输入电压：DC12~36V（双电源冗余备份），电源支持过载保护，防反接保护
u防雷等级：电源入口及RJ45电口均为四级防雷
u符合工业四级电磁兼容性要求
u防护等级：IP40、防浪涌静电、DIN卡轨式、金属型材、无风扇设计
u工作温度：-40 ℃~+ 85℃（工业级物料）
产品描述

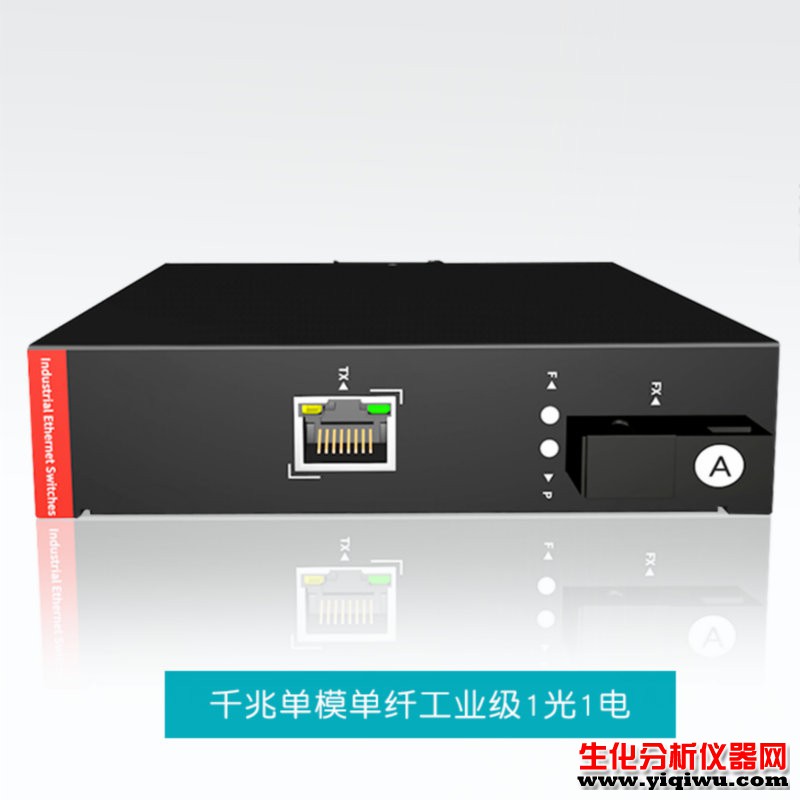

HY5700-4511G-FC20A是一款非网管型工业导轨式千兆光纤收发器，拥有1个1000M光口，1个10/100/1000base-T(X)自适应以太网RJ45接口。可帮助用户实现以太网数据的交换、汇聚以及远距离光传输功能。设备采用无风扇，低功耗设计，具有使用方便、体积小巧、维护简单等优点。产品设计符合以太网标准，添加防雷保护措施，-40℃ ~ +85℃的宽范围工作温度。该设备可应用于智能交通、电信、安防、海关、海运、电力、水利及油田等各种宽带数据传输领域。
典型应用
u高清网络监控传输与供电
u高速公路监控系统、电子警察监控与抓拍系统
u大型厂矿企业安防监控系统、网络多功能系统
u远程多媒体教学/ 校园监控、电视会议系统
u楼宇对讲、无线通信 、视频监控
u平安城市、雪亮工程安防系统
u智慧城市、智慧小区，智能家居系统
u城市智能交通系统（ITS）
产品规格
| 标准 IEEE 802.3 IEEE 802.3i IEEE 802.3u IEEE 802.3X | 接口 接口数量：2个 千兆口：1个1000base‐X(单/多模、单/双纤、SC /ST /FC接口任选） 千兆电口：1个10/100/1000base‐T自适应以太网RJ45接口 传输模式：支持全双工工作模式 |
| 设备参数 应用层级：二层 背板带宽：14Gbps 端口结构：非模块化 | 指示灯 电源指示灯：PWR 接口指示灯：电口、光口（link/ACT） |
| 交换属性 MAC 表：1K 包缓冲区：1M 包转发率：7.44MPPS 延迟时间：<3μs 交换方式：存储‐转发 | 机械结构 外 壳：金属材质 散热方式：自然冷却，无风扇 尺 寸：128*105*28mm 重 量：0.55Kg 安装方式：DIN卡轨式 |
| 传输距离 双绞线: 100m (采用CAT5, CAT5e网络线缆)多模光纤：550米 单模光纤：20/40/60/80KM | 环境 工作温度：‐40 ℃ ~ +85 ℃ 存储温度：‐40 ℃ ~ +85 ℃ 相对湿度：5~95% (无凝霜) |
| 电源 输入电压：DC12~36V（双电源冗余备份） 接入端子：凤凰端子 功率（满载）<4.5W | 标准与认证 EMI:FCC CFR47 Part 15, EN55022/CISPR22, Class A EMS: IEC61000-4-2 (ESD): ±8kV (contact), ±15kV (air) IEC61000-4-3 (RS): 10V/m (80MHz-2GHz) IEC61000-4-4 (EFT): Power Port: ±4kV; Data Port: ±2kV IEC61000-4-5 (Surge): Power Port: ±2kV/DM, ±4kV/CM; Data Port: ±2kV IEC61000-4-6 (CS): 3V (10kHz-150kHz); 10V (150kHz-80MHz) IEC61000-4-16 (Common mode conduction): 30V (cont.), 300V (1s)Machinery: IEC60068-2-6 (Vibration) IEC60068-2-27 (Shock) IEC60068-2-32 (Free Fall) |
| MTBF:100，000小时 | |
| 保修期：五年 | |
订购信息
| 推荐型号 | 产品描述 |
| HY5700-4511F-FC20B | 1口百兆光纤收发器工业导轨式接收机;光口：1个百兆光口，距离20公里，FC口，单模单纤;电口：1个百兆网口；安装方式：工业导轨式 |
| HY5700-4511F-FC20A | 1口百兆光纤收发器工业导轨式发送机;光口：1个百兆光口，距离20公里，FC口，单模单纤;电口：1个百兆网口；安装方式：工业导轨式 |
| HY5700-4512F-FC20A | 2口百兆光纤收发器工业导轨式发送机;光口：1个百兆光口，距离20公里，FC口，单模单纤;电口：1个百兆网口；安装方式：工业导轨式 |
| HY5700-4514F-FC20A | 4口百兆光纤收发器工业导轨式发送机;光口：1个百兆光口，距离20公里，FC口，单模单纤;电口：1个百兆网口；安装方式：工业导轨式 |
| HY5700-4511G-FC20B | 1口千兆光纤收发器工业导轨式接收机;光口：1个千兆光口，距离20公里，FC口，单模单纤;电口：1个千兆网口；安装方式：工业导轨式 |
| HY5700-4511G-FC20A | 1口千兆光纤收发器工业导轨式发送机;光口：1个千兆光口，距离20公里，FC口，单模单纤;电口：1个千兆网口；安装方式：工业导轨式 |
| HY5700-4512G-FC20A | 2口千兆光纤收发器工业导轨式发送机;光口：1个千兆光口，距离20公里，FC口，单模单纤;电口：1个千兆网口；安装方式：工业导轨式 |
| HY5700-4514G-FC20A | 4口千兆光纤收发器工业导轨式发送机;光口：1个千兆光口，距离20公里，FC口，单模单纤;电口：1个千兆网口；安装方式：工业导轨式 |
注：光口传输速率20KM/40KM/60KM/80KM/100KM/120KM可选
