IP69K IP69 防护等级试验箱 防尘防水试验箱

The specified water test chamber allows the customer to do tests in accordance to the international standard IEC 529. It allows also testing in accordance to ISO 20653 und DIN 40050 –part 9. Specifically tests are according to DIN 40050, Part 9, table 4 "Degrees of protection against ingress of water" and also the standards DIN 60529 and EN 60598-1.

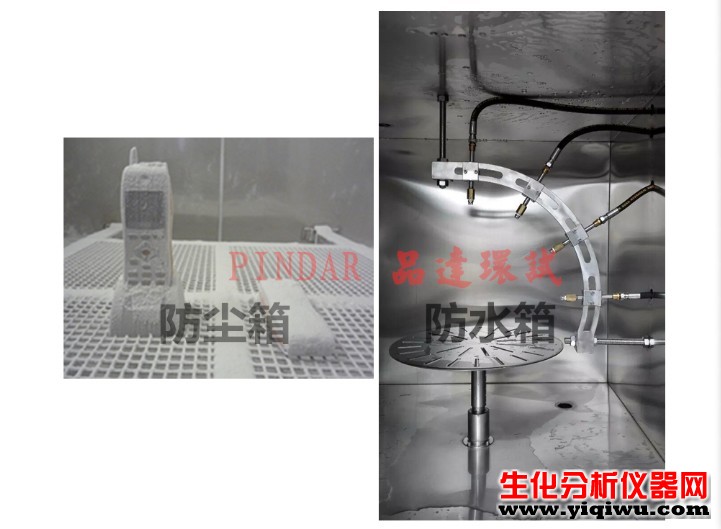

★ IP69K IP69 防护等级分为：“IP6X防尘试验箱”和“IPX9K防水试验箱”两个试验箱（不能共用一个箱体），根据IEC60529、ISO20653、DIN40050-9等试验标准中的《外壳防护等级（IP代码）》设计制造，适用于电气产品进行第一位特征数字为“IP6X”、第二位特征数字为“IPX9K”的防护等级试验。

二、IP6X防尘试验参数：

1. 内箱尺寸：H1000×W1000×D1000mm；1m³

2. 温度范围：RT+10℃～60℃（加热烤尘系统）；

3. 气流速度：不超过2m/s

4. 粉尘浓度：2～4kg/m³；

5. 粉尘规格：能通过筛孔为75um,金属丝直径为50um的方孔干燥滑石粉；

6. 振击时间：1S-999H可调；

7. 吹尘时间：1S-999H可调；

8. 粉尘除湿：电加热除湿；

9. 试验品压力差：A 无压力差 或 B 低于大气压1.98KPa

10. IP5X IP6X 防尘试验箱控制系统：品达公司自主研发触摸屏控制系

三、IPX9K防水试验参数

1. 水压值：8~10MPa

2. 水流量：14～16L/min

3. 水温值：RT~80±5℃

4. 试验时间：30s（时间可设定），4个角度共120s

5. 喷水环角度：0°，30°，60°，90°

6. 喷水孔数：4个。

7. 喷水距离：约100mm～150mm

8. 喷水角度：喷水的水击夹角约30°，

9. 试样台转速：5±1r/min

10. 试样台承重：≤15kg

11. 运行时间控制：1min～9999min(可调)

12. 试验用水：纯净水，可循环

13. 喷水压力表，可显示喷水压力。

14.IP69K IP69 防护等级试验箱 防尘防水试验箱 控制系统：品达公司自主研发触摸屏控制系统。

四、IP69K IP69 防护等级试验箱 防尘防水试验箱  相应参照标准：

1. DIN40050-9 外壳防护等级IP代码

2. IEC60529电器外壳保护分类等级（IP）码

3. ISO16750-1道路车辆 电气及电子设备的环境条件和试验(一般规定)

4. ISO20653道路车辆-防护等级(IP代码)-电气设备对外来物,水和接触的防护

5. GMW 3172车辆环境、可靠性和性能一般要求

6. VW80106汽车上电气和电子部件一般试验条件

7. QC/T 417.1车用电线束插接器第1部分

注：设备需满足的标准测试方法的要求（标准以协议签订时的最新版为准）

五、IP69K IP69 防护等级试验箱 防尘防水试验箱  设备安装、测试使用环境要求、试样限制：

1. 环境温度为+25℃；相对湿度≤85%；大气压80kPa ~ 106kPa；

2. 地面平整、周围无强烈振动；

3. 无强烈电磁场影响；无阳光照射无其他热源直接辐射；
