1. 产品用途
主要适用于户外照明、室外灯具、家用电器、通讯产品、信号装置及汽车灯具等产品做外壳防护等级测试(IP防水等级试验)。
淋水试验装置根据GB-4208、DIN-40050-9、IEC-60529、ISO-20653《外壳防护等级(IP代码)》设计制造,适用于电气产品进行第二位特征数字为IPX1~IPX2的防水试验。
二、IPX1 IPX2 滴雨试验箱 淋雨试验箱 防水试验箱 主要参数:

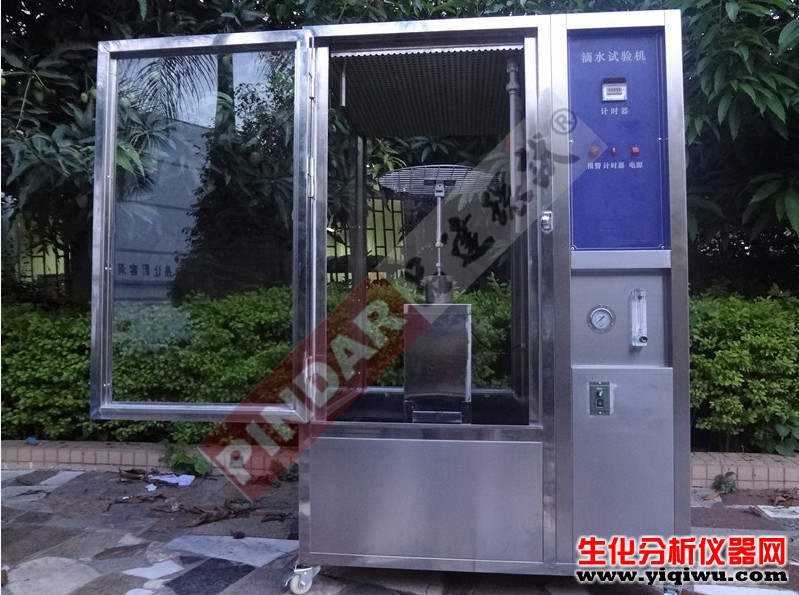

1. IPX1/IPX2滴水试验装置
试验项目 |
IPX1 |
IPX2 |
标准要求水流量 |
1.0±0.5mm/min |
3.0±0.5mm/min |
滴雨面积 |
800*800mm(滴水孔径ψ0.4mm;孔位间隔20*20mm) |
|
试验载台 |
转速1~5 r.p.m,转速可调;试验台水平面可调15° |
|
水 源 |
自来水 |
|
执行标准 |
GB4208-2008 |
|
安装方式 |
挂墙式安装 |
2. IPX1 IPX2 滴雨试验箱 淋雨试验箱 防水试验箱通用转盘系统
a. 转盘直径:500mm
b. 转盘转速:1~5转/分钟,可调。
c. 转盘角度:可倾斜15度
d. 转盘材料:304不锈钢,激光切割而成,客户受测品可由定制夹具固定,或扎带绑定。
e. 带电测试:配防水插座(选配)
f. 转盘高度:可调节高度,调节机构为螺杆原理。
g. 转盘材料:304不锈钢
h. 转盘动力系统:电机+减速系统+变频器
3. IPX1 IPX2 滴雨试验箱 淋雨试验箱 防水试验箱控制系统
① 采用触屏和PLC及步进闭环控制系统
② 触摸屏:MGCE 7寸 真彩
③ PLC:台达
4. 电源:1∮、220V/380V、50Hz。
5. 受测试样应是未使用过且干净的。
三、IPX1 IPX2 滴雨试验箱 淋雨试验箱 防水试验箱 结构材质和配件系统:
1. 电气控制配件选用正泰、欧姆龙、台湾士研、富士等国际知名品牌
2. 触摸屏、PLC、传感器
四、安全保护装置
本试验箱满足国家电工安全标准,布线规范,各接线端口均有明确标注,无裸露。工作室与各电源绝对绝缘,安全可靠。完善的安全保护功能(如下):
1. 电源超载、短路保护
2. 接地保护
3. 缺水保护
4. 报警讯响提示
五、设备安装、使用环境要求:
1. 环境温度为20℃~25℃;
2. 相对湿度≤85%;
3. 大气压80kPa ~ 106kPa;
