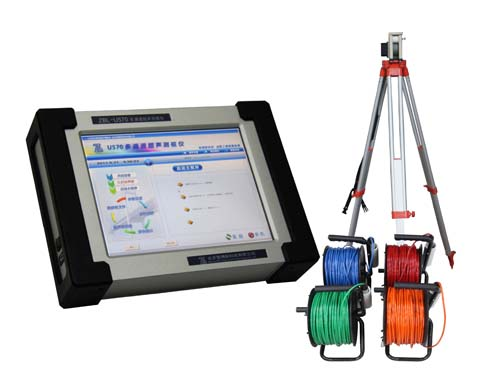

点击图片查看原图
在大幅度提高检测效率的同时，能够保持信号质量与原有双通道超声仪相当。
速度快：一分钟即可测完4根声测管6个剖面、60米的桩，与传统自动测桩仪相当。
高保真：一分钟即可完成整根桩的数据处理。信号好，首波判读准确率高，后期处理数据的工作量就小。弱信号下波形依然清晰，信号质量达到了传统超声仪的水平。
专门研制了带前置放大电路的换能器，有效提高了信号质量； 高保真信号采集系统，确保信号真实有效； 采用最新高速工控系统和专用处理芯片，确保信号处理高速、高效。
 |
|
 |
一、应用领域
该仪器专为声波透射法检测桩基完整性而设计，具备独特的多通道自发自收功能，实现了一次提升完成对混凝土桩3或6个剖面（预埋3或4根声测管）的测试，可大幅提高检测效率、减轻现场检测人员的工作强度。
二、依据标准
公路工程基桩动测技术规范（JTG/T F81-01-2004）》 《铁路工程基桩检测技术规程（TB 10218-2008）》 《建筑基桩检测技术规范（JGJ 106-2003）》 《深圳市建筑基桩检测规程》（SJG09-2007） 《超声法检测混凝土缺陷技术规程（CECS21：2000）》三、性能特点
一次提升即完成3或6个剖面的测试,提升速度大于60米/分钟（每米5个测点）； 可随时对任意通道的增益、延迟进行调整，确保数据判读准确、可靠； 可同屏显示6个测试剖面测试信息，整桩完整性一目了然； 首创的专家向导联机帮助系统可实时指导操作，做到无师自通； 4个通道传感器电缆分四种颜色，现场操作高效、便捷； 测试过程中可随时调整测点间距，针对重点部位“加密”测试； 可随时切换查看柱状图、波列图、深度曲线，并记录用户使用习惯； 平测、复测、加密测试多种功能相结合，准确锁定桩身缺陷； 内置大容量固态硬盘、大容量锂离子电池保证野外测试无后顾之忧； U盘传输数据，快捷方便； 配备专业数据分析处理软件，可快速生成、打印检测报告； 工业级高清、高亮LED液晶真彩显示器，亮度可调； 铝合金机壳强度高、重量轻； 大容量锂聚合物电池，具备低电量提示功能； 采用高强度仪器箱，防水、防潮、防尘。四、主要配置
|
||||||||||
|
五、机内软件
|
||||||||||
|
||||||||||
|
六、分析软件
|
||||||||||
|
||||||||||
|
七、技术指标
|
|
产品型号
|
ZBL-U570
|
ZBL-U560
|
|
通 道 数
|
四通道，独立可控
|
三通道，独立可控
|
|
一次测试剖面
|
六个剖面
|
三个剖面
|
|
采样间隔
|
0.05μs~400μs
|
0.05μs~400μs
|
|
声时精度
|
0.05μs
|
0.05μs
|
|
记录长度
|
0.5、1、2、4k可选
|
0.5、1、2、4k可选
|
|
声时测读范围
|
0-1228.8ms
|
0-1228.8ms
|
|
发射电压
|
500V、1000V可选
|
500V、1000V可选
|
|
放大增益
|
82 dB
|
82 dB
|
|
增益精度
|
0.5 dB
|
0.5 dB
|
|
测试方式
|
平测、复测、加密
|
平测、复测、加密
|
|
提升速度
|
大于1米/秒，测点间距为20cm
|
大于1米/秒，测点间距为20cm
|
|
记录间距
|
2cm~100cm可选
|
2cm~100cm可选
|
|
高度分辨率
|
1cm
|
1cm
|
|
深度计数
|
双向自动计数
|
双向自动计数
|
|
频带宽度
|
10~100kHz
|
10~100kHz
|
|
接收灵敏度
|
≤30μV
|
≤30μV
|
|
道间串扰
|
≤1/400
|
≤1/400
|
|
USB口
|
支持U盘、鼠标、键盘、USB集线器
|
支持U盘、鼠标、键盘、 USB集线器
|
|
供电模式
|
内置锂电池 ≥5小时
|
内置锂电池 ≥5小时
|
|
外置锂电池 ≥3小时
|
外置锂电池 ≥3小时
|
|
|
主控方式
|
工控机，嵌入式windows操作系统
|
工控机，嵌入式windows操作系统
|
|
显示模式
|
12.1英寸LED高清高亮液晶屏
|
12.1英寸LED高清高亮液晶屏
|
|
显示亮度
|
多档可调
|
多档可调
|
|
操作方式
|
触摸屏
|
触摸屏
|
|
智能系统
|
专家向导联机帮助
|
专家向导联机帮助
|
|
储存空间
|
4G电子硬盘
|
4G电子硬盘
|
|
工作温度
|
-10℃~+40℃
|
-10℃~+40℃
|
|
主机体积
|
362 mm×266 mm×85mm
|
362 mm×266 mm×85mm
|
|
主机重量
|
4.5kg
|
4.5kg
|
