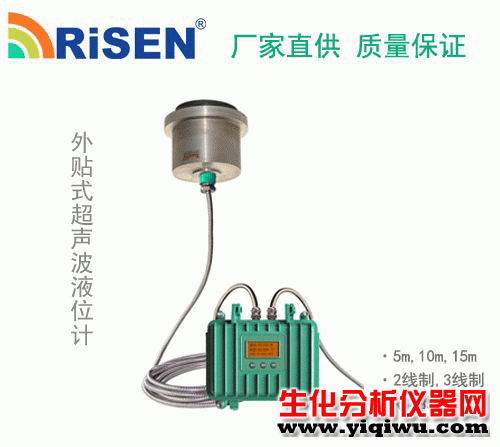

外置式超声波液位计与介入式超声液位计一样，都是采用了超声回波的声时测距原理，不同的是从传感器辐射面发出的机械波，穿过管壁后再度越罐中液体介质，至液面反射后回来，声波经历了单程二次度越，使得其模拟和数字信号处理技术有所不同且更为复杂。RISEN_WT外置超声液位计系兆易科技公司独立研发的专用声波处理软件和伺服电路，从超声波外贴式换能器的结构、数学模型的建立到信号处理软硬件，都具有独立的知识产权。通常情况下，外贴式超声液位计的安装更为方便，钢质液罐只需将带有磁铁的传感器吸附在罐外表的底部适当的位置（耦合剂的使用、装贴位置选择见随仪器配送的安装提示）即可实施罐内液位检测 。其信号输出与介入式液位计一样，诸如工业中抗干扰的电流环4-20mA,模拟电压0/1-5V,0/1-10V,数据通讯RS232C,RS485等非常丰富。方便用户根据自己的PLC可编程控制器、数字仪表、计算机、铁电存储器等，选用相应的输出信号与上位设备接口，进入用户的主系统。
技术参数
检测量程：1m、3m、5m、10m、20m、30m
显示分辨率：1mm，1cm
测量误差：1～5‰（罐壁材料、厚度、介质洁净度、压力、温度不稳可能影响精度）
显示方式：LCD液晶屏（段式多信息LCD/LCMS/LCML）
工作电源：24V DC±15%, 5～10W
出线方式：四线制（电源线2根、信号线2根）
模拟输出：默认4～20mA，最大负载 500Ω～750Ω（其它模拟量订货时选择）
通讯接口：RS-485
外壳材质：铸铝、塑料（据工况选择）
防护等级：IP65
主机环境温度：-20℃～+70℃
探头环境温度：-40℃～+100℃ （长期工作在50度以上，会使探头寿命降低）
工作湿度：15%～100% RH （低于-20℃时，建议增加保温措施）
介质要求：液体中无结晶物，无沉淀物，无密集气泡，无大量悬浮固体，；
介质粘度：动力粘度≮10mPas；动力粘度≯30mPas；
动力粘度10mPas～30mPas 会使量程减小；
容器材质：容器壁最好是硬质材料制成，容器壁的内外表面应平整。如：不锈钢、碳钢、其他硬金属、树脂、硬塑料、玻璃钢、玻璃、硬橡胶、陶瓷等材料。
壁厚：1-30mm、2～70mm
罐型：立式罐、卧罐、球罐、槽罐、等
