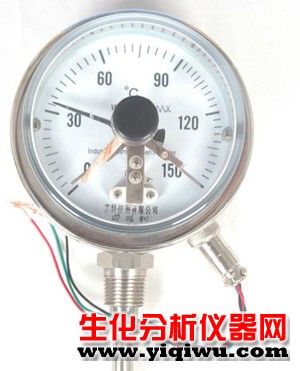

应用WSS系列 电接点双金属温度计应用于生产现场对温度需自动控制和报警。直接测量各种生产过程中-80～500℃范围内体、蒸汽和气体介质温度。特点· 现场显示温度，直观方便；· 具有自动切断电源和报警功能；· 安全可靠，使用寿命长；· 多种结构形式，可满足不同要求。工作原理电接点双金属温度计是利用温度变化时带动触点变化，当其与上下限触点或断开的同时，使电路中的继电器动作，从而自动控制及报警。主要技术参数· 产品执行标准：JB/T8803-1998 GB3836-83· 标度盘公称直径：100· 精度等级：（1.0），1.5· 热响应时间：≤40S· 防护等级：IP55· 正常工作大气条件：温度-25～+55℃，相对湿度≤85%· 设定点误差：设定点误差应不超过基本误差限的1.5倍。· 切换差：切换差应不超过基本误差限的1.5倍。· 切换重复性：切换重复性极限范围不大于基本误差限绝对值的1/2。
电气参数
额定功率VA 最高工作电压V 最大允许电流
10 220 a.c 0.7A

选型编码型号命名方法
WSS 双金属温度计
X 电接点结构
表盘公称直径 -4/5 Φ100/ф150
表盘形式 0 轴向（直型）
1 径向（角型）
8 万向（可调角型）
安装固定形式 0 无固定装置
1 可动外螺纹
2 可动内螺纹
3 固定螺纹
4 固定法兰
5 卡套螺纹
6 卡套法兰
保护形式 M 上下限
N 双上限
P 双下限

备注：选型须知：请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。选型举例：万向型，表盘直径Φ100，测温范围0～400℃，1.5级，活动外螺纹M27×2，长度450mmWSSX-481， 0～400℃，L=450， M27×2，1.5级型号及规格
型号 测温范围 精度等级 保护管材料 规格 安装固定装置
WSSX-400/500 -80～+40-40～+800～500～1000～1500～2000～3000～4000～500 1.5 1Cr18Ni9Ti304316316L哈氏C-276 751001502003004005007501000 无固定装置
WSSX-401/501
WSSX-480/580
WSSX-401/501 可动外螺纹
WSSX-411/511
WSSX-481/581
WSSX-402/502 可动内螺纹
WSSX-412/512
WSSX-482/583
WSSX-403/503 固定螺纹
WSSX-413/513
WSSX-483/583
WSSX-404/504 固定法兰
WSSX-414/514
WSSX-484/584
WSSX-405/585 卡套螺纹
WSSX-415/515
WSSX-485/585
WSSX-406/506 卡套法兰
WSSX-416/516
WSSX-486/586

备注：特殊形式可根据协议订货。电接点接线方式
