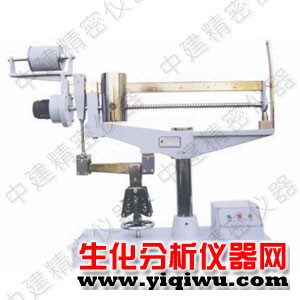

水泥电动抗折机,KJZ-5000型,耐磨
用作水泥或其它非金属脆性材料试块的 抗折强度测定。
主要技术参数：
1、最大试验力
   单杠杆时：1000N
   双杠杆时：5000N
2、示值精度：±1%
3、加载速率（双杠杆）：50N/s   6、净重：≈85kg

概述
　　电动抗折机为水泥厂、建筑施工单位及有关专业院校科研单位用于检验水泥胶砂40×40×160毫米棱柱试体抗折强度的试验机。
工作原理
　　电动抗折机为双臂杠杆式，其游铊沿着杠杆移动逐渐增加负荷。抗折机最大负荷分500公斤和600公斤两种。
使用说明
　　（1）接通电源，按下游动砝码上的按钮，用手推动游动砝码，左移，使游动砝码上游标的零线对准标尺的零线，放开按钮后对准的零线可能会有所移动，此时可用手在丝杆右端的滚花部分转动丝杆，移动游动砝码，使两根零线重合。 　　（2）调整处于扬角指示板后边位置的置零触头螺丝，使刚与游动砝码接触，然后再用螺母锁紧置零触头螺丝，校对游标与标尺的零线是否重合，如不重合，应重新调节置零触头螺丝直至重合为止。 　　（3）松开锁紧螺钉，移动大、小平衡砣，使大杠杆尽量趋于平衡，然后拧紧锁紧螺钉，将大平衡砣锁紧于大杠杆上，移动小平衡砣上的螺母，使小平衡砣移动直至大杠杆完全平衡为止，然后用锁紧螺钉将小平衡砣锁紧于大杠杆上，注意大、小平衡砣的锁紧必须可靠，以免在使用过程中由于试件断裂，大杠杆下落时受震动而破坏平衡。 　　（4）将试体放入抗折夹具内，以夹具上的对准板对准，转动夹具下面的手轮，使下拉架上的加荷辊与试体接触，并继续转动一定角度，使大杠杆有一定扬角，数值一般由经验估计，原则是试体在断裂时应使大杠杆尽可能处于水平位置，扬角的数值可在扬角指示板上读出。 　　（5）按启动按钮，机器开始加荷，试体断裂时，大杠杆下落触动限位开关，断开电动机电源，读数。 　　（6）保持仪器清洁、干燥。刀刃与刀刃承间不得有任何润滑油，以免粘住灰尘。限位开关撞板必须调整到大杠杆下落到底时限位开关刚刚动作，切忌调整在过早使限位开关动作的位置，以免撞坏限位开关。

试验规程
　　1）启动电源开关。 　　2）调整零点（调整配重砣，使游砣在O位上，主杠杆处于水平）。 　　3）清除夹具上圆柱表面粘着的杂物将试件放入抗折夹具中，并调整夹具将试件夹紧，使主杠杆产生一个仰角（止仰角的大小可以根据试件存放天数和操作经验决定）。 　　4）按动启动按钮指示灯亮，电机带动丝杠转动，游砣移动加载，当达到一定数值时，试件折断，主杠杆一端定位针压合微动开关电机停转，既可在主尺下边的刻度上读取抗折强度的数值。 　　5）按压游砣上的按钮，推动游砣回到O位。 　　6）使用完毕须关电源。
