山东裕鸿阀门股份有限公司

 产品参数：
公称通径：15～400mm
压力范围：0~64bar
介质温度：-20～+350℃
阀体材质：WCB、SS304、SS316、SS316L
功能选项：气动、电动、调节、开关
PDF文件下载

产品介绍
产品特点：
安装方便、外观精美、防火结构设计、防静电结构、采用腊模精密铸造、ISO5211安装平台

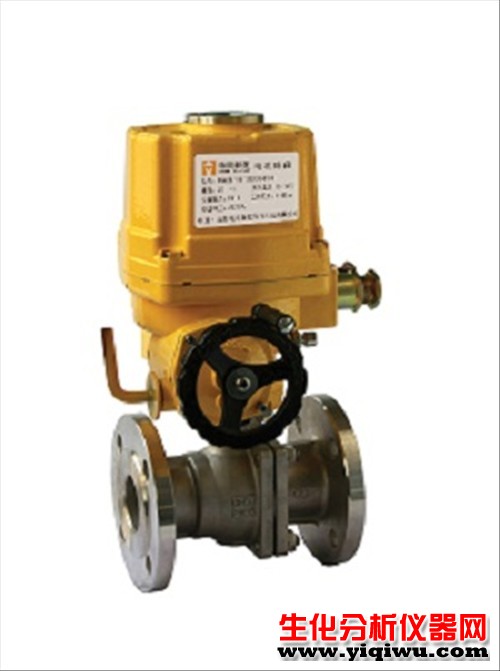

电动球阀：
技术参数
电动选配 QT系列、HT系列
电源选配 AC220V、AV380V（其他特制）
环境温度 -30℃~+70℃
防护等级 IP67
功能选项：
防爆型 防爆等级：dIIBT3/4
信号反馈 X3机械式无源信号，X2有源信号
带加热器 可在潮湿环境干燥执行器内元件
手动功能 电动执行器带有手动开阀、关阀功能
调节型 输入4~20mA信号，实现球阀调节功能
备注：电动参数请另参考所选配的电动执行器资料。
阀体参数：
公称压力 PN16、PN25、PN40
连接方式 法兰式
阀体材质 WCB、SS304、SS316、SS316L
球芯材质 SS304、SS316、SS316L
密封材料 PTFE、PPL（特选：石墨、金属硬密封）
工作温度 T4：-30℃~+150℃（PTFE）
T7：-30℃~+250℃（PPL）
T8：-30℃~+350℃（石墨、金属密封）
标准规范：
设计标准 GB/T12237-1989
螺纹标准 GB/79113.1（特选：JB、ANSI、JIS）
结构长度 GB/T12221-1989
检测与试验 GB/T13927-1992


GB阀体尺寸（mm）：
公称压力（bar） 型号规格 通径DN L ΦE ΦB ΦC T f N-Φh H M 连接方轴 P-气动头 E-电动头
PN16、WCB、；304、316、；PTFE、PPL QA15 15 130 95 65 46 14 2 4-14 48 9 9 AT063DA QT10
QA20 20 130 105 75 56 16 2 4-14 53 9 9 AT063DA QT10
QA25 25 140 115 85 65 16 2 4-14 64 11 11 AT063DA QT10
QA32 32 165 140 100 76 18 2 4-18 71 11 11 AT075DA QT10
QA40 40 165 150 110 84 18 2 4-18 76 14 14 AT088DA QT10
QA50 50 203 165 125 99 20 2 4-18 85 14 14 AT088DA QT10
QA65 65 222 185 145 118 20 2 8-18 104 17 17 AT100DA QT15
QA80 80 241 200 160 132 20 2 8-18 114 17 17 AT115DA QT20
QA100 100 305 220 180 156 22 2 8-18 140 22 22 AT125DA QT30
QA125 125 356 250 210 184 22 2 8-18 183 27 27 AT160DA OT50
QA150 150 394 285 240 211 24 2 8-22 202 27 27 AT180DA QT60
QA200 200 457 340 295 266 24 2 12-22 253 27 27 AT200DA OT80

公称压力（bar） 型号规格 通径DN L ΦE ΦB ΦC T f f1 N-ΦH H M 支架 P-气动头 E-电动头
PN25、WCB、；304、316、；PTFE、PPL QA15 15 130 95 65 46 14 2 4-14 48 9 60 AT063DA QT10
QA20 20 130 105 75 56 16 2 4-14 53 9 60 AT063DA QT10
QA25 25 140 115 85 65 16 2 4-14 64 11 60 AT075DA QT10
QA32 32 165 140 100 76 18 2 4-18 71 11 78 AT088DA QT10
QA40 40 165 150 110 84 18 2 4-18 76 14 78 AT088DA QT10
QA50 50 203 165 125 99 20 2 4-18 85 14 78 AT100DA QT15
QA65 65 241 185 145 118 22 2 4-18 104 17 81 AT115DA QT20
QA80 80 283 200 160 132 24 2 8-18 114 17 94 AT125DA QT30
QA100 100 305 235 190 156 24 2 8-22 140 22 94 AT160DA QT40
QA125 125 381 270 220 184 26 2 8-26 183 27 94 AT180DA QT60
QA150 150 403 300 250 211 28 2 8-26 202 27 94 AT200DA QT90
QA200 200 502 360 310 274 30 2 12-26 253 27 94 AT240DA QT100

公称压力（bar） 型号规格 通径DN L ΦE ΦB ΦC D1 T f f1 N-ΦH H M 支架 P-气动头 E-电动头
PN40、WCB、；304、316、；PTFE、PPL QA15 15 130 95 65 46 40 14 2 4 4-14 48 9 60 AT063DA QT10
QA20 20 130 105 75 56 51 16 2 4 4-14 53 9 60 AT063DA QT10
QA25 25 140 115 85 65 58 16 2 4 4-14 64 11 60 AT075DA QT10
QA32 32 165 140 100 76 66 18 2 4 4-18 71 11 78 AT088DA QT10
QA40 40 165 150 110 84 76 18 2 4 4-18 76 14 78 AT088DA QT10
QA50 50 203 165 125 99 88 20 2 4 4-18 85 14 78 AT100DA QT15
QA65 65 241 185 145 118 110 22 2 4 4-18 104 17 81 AT115DA QT20
QA80 80 283 200 160 132 121 24 2 4 8-18 114 17 94 AT125DA QT30
QA100 100 305 235 190 156 150 24 2 4.5 8-22 140 22 94 AT160DA QT40
QA125 125 381 270 220 184 176 26 2 4.5 8-26 183 27 94 AT180DA QT60
QA150 150 403 300 250 211 204 28 2 4.5 8-26 202 27 94 AT200DA QT90
QA200 200 502 360 310 274 260 34 2 4.5 12-30 253 27 94 AT240DA QT100
备注：①电动执行器（简称气动头或气缸）和电动执行器（简称电动头）的尺寸，请另查阅执行器资料，以上为设计尺寸，与实物可能存误差。
②如果是选择技术参数中的特选项目或客户有特制要求时，请向我们另行索取尺寸表。
③表中气动头型号为常规配置，若用户气源及工况条件较好，则可优化执行器配置减少成本，若工况条件差，则需加大执行器规格。
④DN125~DN200的气动球阀，从经济性方面考虑，可以配置价格较低的AW系列气缸。
