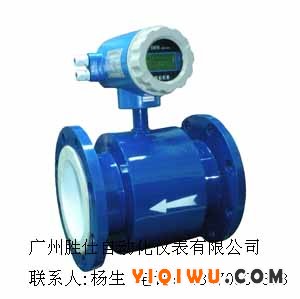

液体流量计一、概述 SDQ-GL系列管道式智能电磁流量计是一种电磁感应式流量仪表，依据JB/T9248-1999《电磁流量计》设计，适用于电导率大于5μs/cm导电液体的流量计算；公称通径范围为15至3000，是集智能化、小型轻量一体化、多功能、高精度、高可靠性为一体的系列电磁流量计产品。它由传感器和智能转换器两部分组成。 SDQ-GL电磁流量计有着广泛的用途，在满足现场监测显示的同时可输出标准电流信号(4-20mA)符合HART通讯Ь议，供记录、调节、控制用；可关泛应用于化工、环保、轻纺、冶金、矿山、医药、造纸、给水、食品、制糖、酿造等行业工艺管道内导电介质的液体流量计量；除测量一般导电液体外，根据用户特殊需要，还可测量导电的液固两相流，高黏度液体及盐类、强酸、强碱等液体的流量。 二、结构 1、传感器：传感器主要由测量导管、测量电极、励磁线圈、铁芯、磁轭和壳体组成。 测 量 导 管：由不锈钢导管、衬里和连接法兰组合而成，为被测液体现场工况测量的载体。 测 量 电 极：安装在测量导管内侧壁，与轴流方向垂直，使测量液体产生信号的一对电极。 励 磁 线 圈：在测量导管内产生磁场的上下两个励磁线圈。 铁芯和磁轭：将励磁线圈产生的磁场导入液体，并构成磁回路。 壳 体：仪表外包装。 2、转换器： 即为智能二次表，其将流量信号放大处理¾¬单片机运算后，可显示流量、累计量，并能输出脉冲、模拟电流等信号，用于流体流量的计量或控制。 3、产品组装形式：其分为一体型和分体型两种形式。 一体型： 传感器和转换器一体安装。 分体型：传感器和转化器分离安装，通过连接电缆形成流量计量系统。 为适应不同介质测量的要求，传感器的衬里和电极材料可以有多种选择。欢迎来电或E-mail，联系人:杨冠龙 TEL:13570502808 E-mail: yanggli@126.com
