厦门融创自动化RCVF系列蒸汽流量计常用来测量饱和蒸汽，过热蒸汽，空气、氢气、氧气、氮气、氯气、氨气、氩气、乙炔、甲烷、乙烷、丙烷、丁烷、乙烯、丙烯、煤气、半水煤气、焦炉煤气、一氧化碳、二氧化碳等中、高速（约5米-60米/秒）气体。

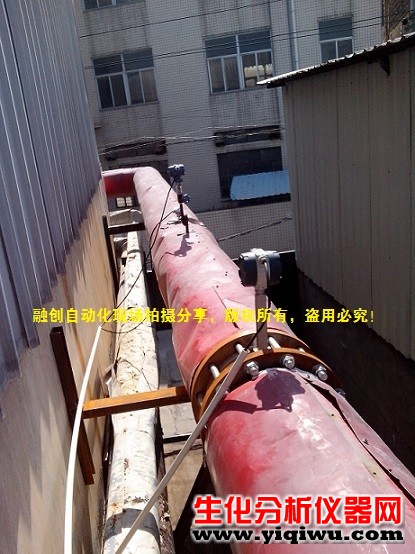

一、蒸汽流量计产品概述：
厦门融创RCVF系列蒸汽流量计是一种应用卡门涡街原理的流量计，用于测量液体、气体和蒸汽的流量，也可测量含有微小颗粒、杂质的浑浊液体，广泛应用于石油、化工、制药、造纸、冶金、电力、环保、食品等行业。
二、蒸汽流量计工作原理：
融创RCVF系列蒸汽流量计是以卡门和斯特罗哈尔有关旋涡的产生和旋涡与流量关系的理论为依据来测量蒸汽、气体及低粘度液体的流量的。如图一所示，在表体中垂直插入一根三角柱即旋涡的发生体，当表体中有介质流过时，在三角柱的后面交替产生方向相反有规则的卡门旋涡，其旋涡的分离频率F与介质的流动速度V成正比。通过传感头检测出旋涡的个数，就可以测算出流体流速，再根据表体口径计算出被测介质的体积流量。
注：不同口径的蒸汽流量计，仪表系数K值是不同的，其具体数值是通过流量标定装置实际标定得到的。即流过工况下一立方米流体传感器输出的脉冲数。
三、蒸汽流量计技术参数：
3.1蒸汽流量计物理参数
测量介质：液体、气体（含天然气）、蒸汽（饱和蒸汽、过热蒸汽）
公称通径：
RCVF管道式：DN10-DN500
RCVF/I插入式：DN200-DN2000
精度等级：
RCVF管道式：1.0级、1.5级（0.5级、0.2级协议供货）
RCVF/I插入式：2.5级 （1.5级、1.0级协议供货)
流量范围：见后面表2、表3、表4、表5、表6、表7
数字滤波智能型蒸汽流量计流速范围：液体（0.30 m/s…10 m/s）、气体、蒸汽（3.0 m/s…90 m/s）
公称压力：
RCVF管道式法兰卡装：DN10-DN500（首选压力等级PN2.5MPa）
RCVF管道式法兰连接：DN10-DN80 （首选压力等级PN2.5MPa）
DN100-DN200（首选压力等级PN1.6MPa）
DN250-DN500（首选压力等级PN1.0MPa）
RCVF/I插入式连接法兰：DN200-DN2000 （首选压力等级PN1.6MPa）
注：卡装式涡街使用厂家特制专用法兰，出厂时已含配对法兰（法兰连接型涡街法兰执行国家标准 GB/T 9119-2000）首选压力等级为出厂默认压力等级，其它压力等级或其它法兰标准可协议供货。
介质温度：
RCVF管道式：-40℃ - +160℃ -40℃-+280℃ -40℃-+350℃ -40℃-+420℃
RCVF/I插入式：-40℃ - +160℃ -40℃-+200℃
环境条件：
环境温度：-20℃-+60℃（普通型）； -20℃-+40℃（防爆型）
相对湿度：5％-95％RH
大气压力：86kPa-106kPa
电气接口：M20*1.5内螺纹（其它类型接头可协议供货）
防护等级：IP65（IP67、IP68可协议供货）
防爆等级：本安型ExiaⅡCT4; ExibⅡCT4; 隔爆型ExdⅡCT6
表体材质：不锈钢(其它材质协议供货)
压力损失：△P≤1.2ρ工V2（△P单位为Pa，ρ工单位为kg/m3，V单位为m /s）
标定方式：本公司流量计出厂标定时，采取流量计下游侧取压方式
3.2蒸汽流量计电气参数
工作电源：24VDC±5%、锂电池3.6VDC（电池使用寿命大于2年）
输出信号：
1. 工况瞬时流量对应电压频率脉冲（低电平≤1V,高电平≥6V）
2. 标况瞬时流量对应电压频率脉冲（低电平≤1V,高电平≥6V）
3. 标况瞬时流量当量脉冲输出（低电平≤1V,高电平≥6V）
4. 工况瞬时流量对应两、三线制4-20mA输出（负载电阻≤300Ω）
5. 标况瞬时流量对应两、三线制4-20mA输出（负载电阻≤300Ω）
通讯接口：RS485、HART
显示方式：
智能字符显示型 -- 双行液晶字符显示，可同时显示瞬时流量、累积流量。
智能点阵显示型 -- 汉字或英文128*64点阵液晶显示，可显示瞬时流量、累积流量、工况温度、工况压力、电池电压或工况密度、工况瞬时流量、输出量、时间、菜单修改次数、掉电记录等。
