工作原理

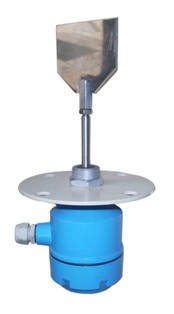

物位控制器之叶片式利用传动轴与离合相接,在未接触物料时,马达保持正常运转,当叶片解除物料时,马达会停止转动,机器会同时输出一点信号而测出料位高度或料仓堵塞信号。
机构特性
全封闭性,室内室外都可使用。独特的油封设计科防止粉尘沿轴渗入。扭力稳定可靠,且扭力大小可调节。结构轻巧、安装简易。叶片承受重负荷时,马达回转机器会自动打滑,确保马达不受损坏。不必从料仓上整体拆除,即可轻易的检查维修内部零组件。采用铝合金铸造、强度高、重量轻。
技术指标
功率:电源:220VAC (A型),110VAC(B型),24VAC(C型) 50/60Hz
3W
触点容量:SPDT 5A/250V(AC)
叶片转速:1.R.P.M
绝缘电压:AC 1500V*1minufe
测量扭矩:0.5-1.0kg/cm
防护灯具:IP66/ADC-12
环境温度:标准-20~60℃；高温+720℃
测量介质:粉状或颗粒物料
输出信号:触点输出；常开+常闭
扭力调整
扭力弹簧式用来调整转轴的输出扭力,当被测物比重大时刻将弹簧扭过调至强档位置,此时叶片的灵敏度较好；反之,被测物比重愈小时,可将弹簧调至愈弱档位置,此时叶片的灵敏度较佳。扭力弹簧请勿随意更改,以免造成误动作。
适用场合
本产品适用于化学塑料、制药、饲料、水泥、粮食、面粉、电力、化工等工矿使用。
控制原理
1.当马达转动时,叶片上没有阻力时表示(CL)线路接线；当马达线路被切断且叶片有阻力时表示(CL)是断路,(CL)接通。
