西安科昊生物工程有限责任公司

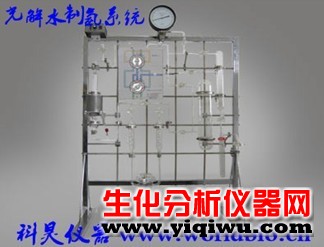

光解水制氢系统主要特征:

整套系统包含：
◆不锈钢支撑架。
◆玻璃管路系统。
◆电磁气泵及控制器。
◆反应器QO250 。
◆真空系统（含真空泵，管路，真空计）。
◆取样系统（含精密取样管，控制阀体，控制面板）。
◆冷凝回流系统。
典型用户：上海交通大学、复旦大学、华东师范大学、大连理工大学、内蒙古大学、中科院上海有机化学研究所、中科院化学研究所、中科院地球环境研究所、陶氏化学、睿智化学、联合利华、飞利浦（中国）投资有限公司等。



光解水制氢系统技术参数:



仪器功能
间歇式光解水制氢系统

仪器主要组成
光解水系统，，外照式反应装置

光降解系统
BGH-BL-PLH2O系统

不锈钢支撑架
不锈钢材质支架1套，夹具1套

玻璃管路系统
玻璃光解型反应器，玻璃系统是包含透射式光反应器及石英发生器，石英玻璃组件系统，采用日本改进型的六通阀门控制的氢气流通系统氢气发生石英装置，该系统用不锈钢作为玻璃连接支架，该系统含（A-G）7套管路。（A含放空阀门；（B）连接精密真空表及真空；（C）连接电磁气泵；（D）冷凝回流管；（E）真空管；（F）连接真空泵，冷阱；（G）24磨口管，冷阱用；玻璃和金属连接

反应器
150ml石英玻璃分体式反应器：体积为150ml，

真空系统
真空泵2xz-2, 以及与真空计连用的真空系统。可选德国进口真空泵（价格另计）。

不锈钢支撑架
不锈钢材质支架1套，夹具1套

取样系统
针样进样系统，含精密取样管，控制阀体，控制面板等输入输出系统；玻璃6毫米与3毫米气相色谱管路专用不锈钢连接接头2个，3毫米色谱管路十米，3毫米色谱管路与色谱仪789-II接头2个

组件
设备整体的不锈钢框架



UV能量计
1、 波段范围（下列二种探头用户择一）：（1）No.1探头 λ：400~1000nm； （2）No.2探头 λ：725~1050nm；2、辐照度测量范围：0.1~1.999×105μW/cm2 3、准确度：±5%（相对于NIM标准） 4、重复精度：±1% 5、余弦特性：f2≤4% 6、响应时间：1秒 7、使用环境：温度20±20℃；湿度<85% 8、尺寸和重量：180×80×36（mm），0.2kg 9、电源：9V积层电池一只



真空计
DZA1电阻真空计，

测量范围： 100000(大气压）－0.05Pa

控制输出：220V/3A二路继电器（带密码锁）

显示单位： Torr、Pa、mbar

数据输出：RS485（配通讯光盘）

（选件）、0-5V、1-5V、4-20mA模拟量输出

配用规管：ZJ-52或ZJ-52K

面板尺寸：96宽×96高×180深

开孔尺寸：92宽×92高

滤光片
两片A：透射式滤光片直径50mmB：反射紫外部分，透射可见和红外部分，70mm*70mm 方片。

光源
美国进口光源PE300BF,寿命长达2000小时

GHX-Xe-300Z
功率300W，外照式投射式，平行光输出。上海比朗生产

GHX-Xe-300UVZ
功率300W，含进口300W集成式紫外加强型氙灯，外照式投射式。上海比朗生产

光源控制系统
镇流器，触发器，启动系统，从而精确控制光源，出口型300W电源

光路转换器
光路转换系统

金属散热机组
金属铝型材散热系统

升降台
不锈钢升降台250*250毫米，用于调节光源光照能量大小
