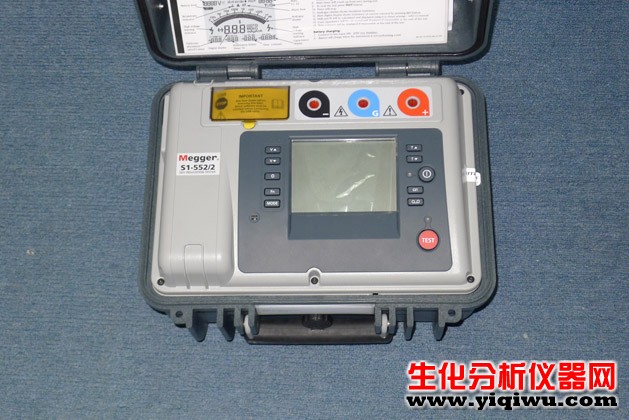

点击图片查看原图
主要功能特点：
CATIV 600 V
高输出电流5 mA容性负载快速充电
测试最大5 kV
主电源或电池供电
数字和模拟背光显示
可变测试电压由50至5000 V
自动IR、PI、DAR、SV及DD测试
量度最大15 TΩ
RS232及USB下载数据
技术参数：
输入电压:95-240 V 50Hz
S1-552 电池寿命:在5 kV测试电压下连续工作6小时
S1-1052 电池寿命:在10 kV测试电压下连续工作4小时
S1-552 测试电压:50 V 到 1 kV 以10V为步进电压, 1 kV 到 5 kV 以25V为步进电压
S1-1052 测试电压:50 V 到 1 kV 以10V为步进电压, 1 kV 到 10 kV 以25V为步进电压
精确度 (23°C):
±5% 在 1 TΩ范围内
±20% 在 10 TΩ范围内(S1-552)
在 20 TΩ范围内(S1-1052)
输出电流:5 mA
S1-552 充电时间:在 5mA / 5 kV状态下充电时间≤ 1.5 s / μF
S1-1052 充电时间:在 5mA / 10 kV状态下充电时间≤ 3 s / μF
S1-552 放电时间:放电从 5000 V 到 50 V时间为≤ 120ms/μF
S1-1052 放电时间:放电从10000 V 到 50 V≤ 250ms/μF
电容测量:10 nF 到 50 μF (取决于测试电压)
电容测量精确度(23°C):±5% ±5 nF
电压输出精确度 (0°C 到 30°C): +4%，-0%±10 V正常电压@1 GΩ荷载
电流测试范围:0.01 nA 到 5 mA
电流测试精确度(23°C):±5% ±0.2 nA
显示:3位数字/模拟显示
抗干扰:2 mA rms @ 200 V
定时器范围:最高定时间99:59
内存容量:32kB
其他测试性能:IR、 PI、 DAR、SV 、 DD.
传输接口:RS232 和 USB
数据存储:电压，测试时间，泄漏电流，阻抗，电容，PI, DAR, DD
实时输出:能连续不断的输出测试电压，电流和阻抗
尺寸:305 x 194 x 360 mm
重量:7.1 kg
美国MEGGER S1-552 10KV绝缘电阻测试仪
