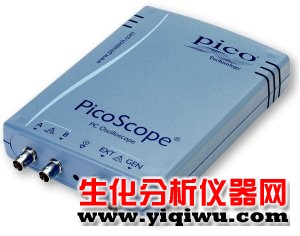

PICO示波器PicoScope 3200系列
关键字：示波器，数字示波器，USB示波器，PICO示波器，波形发生器
品牌：英国PICO 型号：PicoScope 3200系列 参考价格：15000
PicoScope 3200 示波器
ü 2通道
ü 10 GS/s采样率
ü 200 MHz带宽
ü MS缓冲存储器
ü 高速USB 2.0接口
ü
Pico — PC示波器技术领域的市场领袖 — 从1991年就开始制造PC示波器.
PicoScope 3000系列PC示波器是Pico公司的第4代产品.在这个价格范围内,它们提供无与伦比的性能并且是传统台式示波器的最便宜最高效的替代品.
PicoScope 3000系列PC示波器是Pico公司的第4代产品.在这个价格范围内,它们提供无与伦比的性能并且是传统台式示波器的最便宜最高效的替代品.
在新的PicoScope 3000系列中,示波器都带有高速USB 2.0接口,还带有吸引人的采样率,高带宽和大容量缓冲存储器.
把PicoScope示波器接入任何标准Windows PC的USB口上,充分利用PC的处理能力,大屏幕和熟悉的图形用户界面.如果你正在寻找能够提供卓越性能又使用方便的PC示波器,PicoScope 3000系列是你的最佳选择.
PicoScope示波器包含PicoScope软件(示波器,频谱分析仪,和数字表).也提供PicoLog数据采集软件,把你的PC转变成高速数据记录仪.
特别适合于在实验室或者在野外使用,PicoScope 3000示波器系列是要求高性能,容易使用,便宜,轻便示波器用户的最佳选择.
强大功能可完全替代台式示波器
所有3款3000系列示波器都具有高带宽和高采样率,以前的PC示波器不具有这些特点.PicoScope 3206示波器具有吸引人的200 MHz模拟带宽和200 MS/s单发采样率.对重复信号采用等时采样(ETS)技术,采样率达到惊人的10 GS/s.
PicoScope PC示波器相对于传统台式仪器具有以下优势:
所有3款3000系列示波器都具有高带宽和高采样率,以前的PC示波器不具有这些特点.PicoScope 3206示波器具有吸引人的200 MHz模拟带宽和200 MS/s单发采样率.对重复信号采用等时采样(ETS)技术,采样率达到惊人的10 GS/s.
PicoScope PC示波器相对于传统台式仪器具有以下优势:
² 波形存储只受限于PC的存储能力
² 捕捉波形和仪器设置可以很容易和其他人分享
² 通过免费软件升级增加新功能
² 紧凑和轻便设计
大容量缓冲存储器可以捕捉快速和复杂的信号
所有数字示波器采集数据到波形缓冲存储器,该缓冲存储器越大,示波器能够采集的数据就越长,同时又不减少它的采样率.PicoScope 3200 PC示波器都有大容量缓冲存储器 - 从PicoScope 3204的256K个样本到PicoScope 3206的1M个样本.
所有数字示波器采集数据到波形缓冲存储器,该缓冲存储器越大,示波器能够采集的数据就越长,同时又不减少它的采样率.PicoScope 3200 PC示波器都有大容量缓冲存储器 - 从PicoScope 3204的256K个样本到PicoScope 3206的1M个样本.
同PicoScope 3206相同价格水平的大多数示波器都只有32k以下的缓冲存储器,因此3206示波器能够捕捉至少30倍的数据,能够捕捉复杂波形的深度细节,即使这种波形持续很长的时间.一旦捕捉,PicoScope示波器软件可以让你放大信号,最大达到2000倍的放大率 - 让你检查信号的每个细节.
USB 2.0用于快速数据传输
PicoScope 3000系列PC示波器连接到台式PC或者笔记本PC的USB口上.快速USB 2.0(480 Mb/s)接口保证快速的屏幕刷新率,即使在采集大量的数据时,同时也保留向后兼容USB 1.1.
PicoScope USB示波器直接由USB总线供电,因此在大多数情况下都不需要外部电源.不需要外部电源,使 PicoScope 3000系列特别适合于在实验室和在野外使用.
PicoScope USB示波器直接由USB总线供电,因此在大多数情况下都不需要外部电源.不需要外部电源,使 PicoScope 3000系列特别适合于在实验室和在野外使用.
内置信号发生器
PicoScope 3204示波器能够输出固定的1 kHz的方波用于补偿示波器探头.该信号发生器内置在PicoScope 3205和3206中能够输出正弦波,方波和三角波,频率达到1 MHz.一个很有用的功能是扫描功能,它能够和频谱分析的峰值保持功能组合起来测试滤波器和放大器的带宽响应.
参数表
|
PicoScope
|
3204
|
3205
|
3206
|
|
带宽
|
50 MHz
|
100 MHz
|
200 MHz
|
|
采样率(重复信号)
|
2.5 GS/s
|
5 GS/s
|
10 GS/s
|
|
采样率(单发)
|
50 MS/s
|
100 MS/s
|
200 MS/s (单通道)
100 MS/s (双通道)
|
|
通道
|
2 + 外触发
|
||
|
示波器时基
|
5 ns/div to 50 s/div
|
2 ns/div 到 50 s/div
|
1 ns/div 到 50 s/div
|
|
时基精度
|
50 ppm
|
50 ppm
|
50 ppm
|
|
频谱范围
|
0 to 25 MHz
|
0 到 50 MHz
|
0 到 100 MHz
|
|
动态范围
|
50 dB
|
||
|
信号发生器
|
固定1 kHz方波
|
固定振幅,可变频率的正弦波/方波/三角波,带单/双斜率扫描选项.最大频率1 MHz.
|
|
|
触发模式
|
自由运行,自动,重复,单个和保存到硬盘在触发上
|
||
|
前/后触发
|
-100% to +100%
|
||
|
缓冲存储器大小
|
256 kS
|
512 kS
|
1 MS
|
|
分辨率
|
8 bits
|
||
|
精度
|
±3%
|
||
|
范围
|
±100 mV 到 ±20 V
|
||
|
输入
|
1 MΩ电阻
20 pF电容
|
||
|
过载保护
|
±100 V (信号输入)
±30 V (信号发生器/外触发)
±50 V (在地极之间)
|
||
|
PC连接
|
USB 2.0 (USB 1.1 兼容) - 提供线
|
||
|
电源
|
来自USB口 *
|
||
|
尺寸
|
140 x 190 x 45 mm (5.51 x 7.48 x 1.77 in )
|
||
|
提供的软件
|
PicoScope (示波器, 频谱分析仪,数字表)
PicoLog (数字记录仪)
驱动和实例(C, Delphi 和 Visual Basic, LabVIEW, Agilent VEE 和 Excel)
软件提供在CD上
|
||
|
PC要求
|
处理器: Pentium级处理器或者相等的
存储器: 32 MB 最小
硬盘空间: 10 MB 最小
操作系统: Microsoft Windows 98SE, ME, 2000 or XP
接口: USB 1.1兼容口最小. USB 2.0 兼容口推荐. 必须直接接该口或者带电源的 USB hub.
|
||
