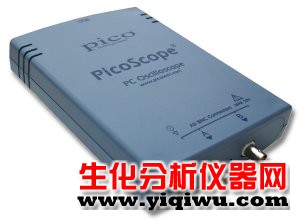

PICO示波器PicoScope 3224/3424
关键字：示波器，数字示波器，USB示波器，PICO示波器，波形发生器
品牌：英国PICO 型号：PicoScope 3224/3424 参考价格：8000
PicoScope高精度示波器 3224/3424
PicoScope高精度示波器 3224/3424
2/4通道
12 bit分辨率
精度在1%内
72 dB动态范围
高速USB 2.0接口
PicoScope高精度示波器具有12 bit垂直分辨率并且精度达到1% - 使它们特别适合于高精度信号测量。
带72 dB动态范围,这些高性价比的PC示波器也适合于用内置的频谱分析仪测量频率领域内的信号。
PicoScope 3224是一款功能强大的双通道PC示波器，使你能够快速和高效率地进行精确测量。
还有一款是PicoScope 3424 - 该PC示波器能够让你同时测量4个信号,如果你需要观察多个信号之间的关系，这款示波器特别合适。
高分辨率PicoScope 3224 PC示波器连接到PC机的USB口上.USB连接提供快速的数据传输并且能够使示波器快速和容易地使用,同时为示波器提供电源。
精确探测小到0.024%的变化
带有12 bit分辨率和1%精度,PicoScope 3224/3424能够探测小到0.024% (244 ppm)的变化 - 使它特别适合于某些测试，例如测试音频电路，快速瞬变分析，以及用于测量噪音和振动。
PicoScope高精度示波器具有12 bit垂直分辨率并且精度达到1% - 使它们特别适合于高精度信号测量。
带72 dB动态范围,这些高性价比的PC示波器也适合于用内置的频谱分析仪测量频率领域内的信号。
PicoScope 3224是一款功能强大的双通道PC示波器，使你能够快速和高效率地进行精确测量。
还有一款是PicoScope 3424 - 该PC示波器能够让你同时测量4个信号,如果你需要观察多个信号之间的关系，这款示波器特别合适。
高分辨率PicoScope 3224 PC示波器连接到PC机的USB口上.USB连接提供快速的数据传输并且能够使示波器快速和容易地使用,同时为示波器提供电源。
精确探测小到0.024%的变化
带有12 bit分辨率和1%精度,PicoScope 3224/3424能够探测小到0.024% (244 ppm)的变化 - 使它特别适合于某些测试，例如测试音频电路，快速瞬变分析，以及用于测量噪音和振动。
检查大型和复杂信号的每个细节
PicoScope 3224/3424的512,000大缓冲存储器能够以极大的细节捕捉复杂的信号，并且持续很长时间间隔。在捕捉到这些信号之后，你可以放大信号高达2000倍 - 让你检查信号上的每个细节。
你的全面测试和测量方案
PicoScope 3224/3424不只是一个示波器，它是一个多功能的仪器能够用作示波器，频谱分析仪，数字表和数字记录仪。PicoScope 3224/3424把机种仪器整合到一个小模块中，提供给你一个高性价比，使用容易的解决方案，并且带有传统测试仪器的所有功能，在参数上没有任何牺牲。
功能强大的示波器软件
PicoScope软件包含在PicoScope 3224/3424示波器中. PicoScope软件让你观察实时信号,放大你的信号,以及保存和打印捕捉的波形.用户友好的控制和熟悉的Windows图形界面确保PicoScope能够快速和容易.
PicoScope包含各种功能专门用于减少你的设置和时间，使用你的示波器:除了带有30项自动测量，PicoScope也具有自动设置功能。该自动设置功能可以自动地设置时基，通道和触发配置以显示任何测量到的信号。通过添加你自己的"测试菜单"可以定制PicoScope。这些菜单能够加载参考波形或者仪器设置，并且它们能够显示文档提供波形说明，或者解释如何进行所要求的测试。还提供PicoLog数据采集软件，把你的PC示波器变成一个高速数据记录仪。
强大,性能和轻便
PicoScope 3224/3424让你精确地 - 并且快速地 - 捕捉，观察，和测量信号。
这种高精度,高分辨率,PC示波器和频谱分析仪可以快速和容易使用。USB连接保证快速的屏幕刷新,同时使示波器设置简单.功能强大的PicoScope示波器软件让你测量和评价复杂的信号十分容易。
PicoScope 3224/3424可以替代任何传统的测试仪。这种轻便和经济的仪器给你一个功能强，综合测试和测量的解决方案，并且具有传统仪器的所有功能,但价格更低。
|
示波器
|
3224
|
3424
|
|
带宽
|
10 MHz
|
|
|
通道数
|
2
|
4
|
|
垂直分辨率
|
12 bits
|
|
|
强化的垂直分辨率
|
16 bits
|
|
|
动态范围
|
72 dB
|
|
|
精度
|
1%
|
1%
|
|
输入范围（满量程）
|
±20 mV to ±20 V in 10 ranges
|
|
|
输入特性
|
1 MΩ in parallel with 20 pF
|
|
|
输入类型
|
Single-ended, BNC connector
|
|
|
输入耦合
|
Software selectable AC/DC
|
|
|
过载保护
|
±100 V on single input
|
|
|
最大采样率（单次激发）
|
|
|
|
用一个通道
|
20 MS/s
|
|
|
用两个通道
|
10 MS/s
|
10 MS/s or 5 MS/s(用三或四个通道)
|
|
最大采样率(连续流动模式)
|
1 MS/s
|
|
|
缓存
|
512 kS
|
|
|
缓存（流动模式下）
|
2 M samples per channel
|
|
|
波形缓存
|
Up to 1000 waveforms
|
|
|
时基范围
|
500 ns/div to 50 s/div in 25 ranges
|
|
|
时基精度
|
100 ppm
|
|
