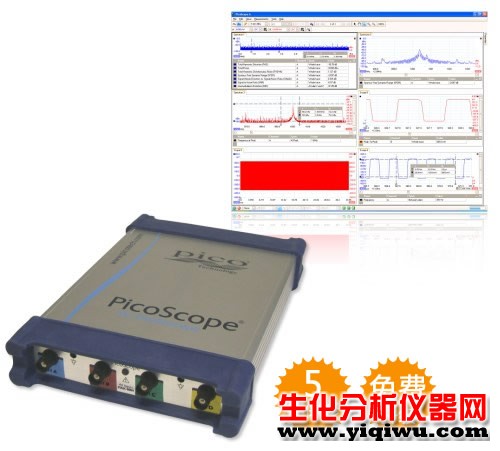

PICO示波器 PicoScope 3425
关键字：示波器，数字示波器，USB示波器，PICO示波器，波形发生器
品牌：英国PICO 型号：PicoScope 3425 参考价格：19000
一、产品规格
用PicoScope 3425差分示波器，你就可以直接做这些测量，不需要昂贵的差分前置放大器或探头。
1、4通道
2、12 to 16-bit 分辨率
3、20 MS/s实时采样率
4、5 MHz带宽
5、512,000样本缓存
6、400 V 差分 & 共模量程
7、高速USB 2.0接口和供电
8、免费软件升级
大多数示波器只能测量有地极参照的信号并且只有单个信号端输入。而PicoScope 3425差分示波器有4个完全差分输入，你可以测量没有地极参照的信号。
PicoScope 3425差分示波器的最大共模和差分量程是400V，因此可以测量高电压和低电压信号。典型的高电源应用包括捕捉开关电源的波形，电话电缆，电动机逆变器和混合动力车辆。这种示波器的高阻抗差分输入还可以测量灵敏的放大器和用于压力，负荷和应变的电桥型传感器。
二、特点
1、 满足差分测量的一切需要
PicoScope 3425 USB差分示波器装在一个结实的存放箱内包括所有进行差分测量所需要的探头，测试线，线夹和适配器。只需安装用户友好的软件，连接示波器到电脑的USB端口，就可以用了。没有复杂的设置流程。不费力。
2、随身携带使用
PicoScope 3425 USB差分示波器不局限在你的实验室或工作台使用。它小巧，轻巧的结构最理想的便携式差分示波器，同时防滑套意味著你的示波器可以垂直或者水平使用-特别适用于空间珍贵的场合。
3、强大的示波器和DAQ软件
PicoScope 3425 USB差分示波器完全匹配我们功能丰富的PicoScope 6示波器软件。多种示波和频谱观察方式，自动测量和波形缓存用于存储多个事件，所有这些都用你熟悉的Windows界面来控制。示波器测量的数据能够输出成文本，二进制或图形格式。
PicoLog数据采集软件也包括在内同时附带软件开关包（你希望把PicoScope 3425用在你自己的测量项目上）。
4、测量浮地电压容易又经济实用的方法
你可以用PicoScope 3425 USB差分示波器测量浮地电压和存在共模噪声的信号，方便和不需要昂贵的差分前置放大器或探头。最大的共模和差分范围为400V，保证PicoScope 3425能够应用于各种测量项目，同时包含的各种附件或软件能够让你的示波器发挥最大效益。
如果你想要一个容易又经济实用的示波器测量浮地高电压或存在共模噪声的低电压信号，PicoScope 3425 USB差分示波器是你的最佳选择。
注释：
PicoScope 3425适应于测量分类CAT I - 用于测量不直接连接到主干网的电路。（如果你需要进行主干网的测量，我们有CAT III差分示波器探头）
三、参数
型号 PicoScope 3425
带宽 5 MHz
3 MHz(在100 mV量程)
通道数 4个
垂直分辨率 12 bits
强化垂直分辨率 16 bits
采样率
用一个通道 20 MS/s
用两个通道 10 MS/s
用三个或四个通道 5 MS/s
记录长度
一个通道可用,达到100 ms/格 512 kS/通道
两个通道可用,达到100 ms/格 256 kS/通道
三或四个通道可用,达到100 ms/格 128 kS/通道
超过100 ms/格 2 MS/通道
波形缓存 达到1000波形
输入阻抗 12.4 MΩ (在100 mV至5V范围)
10.1 MΩ (在10 V至400V范围)
输入电容 12 pF
输入电压范围 100 mV至400 V在12个量程
共模电压范围以保证测量精度 30 V (在100 mV至5 V范围)
400 V (在10V至400V范围)
最大安全电压
差分 400 V
超过scope GND的任何输入 400 V (600 V 瞬态)
精度
电压 ±1 %
时间 50 ppm
