丙烯、乙烯气体试样（或液体试样气化后）通过进样装置被载气带入填充柱进样系统，使一氧化碳、二氧化碳组分分离。然后经催化加氢转化为甲烷，用氢火焰离子化检测器，检测各色谱峰的峰面积，采用外标法定量。
仪器配置：

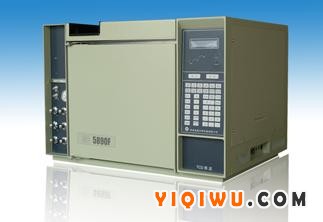

GC-5890F型气相色谱仪，配有十通阀自动进样装置（或手动阀）、反吹装置、填充柱进样系统、镍触媒转化炉、氢火焰检测器、不锈钢填充柱、色谱处理软件、专用气源、相应标气。
本分析方法符合2010年6月1日颁发的GB/T3394-2009工业用乙烯、丙烯中微量一氧化碳、二氧化碳和乙炔的测定气相色谱法，中分析要求规定。
主要性能特点：
1、仪器采用全微机控制系统，大屏幕LED中文显示器，显示内容丰富直观；全新数字设计，高集成电子电路,具有优良的可靠性及抗干扰能力，中文键盘式操作，设定参数及操作非常方便。
1、仪器采用全微机控制系统，大屏幕LED中文显示器，显示内容丰富直观；全新数字设计，高集成电子电路,具有优良的可靠性及抗干扰能力，中文键盘式操作，设定参数及操作非常方便。
2、柱箱结构紧凑、布局合理、温度均匀,智能化双通道后开门设计，使得降温速度更快（从280℃降到50℃只需8分钟），效率更高，可稳定控制在室温上5℃,拓展仪器的应用范围。
3、仪器可同时配备两个填充柱气化室和一个毛细管气化室，也可同时配备两个毛细管气化室，并可由单放大器扩充为双放大器。根据不同的分析应用采用不同的组合，可同时安装多达三个检测器，如FID、TCD、FPD检测器等。能方便的实现检测器的串联和并联工作。真正实现了一机多用。
4、仪器可选配不同规格的毛细管柱（口径0.2-0.53mm)，其合理的毛细管进样系统设计（具有分流/不分流进样，隔膜吹扫及尾吹系统）使得柱外效应小，柱效高；使得色谱峰高、半峰窄且不拖尾的峰型，因而得到定量结果准确及好的重复性。
5、仪器采用单元模块化设计，使安装简单及维修更方便；新型的FID具有更低的检测限，可方便地进行喷口和离子收集极的拆卸、清洗，精确固定的发射极安装结构确保每台仪器性能的高度一致。
6、气路采用先稳压后稳流双重设计；稳定的调节模式，具有高精度、高可靠性且流量调节方便直观。具有断气/漏气保护及提示功能，可自动切断TCD桥电流,最大限度的保护铼钨丝不受损害。
7、具有六路控温系统，柱室、气化室、检测室、转化炉及外控事件。
8、具有五阶线性程序升温功能，能满足于多组分的样品分析。
9、具有掉电保护、超温保护及开机自检功能。
温控指标：
1）柱箱：室温+5℃-399℃
2）进样器：室温+5℃-399℃
3）检测器：室温+5℃-399℃
1）柱箱：室温+5℃-399℃
2）进样器：室温+5℃-399℃
3）检测器：室温+5℃-399℃
4）柱温箱体积： 248*248*260MM
5）程序升温阶数：五阶线性程升
6）程序升温速率：0.1℃~30℃ /min（1℃增量）
200℃以下最高升温速率可达40℃/min（1℃增量）
7）各阶恒温保持时间：0~999.9min（0.1min增量）
检测器技术指标：
5）程序升温阶数：五阶线性程升
6）程序升温速率：0.1℃~30℃ /min（1℃增量）
200℃以下最高升温速率可达40℃/min（1℃增量）
7）各阶恒温保持时间：0~999.9min（0.1min增量）
检测器技术指标：
|
检测器
|
敏感度/灵敏度
|
噪音
|
漂移
|
线性
|
用途、特点
|
|
FID
|
Mf≤1×10 -11 g/s(苯)
|
≤ 0.02mV
|
≤ 0.15mV/h
|
≥107
|
适用于挥发有机物，配合转化炉可以检测ppm级CO、CO2。
|
|
TCD
|
S≥3000mV.ml/mg(苯)
|
≤ 0.02mV
|
≤ 0.15mV/h
|
≥105
|
采用优质铼钨丝，恒流源控制，双柱平衡工作方式。
|
|
ECD
|
M≤1×10-13g/ml(r-666)
|
≤ 0.02mV
|
≤ 0.15mV/h
|
≥104
|
采用Ni63放射源，适用于对电负性强的物质。
|
|
FPD
|
Mp≤2×10-11g/sec(1605)
Ms≤5×10-11g/sec(噻吩)
|
≤ 0.02mV
|
≤ 0.15mV/h
|
≥103
|
单火焰设计、适用于含硫、磷有机物残留分析
|
|
NPD
|
Mf≤5×10-12g/s( 偶氮苯 )
Mf≤5×10-12g/s(马拉硫磷 )
|
≤ 0.02mV
|
≤ 0.15mV/h
|
≥103
|
进口铷珠、适用于含氮、磷有机物残留分析
|
|
注：外型尺寸: 630*460*460mm 整机重量：49 kg 输入电源：AC 220V±10% 50HZ 2KW
|
|||||
