上海泰勒阀门有限公司

供应隔膜式雨淋阀，ZSFM型隔膜式雨淋阀，消防隔膜式雨淋阀，隔膜式雨淋阀工作原理
概述：

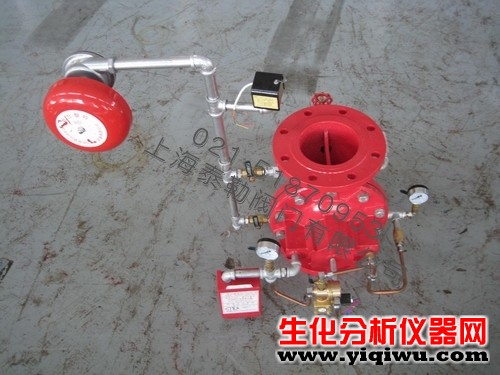

ZSFM系列隔膜雨淋阀由主阀，水力警铃，压力开关，手动球阀，电磁阀，三通球阀，针阀及控制管路等组成。配以开式喷头、水幕喷头、闭式喷头及火灾报警控制系统即可组成相应的水喷灭火系统。具有结构简单、操作容易、安全可靠、安装维护方便等特点。失火时，雨淋阀开启，系统开式喷头一齐自动喷水灭火处火源，而且可以同时自动向整个被保护的面积上喷水，从而防止火灾的蔓延和扩大。适用于易结冰或需重点保护的火灾危险性大的建筑物和场地。
结构及用途：
ZSFM系列隔膜雨淋阀主阀采用隔膜将主阀分为上下两腔，上腔为控制腔。利用上下腔面积差产生水压力实现主阀密封。未失火时，三球阀手柄向下，针阀、检修球阀、末端球阀为开启状态，电磁阀、手动球阀、排放球阀为开闭状态，压力表1灰进口压力，压力表2为0。此时主阀为关闭状态。失火时，有三种控制方式控制主阀开启灭火。主阀开启后，压力进入压力开关和水力警铃，水力警铃发出警声；压力开关控制中心发出信号或开启消防泵。隔膜雨淋阀具有防复位结构，主阀开启10％后防复位装置自动启动，防止由于误操作而使主阀回位。灭火后，切断传动管网，关闭电磁阀、手动球阀和末端球阀即可关闭主阀。 结构合理、美观：雨淋阀控制管线选用优质铜管，合理配置控制元件，使控制阀门简单，明了。
控制、操作方便、可靠：三种控制方式确保主阀开启，且三种控制方式中任一种控制方式均能开启主阀。
内置防复位装置：防复位装置内置简化了控制配管。防复位装置的启动由主阀自动控制，复位操作简单。
雨淋灭火系统组成及工作原理：
雨淋灭火系统由电控雨淋阀、开式或闭式喷头（另外购买）、水流指示器（另外购买）、水力警铃、压力开关（另外购买）、电控制柜（另外购买）等组成电控制雨淋系统。在工作伺应状态时，雨淋阀将消防水封闭于管网供水侧，系统侧管网中没有水。
当保护区内探测器将测得的火灾信号传送至控制中心，再由控制中心将信号处理后，向雨淋阀上的电磁阀发出启动信号，电磁阀打开，隔膜室泄压，雨淋阀启动，水从供水侧进入系统管网,通过喷头喷向保护区，实施灭火。
雨淋阀隔膜腔内水压的高低控制着雨淋阀的启闭，当通过打开电磁阀或由工作人员打开紧急手动快开阀使隔膜腔内水压下降到一定值时，隔膜被供水压力顶开，水流进入系统侧管网灭火。
雨淋阀也可配湿式或干式控制管网，组成湿式或干式控制系统，当控制管网的喷头爆裂使隔膜腔的水压下降，阀打开。
本阀设有防复位装置，压力腔内的水压一经泄压后，无论电磁阀或手动快开阀是否重新被关闭，压力腔均不能重新升压，阀仍保持开启状态，可保证灭火过程中不会因断电而使雨淋阀重新关闭。
主要零件及材质：
编号 零件名称 材质 编号 零件名称 材质 编号 零件名称 材质
1 阀盖 铸铁：球圣铸铁 5 膜片压板 青铜 9 0型圈 橡胶 (BUNA-N)
2 0型圈 橡胶旧 (BUNA-N) 6 膜片 尼龙强化橡胶 10 0型圈压板 青铜
3 轴套 青铜 7 阀体 铸铁：球圣铸铁 11 阀座 青铜
4 弹簧 0Cr18N19 8 阀盘 青铜 12 轴 0Cr18N19
主要外形及连接尺寸：
型号 公称通径 DN 1 D D1 Z-φd H1 H
PN10 PN16 PN25 PN10 PN16 PN25 PN10 PN16 PN25 PN10 PN16 PN25
ZSFM80 80 241 160 160 145 145 4-18 8-18 200 200
ZSFM100 100 292 220 235 180 190 8-18 8-23 230 375
ZSFM150 150 356 285 300 240 250 8-22 8-28 340 500
ZSFM200 200 495 340 360 295 310 8-22 12-28 410 635
ZSFM250 250 622 395 405 425 350 355 370 12-23 12-28 12-31 500 780
ZSFM300 300 698 445 460 485 400 410 430 12-23 12-28 16-31 600 915
阀体结构启闭状态示意图

雨淋阀配置及系统示意图

安装要求：
1) 系统应安装于有采暖且照明良好的室内，并在周围留出约0.5m的空间以便于安装和维修。
2) 安装之前彻底冲洗掉供水管路中的异物。
3) 可以垂直、水平安装雨淋阀,但注意电磁阀的安装始终应保持电磁铁芯竖直状态。
4) 为了维修、调试方便，应在雨淋阀的前后分别安装阀前供水控制阀和阀后控制阀。
出厂检验：100% 2.4MPa水压（阀瓣打开和关闭两种状态）
工作压力：0.14～1.2MPa 电磁阀启动电源:DC24V
订货须知
1) 用户在订货时请在订单上写所需要产品的名称、数量、规格、型号、交货日期。
2) 本产品每套包括：雨淋阀1台,1.6MPa压力表2只,水力警铃一套,使用说明书、合格证各1份。其它配件如信号闸阀(蝶阀)、闸阀、压力开关等须单独订货。
3) 雨淋阀装置在特殊的环境(如腐蚀严重)、防爆场合中使用,用户需说明使用环境情况,我公司可按不同特殊环境给予特殊订货。
4) 雨淋阀安装之前应冲洗供水管网,使其内部清洁无污物，检查雨淋组是否有碰损，然后按安装示意图安装。
5) 雨淋阀可以竖、卧安装，但电磁阀必须水平安装。
6) 每季度进行一次试警铃试验。目的是检查系统情况，使其始终保持正常状况。
7) 雨淋阀装置应每年检修一次，冲洗管道，清除水垢 、铁锈、污物等；检查各零件是否损坏；节流孔有无堵塞；阀座有无水垢、锈蚀、杂质。
本参数、说明只是提供参考。欢迎你的来电选购，我公司能给以提供更多资料！
