| 主要技术指标 | |||
|

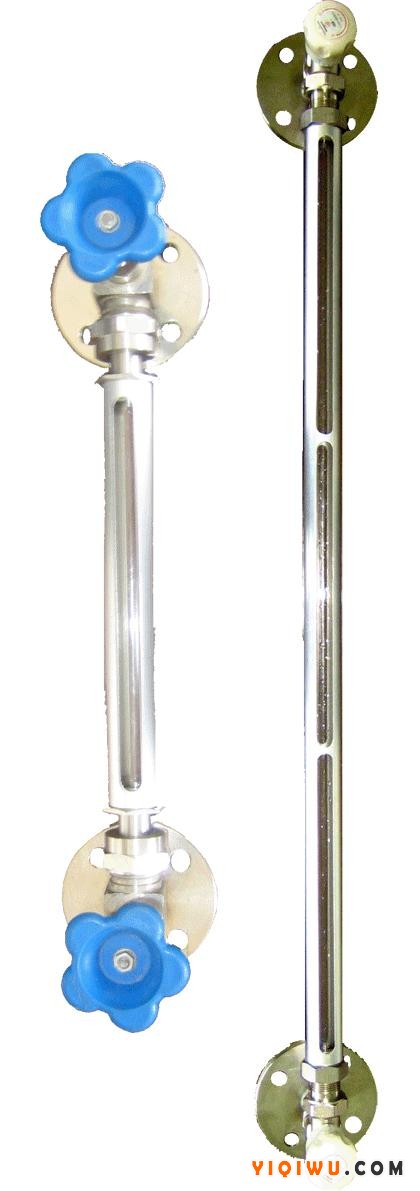

*UG-01系列普通玻璃管液位计*
|
|||
 |
测量范围：300～1700mm | |
公称压力：PN1.6MPa |
|
|
连接形式：螺纹连接G3/4" 或 M27×1.5 | |
工作温度：≤180℃ |
|
接液材质：碳钢或不锈钢1Cr18Ni9Ti | |
伴热蒸气压力：≤0.6MPa |
|
伴热蒸汽夹套接头：ZG1/4″（内螺纹） | |
针阀自动关闭压力：≥0.2MPa |
|
过渡法兰连接：JB/T82.1-94 DN20 PN1.6MPa平面法兰 | ||
|
*UG-02系列普通玻璃管液位计*
|
|||
|
测量范围：300～1700mm | |
公称压力：PN1.6MPa |
|
|
法兰标准：DN20 JB/T82.1-94（平面法兰） | |
工作温度：≤180℃ |
|
接液材质：碳钢或不锈钢1Cr18Ni9Ti | |
伴热蒸气压力：≤0.6MPa |
|
伴热蒸汽夹套接头：ZG1/4″（内螺纹） | |
针阀自动关闭压力：≥0.2MPa |
|
*UG-03系列大口径快速玻璃管液位计*
|
|||
|
测量范围：300～1700mm | |
接液材质：碳钢或不锈钢1Cr18Ni9Ti |
|
|
伴热蒸气压力：≤0.6MPa | |
伴热蒸汽夹套接头：ZG1/2″（内螺纹） |
|
快开（快闭）阀自动关闭压力：≥0.2MPa | ||
|
工作温度：-20～180℃（普通玻璃管） -40～400℃（石英玻璃管） | ||
|
法兰标准：DN20 PN1.6MPa PN2.5MPa JB/T82.1-94 平面 PN4.0MPa PN6.3MPa JB/T82.2-94 凸面 | ||
|
公称压力：PN1.6MPa（普通玻璃管） 2.5、4.0、6.3MPa（石英玻璃管） | ||
|
*UG-S系列双色石英玻璃管液位计*
|
|||
|
测量范围：300～1700mm | |
公称通径：DN20 DN150（顶装式） |
|
|
工作温度：-50～520℃ | |
接液材质：碳钢或不锈钢1Cr18Ni9Ti |
|
伴热蒸气压力：≤0.6MPa | |
伴热蒸汽夹套接头：ZG1/2″（内螺纹） |
|
针阀自动关闭压力：≥0.2MPa | ||
|
公称压力：1.6、2.5、4.0、6.3MPa ；10MPa以上特殊制造 | ||
|
法兰标准：PN1.6MPa PN2.5MPa JB/T82.1-94 平面 PN4.0MPaPN6.3MPaPN10.0JB/T82.2-94 凸面 | ||
|
*UGS-04系列双色玻璃板水位计*
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
