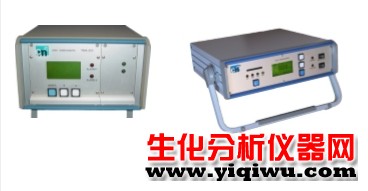

德国CMC 微量水分析仪 TMA-202电解法
五氧化二磷传感器利用电解水分子为氢气与氧气原理，此传感器由一个玻璃材质的圆柱和
两根并行的电极组成，根据具体应用来选择电极材质（通常由铂或铑金属丝制成），并在
两根电极之间涂有很薄的一层磷酸H3PO4膜层，在两电极之间出现的电解电流，使酸中的水
分分解为H2和O2，此过程的最终产物是五氧化二磷，P2O5是高吸湿性物质，因此从样气中
吸收水分，通过连续的电解过程，在样气的水分含量与电解后的水分之间建立平衡，电解
电流与样气中水分含量成比例，信号经过仪器内部信号放大器处理，然后显示并数据读出。
此原理适合分析Xe、Ar、Kr、He、D2、F2、N2、H2、O2、O3、HBr、PH3、SF6、Freon、 C2H2、CO2、CH4、Natural gas，尤其适合高纯酸气如Cl2、HCl、SO2、H2S 等气体微量水 分测量（极少数会同磷酸发生化学反应的气体除外）。
德国CMC微量水分析仪TMA-202技术参数：
量 程：0-10/100/1000/2500ppm/v（自动量程切换）
精 度：全量程的1%
灵 敏 度：全量程的0.1%
显 示 器：液晶显示器，带背景光
模拟输出：0/4-20mA或0-10V
报警输出：2个报警继电器输出
样气流速：20Nl/h
建议压力：0.1-0.5barg
样气温度：5-150℃
响应时间：<1秒 T50 响应：<8秒
环境温度：5-65℃
线 缆：标配3米，最长300米可选
尺 寸：宽482mm×高133mm×深350mm（机架式）
宽300mm×高260mm×深280mm（壁挂式）
宽257mm×高160mm×深316mm（台 式）
英肖仪器仪表（上海）有限公司是德国CMC授权中国区代理，正规渠道，品质保证。更多德国cmc微量水分析仪资料请致电英肖仪器仪表（上海）有限公司021-66015906获取
德国CMC便携式微量水分析仪TMA-210
TMA -210微量水分析仪用于检测含量在0到2500ppm/v范围的气体中微量水。
仪器包含三个主要模块： 水分传感器 ,电 源 ,放 大 器 .这些模块可以安装在台式、便携式、壁挂式或19’’机架式外壳中。
微量水分析仪TMA是全微处理器控制的，专为恶劣环境使用而设计。高技术的固态放大
器可以设计成固定式和便携式。
可以设定两级报警，5个自由电位式继电器用于量程定义，一个模拟输出和串行接口
RS232（可选）。
远程控制时，有5个隔离输入触点用于外部切换量程，系统有4个设置模式：手动、外部
连接、自动量程、RS 232（可选）。高质量的LCD显示以ppm/v为单位的测量结果、设
定的报警限、仪器模式（如：自动量程）。
传感器连接器为专业的高质量防水结构（MIL-STD-1344 A）。
仪器时开启，自动执行自检。
在有爆炸危险区域内使用仪器进行检测时，请使用防爆安全栅。
便携式内置充电电池及充电器。
性能参数
放大器 TMA-210 (100L/h)
量程范围 0- 10ppm/V
0- 100ppm/V
0- 1000ppm/V 0- 2500ppm/V
服务－菜单再生传感器（5200ppm/v）
精 度： 优于全量程的+/-1%
灵 敏 度： 优于全量程的+/-0.1%
操 作： 手动，远程控制，自动量程，RS 232
数据输出： - 2 自由电位式继电器用于报警 (alternate contact) (300 VA, max. 230 V) - 5自由电位式继电器用于量程定义 (closing contact), (max. 10 W/10 VA, max.100 V)
模拟输出： 0-20 mA (<500 Ohm) 非隔离
带量程定义 0-20 mA (<500 Ohm) 非隔离
0-10 V (>100 kOhm) 非隔离
显 示： 多功能液晶显示器
可选串口： RS 232-Modem（24V）
数据输入： 通过5个继电器外部远程控制量程切换
校 准： 自动零校准、自动跨度气体校准（自检查）
电 源： 80-230 VAC
保 险 丝： 2 x 1,0A(MT)
功 率： 8 W
操作温度： -10°C到+50°C
外壳防护： IP 54
尺 寸： L 257mm x H160mm(3U) x D316mm
重 量： 6Kg
探头
样气流速： 100 sl/h
气体压力： 0.1barg 到1.5 barg
环境温度： +5°C到+50°C
样气温度： +5°C到最大+150°C
响应时间： <1s
升温时间T 50: <8s
精 确 度： 优于全量程的+/-1%（使用cmc-放大器）
检 测 限： 0.1ppm/v 的H2O（使用cmc-放大器）
传感器线缆： 标准3m（按要求可以延长到500米长度）
屏蔽线，带高质量防水接头（LEMO）
尺 寸： 高：120mm,半径：43mm重量：300g
气体连接： 6 mm接头
传感器杆： 铂电极或铑电极
O 型 圈： VITON(FEP或Kalrez可选)
传 感 器： TMS-SS
不锈钢电解池
耐压：10barg
TMS-M
蒙乃尔合金400电解池
耐压：10barg
TSM-H
哈式合金电解池
耐压：10barg
TMS-G
玻璃电解池
耐压：0.5barg
