GTJ-Evd动态变形模量测试仪 手持落锤弯沉仪


一、 动态变形模量测试仪用途概述
GTJ-Evd型动态变形模量测试仪(手持落锤弯沉仪)用于测定路基在动荷载作用下的弯沉值（Evd），从而评估路基的承载力和变形量。适用于受动荷载作用的铁路、公路、机场、城市交通、港口、码头及工业与民用建筑的地基施工质量监控检测，特别适用于场地狭窄地段检测，如路桥（涵）过渡段及路肩的检测，既有线路基等。它能快速测出动态变形模量Evd值。
适用标准：中华人民共和国行业标准《铁路工程土工试验规程》（TB10102-2010）“Evd 平板载荷试验”。

二、 动态变形模量测试仪产品特点；
1、采用进口传感器及部分元器件，测试精度高。
2、液晶中文显示，在不同的界面下有相应的中文提示：并带有背光，在各种环境下有较好的可视度。
3、操作简单、测试速度快，检测一点只需35秒。
4、自动计算Evd值，并显示曲线，准确直观。
5、手持式主机，配蓝牙微型打印机，现场直接打印，确保测试结果准确、客观。
6、USB传输接口，便于连接与电脑连接。
7、该仪器模拟列车高速行驶时对路基产生的冲击效应，与静载试验相比，更能反映路基土的实际受力情况。
8、无核辐射及废气污染，操作使用安全、环保。
9、内置大容量可充电锂电池，持续工作时间大于12小时。

三、 动态变形模量测试仪技术参数
1、 适用及检测范围：符合现行规范的各类路基土及基床填料。
（1）适用的土壤种类范围与K30平板载荷仪相同，即可用于不大于载荷板直径1/4的各类土和土石混合填料。
（2）测试范围：10Mpa≤Evd≤225Mpa（3）测试影响深度：0～500mm
2、 加载装置
（1）加载装置重：15kg，其中落锤重：10kg
（2）最大冲击力：7.07kN
（3）冲击力持续时间：18±2ms
3、 载荷板
重量：15kg，直径：300mm，厚度：20mm
4、 沉陷测定仪
（1）沉陷测试范围：0.10mm～2.00mm
（2）存储容量：2000组测试数据
（3）重量：1kg
（4）电源：3.7V/3.8AH锂离子电池

5、环境温度范围：-10℃～40℃

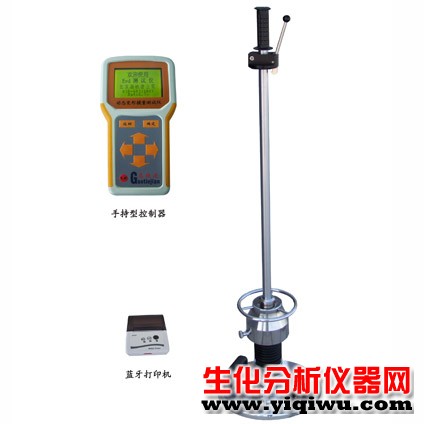

四、 动态变形模量测试仪仪器构成
1．加载装置
2、荷载板
3、电子沉陷测定仪
4、蓝牙微型打印机
