1.1 仪器概述

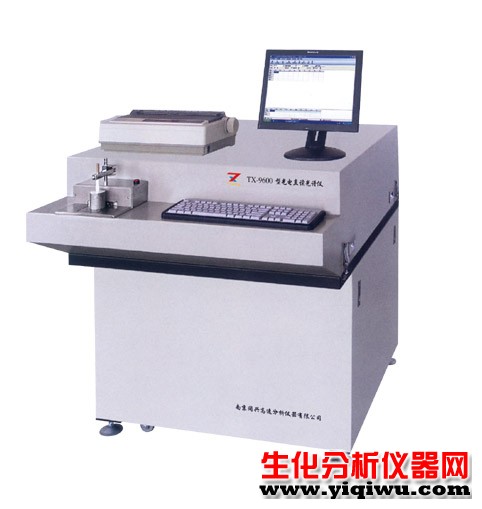

Tx-9600型光电直读光谱仪是分析黑色金属及有色金属成分的快速定量分析仪器。本仪器广泛应用于冶金、机械及其他工业部门，进行冶炼炉前的在线分析以及中心实验室的产品检验，是控制产品质量的有效手段之一。
1.2仪器特点
1、 仪器结构设计合理，电子系统采用国际标准机笼，高集成化电路设计。
2、 分析速度快、重复性好、稳定性好。
3、 采用高稳定的激发光源，激发频率在150—500Hz之间变化，可达到最佳的分析效果。
4、 采用高集成化的采集和控制系统，自动化程度高。
5、 测控系统采用单板机测量与控制，与上位计算机进行数据交换，提高了运行速度。
6、 通过计算机软件来调整每个通道的光电倍增管负高压，通道负高压分8档调整，从而大大地提高通道的利用率和分析谱线的最佳线性范围在分析不同材质中的采用，减少了通道的采用数量，降低了成本。
7、可用于多种基体分析： Fe、Co、Cu、Ni、Al、Pb、Mg、Zn、Sn等。
8、采用纯中文Windows系统下的操作软件，操作简单易懂。
9、计算机软件建有数据库系统，方便了测量数据的查询与打印，也可通过网络远程传输数据，方便快捷。
10、各项系统独立供电，组成单元，使用方便，维护简单。
11、采用光学部分恒温措施，保证了仪器的正常运行，从而降低了对环境的要求。
1.3技术指标
1.3.1激发光源：
供电电压：50Hz、220V±1%
输入功率：1.0KVA
充电电容：预燃6μF， 曝光1.5μF
峰值电流：预燃120A， 曝光30A
主回路峰压：300VDC(采用自动调整峰压)
引燃电路：脉冲幅度：+15KV
辅助间隙：采用隧道二极管
放电频率： 400 Hz /200 Hz（可选择150Hz--500Hz）
样品台分析间隙：4mm
1.3.2分光仪：
分析波段范围：160~450nm
机刻凹面光栅：曲率半径 1000mm
刻划密度：1667线/mm
刻划面积：30×50mm2
闪耀波长（一级）：300nm
线色散：0.55nm/mm
入射狭缝宽度：20μm
出射狭缝宽度：50μm、75μm
允许最多通道：31个（可扩张到64个通道）
分光仪局部恒温：35℃±0.5℃
1.3.3 测控系统：
测控系统：采用单板机测量和控制，与上位计算机进行数据交换
测量方式：分段积分
积分电容容量：0.047μF
重现性：RSD≤0.2%
光电倍增管高压电源：
电压：-1000V
稳定度：8小时优于0.5%
高压调节：从-550V到-1000V变化，分8（0-7）档调整
高压设置：用户通过计算机软件改变
1.3.4 外形尺寸：
主机：1250×900×1200
重量：约90Kg
