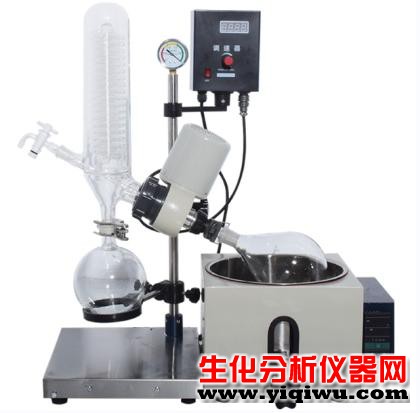

实验室旋蒸仪手动升降1L旋转蒸发仪工作原理：蒸发瓶恒速旋转，水浴锅恒温加热，在此条件下：物料在蒸发瓶内壁形成大面积均匀薄膜蒸发，在真空条件下可以提高蒸发效率（需连接真空装置），溶媒蒸汽经玻璃冷凝盘管时冷却成液体（需连接冷却装置），回收于收集瓶。产品使用需配套真空装置（循环水式、旋片式、隔膜式等真空泵），冷却循环装置组成系统装置。
基本配置：与物料接触部分采用高硼硅玻璃（膨胀系数3.3）和聚四氟乙烯材料，性能稳定不易与物料起化学反应。主体支架采用铝合金材质。
密封系统采用聚四氟乙烯+氟橡胶复式组合密封。
活塞式加料阀套接聚四氟乙烯加长管，可在真空状态下连续进料蒸发瓶。
一体式冷凝器，直立双层蛇形盘管。
旋转、加热电源开关控制,翘式按键（ON-OFF）。
电子无极调速，通过旋扭微调。锅胆采用铝合金+特氟隆复合锅，加热盘封闭加热，PT100型传感器,温度数显。
主机电动升降，手把开关翘式按键上升、下降。旋转、加热双熔断器保护。
实验室旋蒸仪RE-201D手动升降1L旋转蒸发仪参数:
型号 | RE-201D、RE-301、RE-501型 |
电压频率 | 220V/50HZ |
整机功率 | 2040W |
旋转电机功率 | 40W |
加热功率 | 2000W |
真空度 | 0.098Mpa |
旋转瓶容量 | 3LΦ195mm/Φ50法兰口 |
收集瓶容量 | 2lΦ166mm/35#球磨口 |
旋转速度 | 0-120rpm/min |
控温范围 | 室温-180℃ |
控温精度 | ±1℃ |
浴锅升降行程 | 200mm |
冷凝器尺寸 | Φ100×530H(mm) 下35#球磨塞 |
冷凝面积 | 0.26㎡ |
加料阀 | 19#标塞阀 进料咀(宝塔接头)外径10mm |
真空抽气咀 | 宝塔接头外径10mm |
冷凝盘管进出循环咀 | 宝塔接头外径12mm |
锅胆尺寸容量 | Φ265×160H(mm) 约8.8L 7.3KG |
整机占空间尺寸 | 740×330×970mm宽深高 |
机器净重 | 23KG |
包装尺寸 | 990×620×470mm 木箱0.29m3 |
包装重量 | 40KG |
