75路面砖劈裂抗拉夹具试件处理：
■整块路面砖用为试件，当其侧面存在助或其他不规则凹凸时，需对基进行切割或磨光加工，使试件侧面为平直面。
■透水路面砖劈裂抗拉试验的受力截力应满足下列条件
a、对于矩形透水路面砖，，且受力截面平行或垂直于试件各侧面。
b、受力截力穿过透水路面砖顶面的形心。
c、受力截面的破坏长度L应尽可能地长。
■用蜡笔、钢直尺在路面砖的顶面和底面上划出受力截面的位置线。
■以试件受力截面的位置线为中线，磨削出一条宽度大于20mm，要求磨削出来的上下两个面是平行的，在工作台上用水平尺和一块钢垫片进行校验。磨削深度尽量小，对于顶面平整的路面砖，单向磨削深度应不大于2mm，有凹凸不平面层透水砖面层的磨削深度可大于2mm。
■用游标卡尺在两个加荷处测出试件的厚度T，，用钢直尺测量加荷处的宽度。
■将试件浸没在（20±5）℃的水中，（24±3）h后取出，擦干表面水分，立即开始试验。

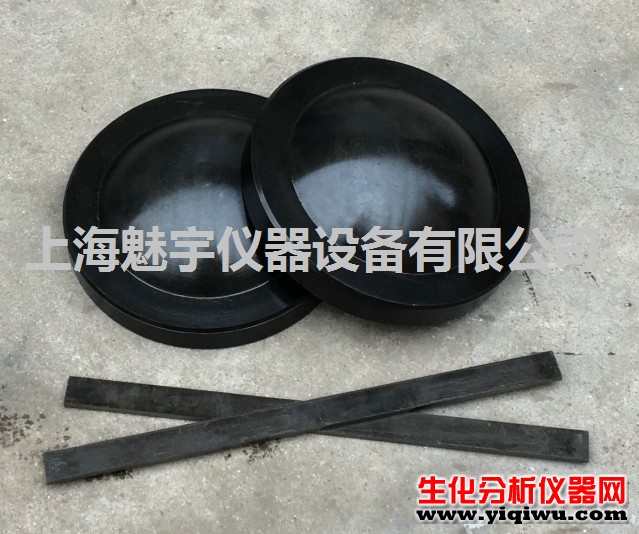

75路面砖劈裂抗拉夹具技术参数：
■接触面半径为75±5mm
■垫片厚4±1mm
■垫片宽15±1mm
75路面砖劈裂抗拉夹具产品简介：
透水路面砖的劈裂抗拉试验装置适用于透水路面砖的劈裂抗拉的试验方法。工作台面积合适、表面为硬质材料的平滑平面，使用水平尺校验合格后方可投入使用。
