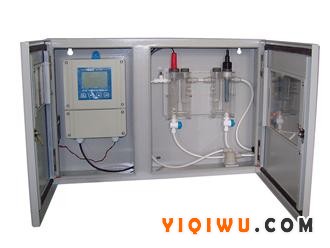

LS/CCW-M2一体式循环冷却水自动管理系统
产品介绍
基本应用场合及说明
LS/CCW-M2一体式循环冷却水自动管理系统广泛应用于所有的循环冷却水系统，可对水质电导率浓缩倍率和pH,温度等指标实行连续监控，并实现对老化水质的自动排污和补水，超温条件下的投冰和补水的自动控制。
性能特点
一体化仪表系统集成，开创性的将复杂的问题简约化和自动化处理
利用电导率的变化实现对老化水的排污和补水
旁流式取样测量方案，施工简单，便于维护，不承受变压
日历定时或循环定时功能预约，灭菌剂的定时投加
大量程石墨传感器、免维护无极板传感器双选择
依据排污时间的水质维护药剂的投加
技术参数
规格机型 LS/CCW-M2
外壳材质 ABS+PC
保护等级 IP65 (防水锁母进线≥5mm)
pH值测量 传感器：pH测量电极
测量范围：pH :2.0 ～ 12.0
测量分辨率：0.1pH
测量精度：≤±0.1
使用温度：0 ～ 40℃
极限压力：0.6MPa
电导率测量传感器：10.0电导率测量电极
测量范围：0.0 mS/cm ~50.0mS/cm
测量精度：±1%(FS) ± 1digit
测量分辨率：0.1 mS/cm
稳定度:≤(±1%(FS) ± 1digits)/24h
温度补偿范围:0 ～ 50℃
极限压力:0.6MPa
流量测量 显示范围：0~99999999m3 ，小数点位置可设
显示分辨率：1m3
输入信号类型：4~20mA变送输入
测量精度：≤±0.05mA
测量分辨率:0.01mA
水温度测量 显示范围：0.0 ~ 99.9 ℃
显示分辨率：0.1℃
测量精度：0.5℃
测量分辨率：0.1℃
化学药剂投加种类
依据排污/注水量投加或排注水时间投加的阻垢/缓蚀类药剂：1种
杀菌/灭藻类药剂：1种
酸碱药剂: 1种
开关量信号输入
采用上拉电位DC24V，光电隔离
药剂溶液箱低液位开关：3路(安装在阻垢剂、缓蚀剂、灭藻剂药箱底部)
流量开关(常开型)：1路(安装在测量或药剂投加旁路管道，做流动指示)
液位开关(常开型)：2路(适合开放水池，也适用密闭管路，监控液位)
开关量信号输出
开关量输出控制继电器为单刀单掷常开型继电器
触点容量： 277V(AC)/3A，30V(DC)/3A
药剂投加控制输出：3路
电磁阀控制输出：3路(1路排污，1路补水，1路投冰水)
定时控制输出：2路(用于传感器定时清洗维护、定时投加相关药剂或其他定时输出功能)
通讯接口 RS-485串行接口：1路
人机接口
240x160液晶显示屏，背景光白色/绿色可软件设置选择
4位图型按键，压感操作
工作环境 温度：0 ~ 60 ℃；相对湿度：≤90%RH
工作电源 AC 85V~265V 50Hz；功耗：≤10W
机箱外观尺寸 235mm×185mm×119mm (H×W×D)
重量 ≤5kg
固定方式 壁挂箱体式
订购单元
基本订购单元：
LS/CCW-M2简约型循环冷却水运行管理系统
注：低成本简化版实用型，满足所有的水循环冷却的中央空调系统
传感器和配件选购单元：
CON2126-13 电导率10.0 cm-1电极
pH-D1A电极
pH-D1B电极
TE-D1 温度电极
LE-1500 液位传感器
FL-3200 流动开关
S-CCW-1 一体化流通装置型(带流速调节功能）
S-CCW-1P 测量流通装置型（带流速调节功能）
