点击图片查看原图

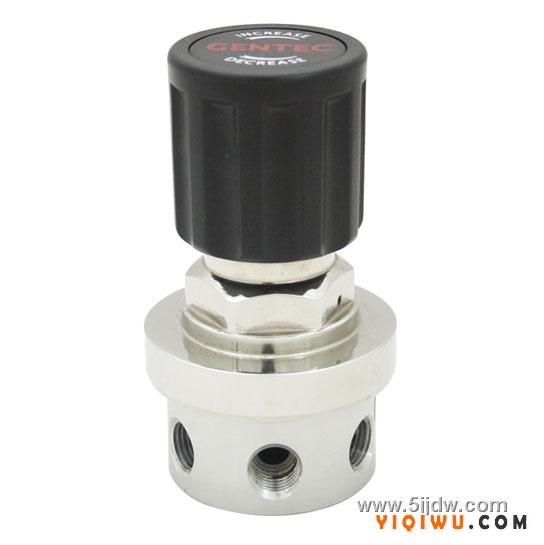

R13系列不锈钢减压器,单级式膜片减压结构,不锈钢膜片压力传输,输出压力稳定,主要应用于大流量气体系统,适用于纯静气体,标准气体,腐蚀性气体.
设计特点:
单级式减压结构,
母体与膜片采用密封形式
母体螺纹:进出气接口3/4"npt(f) 压力表,安全阀接口1/4NPT(F)
内部结构易吹扫
内设过滤网
可采用面板式安装或墙式安装
|
特性参数 |
材质 |
重量 |
|
最大输入压力：500，1500psig |
母体：316L Brass |
2.7kg |
|
输出压力：0-15 0--25 0--75 0-125 psig |
上盖：316L Brass |
|
|
膜片：316L |
|
|
|
安全测试压力：1.5倍最大输出 |
过滤网：316L |
|
|
适用温度：-40度--+74度 |
阀座;PCTFE,PTRE,VESPEL |
|
|
泄漏率：2*10-8atm cc/sec he |
弹簧：316L |
|
|
Cv值：1.8 |
阀芯顶杆：316L |
|
|
|
|
|
|
型号 |
说明 |
价格 |
类别 |
|
R13BX-FMW-00-00 |
Body&bonnet:nickel plated brass,,500psig/15psig 不带压力表,不带进出气接头 |
6300 |
A |
|
R13LX-FLW-00-00 |
Body&bonnet:nickel plated brass,500psig/25psig 不带压力表,不带进出气接头 |
6300 |
A |
|
R13LX-FHW-00-00 |
Body&bonnet:nickel plated brass,3000psig/125psig 不带压力表,不带进出气接头 |
6300 |
A |
|
|
|
|
|
|
|
--P面板安装规格别加费用 |
90 |
|
|
|
--V输出带调节阀规格别加费用 |
450 |
|
