产品用途

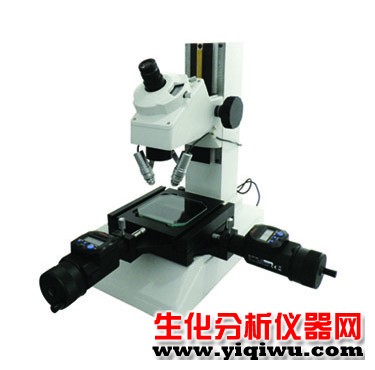

GMA数显测量显微镜能方便地读取数显显示数值(采用进口数显表)，以测量工件的孔径、孔距等尺寸以及角度、使用任选的目镜组还能检验螺纹以及齿轮形状等。设计非常紧凑、重量轻、最适合设置在加工现场受到限制的场所。
产品规格
规格参数
光路系统 有限远 160mm机械筒长
观察头 单目头、45°倾斜
目镜 WF15X
物镜 倍率 数值孔径(N.A.) 工作距离(W.D.)
2× 0.1 58.4
放大倍数 30×
测量工作台 读数装置参数 X轴移动范围 50mm
Y轴移动范围 50mm
测微头移动量 25mm
测微目镜范围 0°- 360°
分划值 6'
数显手轮最小单位 0.001mm
载物台直径 152×152mm
中心玻璃台直径 96×96mm
玻璃台载重 5KG
测量精度 在X向或Y向，每5mm的测量精度不低于0.005mm
工件高度 110mm
调焦机构 调焦手轮进行上下调焦
照明系统 透射，带绿色滤光片，亮度可调
单灯倾斜反射照明，亮度可调节，光源 24V2W
仪器尺寸 长宽高：262*220*325mm
可升级配件 目镜：20×
物镜：5× 10×
数显显示箱
X-Y数显进口三丰手轮
回转工作台
