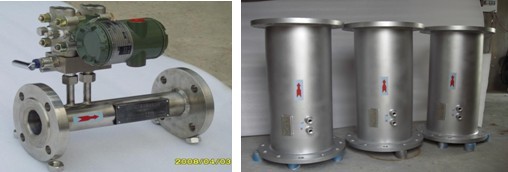

点击图片查看原图
主要用途
可用于测量饱和蒸汽、过热蒸汽、气体、液体和其他特殊流体流量：如
*各种煤气：焦炉煤气、高炉煤气、转炉煤气、混合煤气和半水煤气、天然气、沼气、液化石油气和瓦斯气等；
*各种油类：原油、燃料油、重油、渣油、含水乳化油、回流油、柴油、机油、煤油、汽油和润滑油等；
*各种碳氢化合物气体：如烷烃类（甲烷等）、稀烃类（丙稀气）等；
*各种腐蚀性气体：如干、湿氯气，干、湿氯化物气体等；
*气压站制造的各种气体：如乙炔气、O2、H2、N2、Hr2、CO2、CO等；
*空压站制造的各种气体：如压缩空气，包括含水含油含尘埃的气体等；
*锅炉房烟道气，鼓风机风量，引风机风量等；
*各种液体水：如原水、纯水、去离子水、井水、河水、自来水、工业用水等；
*各种有机溶剂液体：如甲苯乙苯、甲醇乙醚、乙二醇、二甲苯和酒精等；
*特殊液体流量：如油加沙，含汽泡的水（H2O+N2、H2O+CO2）等。
应用领域
适用于热电站供汽公司、造纸、印染、纺织、化纤、冶金、石化、矿山、钢铁、油田、医药、生物、食品、精细化工、学校、科研等需要测量蒸汽、气体和液体流量的地方。
主要特点
*测量范围宽：通常为10：1，如果参数选择合适还可提高到20：1或以上
*输出差压稳定：V锥体尾部负压波动小，测量值稳定
*永久压损小：适用于口径大但流量小的场合测量煤气、天然气和压缩空气等
*具有自整流功能：可测量混相流（如油加沙、含油乳化水、含气泡的水等）
*具有自清扫功能：无杂物滞留，适用于测量脏污流（如煤气中含焦油多等）
*安装要求直管道短：上游0—3D，下游0—1D（D为管道直径）
*长期稳定性好：流体被逐渐收缩到管道内边壁，对V锥体磨损小，流量系数能长期保持不变，一般不用重复标定
*可测量高温高压流体：温度可达600℃、压力可达64Mpa，其他流量计很难测量这样的高温高压流体。
如何正确选择仪表口径
仪表口径的选择是能否用好流量计的重要工作，要获得准确的测量结果，选型时除注意介质温度、介质压力和安装环境等技术参数外，其中流量范围的选择尤为重要，流量太小仪表难以检测出信号，流量太大，仪表容易超量程。由于V锥体的直径尺寸不是固定值，需要根据客户提供的流量范围等工艺参数来设计。下表中，仪表口径对应的流量范围仅供参考。
1、测量液体（水）量范围 （口径DN：mm；流量单位：m3/h）
|
口径
|
下下限
流量范围段
|
下限
流量范围段
|
中间段1
|
中间段2
|
上限
流量范围段
|
上上限段
流量范围
|
|
4
|
4.5—45l/h
|
9—90 l/h
|
13.—134 l/h
|
18—180 l/h
|
22.—226 l/h
|
略
|
|
6
|
10—100 l/h
|
20—203 l/h
|
30—305 l/h
|
41—410 l/h
|
51—508 l/h
|
|
|
10
|
28—282 l/h
|
57—570 l/h
|
85—850 l/h
|
113—1130 l/h
|
141—1410 l/h
|
|
|
15
|
0.06—0.6
|
0.12—1.27
|
0.19—1.9
|
0.25—2.5
|
0.31—3.1
|
|
|
20
|
0.11—1.1
|
0.22—2.2
|
0.34—3.4
|
0.45—4.5
|
0.56—5.6
|
|
|
25
|
0.18—1.8
|
0.35—3.5
|
0.53—5.3
|
0.71—7.1
|
0.88—8.8
|
|
|
32
|
0.29—2.9
|
0.58—5.8
|
0.87—8.7
|
1.16—11.6
|
1.45—14.5
|
|
|
40
|
0.45—4.5
|
0.9—9.0
|
1.35—13.5
|
1.8—18
|
2.25—22.5
|
|
|
50
|
0.71—7.1
|
1.42—14.2
|
2.13—21.3
|
2.84—28.4
|
3.55—35.5
|
|
|
65
|
1.19—11.9
|
2.38—23.8
|
3.57—35.7
|
4.76—47.6
|
5.95—59.5
|
|
|
80
|
1.8—18
|
3.6—36
|
5.4—54
|
7.2—72
|
9.0—90
|
|
|
100
|
2.8—28
|
5.6—56
|
8.4—84
|
11.2—112
|
14—140
|
|
|
125
|
4.4—44
|
8.8—88
|
13.2—132
|
17.6—176
|
22—220
|
|
|
150
|
6.3—63
|
12.6—126
|
18.9—189
|
25.2—252
|
31.5—315
|
|
|
200
|
11.3—113
|
22.6—226
|
33.9—339
|
45.2—452
|
56.5—565
|
|
|
250
|
17.7—177
|
35.4—354
|
53.1—531
|
70.8—708
|
88.5—885
|
|
|
300
|
25.4—254
|
50.8—508
|
76.2—762
|
101.6—1016
|
127—1270
|
|
|
350
|
34.6—346
|
69.2—692
|
104—1040
|
138—1380
|
173—1730
|
|
|
400
|
45.2—452
|
90.4—904
|
136—1360
|
180—1800
|
226—2260
|
|
|
450
|
57.2—572
|
114—1144
|
172—1720
|
228—2280
|
286—2860
|
|
|
500
|
70.6—706
|
141—1412
|
212—2120
|
282—2820
|
353—3530
|
|
|
600
|
101—1017
|
202—2020
|
303—3030
|
404—4040
|
505—5050
|
|
|
700
|
138—1384
|
276—2760
|
414—4140
|
552—5520
|
690—6900
|
|
|
800
|
180—1808
|
360—3600
|
540—5400
|
720—7200
|
900—9000
|
|
|
900
|
229—2289
|
458—4580
|
687—6870
|
916—9160
|
1145—11450
|
|
|
1000
|
283—2826
|
566—5660
|
849—8490
|
1132—11320
|
1415—14150
|
|
|
1200
|
407—4070
|
814—8140
|
1221—12210
|
1628—16280
|
2035—20350
|
|
|
1400
|
553—5538
|
1106—11060
|
1659—16590
|
2212—22120
|
2765—27650
|
|
|
1600
|
723—7234
|
1446—14460
|
2169—21690
|
2892—28920
|
3615—36150
|
注1：上表中，不同流量范围段将对应不同的V锥体等效直径比；
注2：上上限流量范围段略是指V锥体可做成很小很小，用于测量流速很高的液体。
2、测量气体（工况）流量范围 （口径DN：mm；流量单位：m3/h）
|
口径
|
下下限
流量范围段
|
下限
流量范围段
|
中间段1
|
中间段2
|
上限
流量范围段
|
上上限段
流量范围
|
|
4
|
45—450l/h
|
90—900 l/h
|
130—1300 l/h
|
180—1800 l/h
|
220.—2260 l/h
|
略
|
|
6
|
100 l/h—1
|
203 l/h—2
|
305 l/h—3
|
410 l/h—4
|
508 l/h—5
|
|
|
10
|
282 l/h—3
|
570 l/h—6
|
850 l/h—9
|
1.13—11.3
|
1.41—14.1
|
|
|
15
|
0.6—6
|
1.2—12.7
|
1.9—19
|
2.5—25
|
3.1—31
|
|
|
20
|
1.1—11
|
2.2—22
|
3.4—34
|
4.5—45
|
5.6—56
|
|
|
25
|
1.8—18
|
3.5—35
|
5.3—53
|
7.1—71
|
8.8—88
|
|
|
32
|
2.9—29
|
5.8—58
|
8.7—87
|
11.6—116
|
14.5—145
|
|
|
40
|
4.5—45
|
9—90
|
13.5—135
|
18—180
|
22.5—225
|
|
|
50
|
7.1—71
|
14.2—142
|
21.3—213
|
28.4—284
|
35.5—355
|
|
|
65
|
11.9—119
|
23.8—238
|
35.7—357
|
47.6—476
|
59.5—595
|
|
|
80
|
18—180
|
36—360
|
54—540
|
72—720
|
90—900
|
|
|
100
|
28—280
|
56—560
|
84—840
|
112—1120
|
140—1400
|
|
|
125
|
44—440
|
88—880
|
132—1320
|
176—1760
|
220—2200
|
|
|
150
|
63—630
|
126—1260
|
189—1890
|
252—2520
|
315—3150
|
|
|
200
|
113—1130
|
226—2260
|
339—3390
|
452—4520
|
565—5650
|
|
|
250
|
177—1770
|
354—3540
|
531—5310
|
708—7080
|
885—8850
|
|
|
300
|
254—2540
|
508—5080
|
762—7620
|
1016—10160
|
1270—12700
|
|
|
350
|
346—3460
|
692—6920
|
1040—10400
|
1380—13800
|
1730—17300
|
|
|
400
|
452—4520
|
904—9040
|
1360—13600
|
1800—18000
|
2260—22600
|
|
|
450
|
572—5720
|
1140—11440
|
1720—17200
|
2280—22800
|
2860—28600
|
|
|
500
|
706—7060
|
1410—14120
|
2120—21200
|
2820—28200
|
3530—35300
|
|
|
600
|
1010—10170
|
2020—20200
|
3030—30300
|
4040—40400
|
5050—50500
|
|
|
700
|
1380—13840
|
2760—27600
|
4140—41400
|
5520—55200
|
6900—69000
|
|
|
800
|
1800—18080
|
3600—36000
|
5400—54000
|
7200—72000
|
9000—90000
|
|
|
900
|
2290—22890
|
4580—45800
|
6870—68700
|
9160—91600
|
11450—114500
|
|
|
1000
|
2830—28260
|
5660—56600
|
8490—84900
|
11320—113200
|
14150—141500
|
|
|
1200
|
4070—40700
|
8140—81400
|
12210—122100
|
16280—162800
|
20350—203500
|
|
|
1400
|
5538—55389
|
11076—110760
|
16614—166140
|
22152—221520
|
27690—276900
|
|
|
1600
|
7234—72345
|
14468—144680
|
21702—217020
|
28936—289360
|
36170—361700
|
|
|
1800
|
9156—91562
|
18312—183120
|
27468—274680
|
36624—366240
|
45780—457800
|
|
|
2000
|
11304—113040
|
22608—226080
|
33912—339120
|
45216—452160
|
56520—565200
|
|
|
2400
|
16277—162777
|
32554—325540
|
48831—488310
|
65108—651080
|
81385—813850
|
|
|
2600
|
19103—191037
|
38206—382060
|
57309—573090
|
76412—764120
|
95515—955150
|
注1：上表中，不同流量范围段将对应不同的V锥体等效直径比；
注2：上上限流量范围段略是指V锥体可做成很小很小，可用于测量流速很高的气体。
注3:：气体标况流量与气体工况流量关系式
Q0ρ0=Qρ 特别的当气体温度为常温时，可简化为下式
Q0=Q（P表+1）
式中：Q0、Q —标况、工况流量；ρ0、ρ—标况、工况密度；P表——气体压力（Kg/cm2）
3、测量蒸汽流量范围 （口径DN：mm；流量单位：kg/h）
|
口径
|
下下限
流量范围段
|
下限
流量范围段
|
中间段1
|
中间段2
|
上限
流量范围段
|
上上限段
流量范围
|
|
4
|
45ρ—450ρg/h
|
90ρ—900ρg/h
|
130ρ—1300ρg/h
|
180ρ—1800ρg/h
|
220ρ—2260ρg/h
|
略
|
|
6
|
0.101—1.02
|
0.203—2.03
|
0.305 —3.05
|
0.41—4.06
|
0.508 —5.08
|
|
|
10
|
0.282—2.82ρ
|
0.57ρ—5.65ρ
|
0.85ρ—8.47ρ
|
1.13ρ—11.3ρ
|
1.41ρ—14.1ρ
|
|
|
15
|
0.63ρ—6.35ρ
|
1.2ρ—12.7ρ
|
1.9ρ—19.1ρ
|
2.5ρ—25.4ρ
|
3.1ρ—31.8ρ
|
|
|
20
|
1.1ρ—11.3ρ
|
2.2ρ—22.6ρ
|
3.4ρ—33.9ρ
|
4.5ρ—45.2ρ
|
5.6ρ—56.5ρ
|
|
|
25
|
1.76ρ—17.6ρ
|
3.5ρ—35.3ρ
|
5.3ρ—53ρ
|
7.1ρ—71ρ
|
8.8ρ—88ρ
|
|
|
32
|
2.9ρ—29ρ
|
5.8ρ—58ρ
|
8.7ρ—87ρ
|
11.6ρ—116ρ
|
14.5ρ—145ρ
|
|
|
40
|
4.5ρ—45ρ
|
9ρ—90ρ
|
13.5ρ—135ρ
|
18ρ—180ρ
|
22.5ρ—225ρ
|
|
|
50
|
7.1ρ—71ρ
|
14.2ρ—142ρ
|
21.3ρ—213ρ
|
28.4ρ—284ρ
|
35.5ρ—355ρ
|
|
|
65
|
11.9ρ—119ρ
|
23.8ρ—238ρ
|
35.7ρ—357ρ
|
47.6ρ—476ρ
|
59.5ρ—595ρ
|
|
|
80
|
18ρ—180ρ
|
36ρ—360ρ
|
54ρ—540ρ
|
72ρ—720ρ
|
90ρ—900ρ
|
|
|
100
|
28ρ—280ρ
|
56ρ—560ρ
|
84ρ—840ρ
|
112ρ—1120ρ
|
140ρ—1400ρ
|
续上表 （口径DN：mm；流量单位：t/h）
|
口径
|
下下限
流量范围段
|
下限
流量范围段
|
中间段1
|
中间段2
|
上限
流量范围段
|
上上限段
流量范围
|
|
125
|
0.044ρ—0.44ρ
|
0.088ρ—0.88ρ
|
0.132ρ—1.32ρ
|
0.176ρ—1.76ρ
|
0.22ρ—2.2ρ
|
略
|
|
150
|
0.063ρ—0.63ρ
|
0.126ρ—1.26ρ
|
0.189ρ—1.89ρ
|
0.252ρ—2.52ρ
|
0.315ρ—3.15ρ
|
|
|
200
|
0.11ρ—1.13ρ
|
0.22ρ—2.26ρ
|
0.34ρ—3.39ρ
|
0.45ρ—4.52ρ
|
0.56ρ—5.65ρ
|
|
|
250
|
0.17ρ—1.76ρ
|
0.35ρ—3.53ρ
|
0.53ρ—5.3ρ
|
0.71ρ—7.1ρ
|
0.88ρ—8.85ρ
|
|
|
300
|
0.25ρ—2.5ρ
|
0.51ρ—5.1ρ
|
0.76ρ—7.62ρ
|
1.01ρ—10.1ρ
|
1.27ρ—12.7ρ
|
|
|
350
|
0.35ρ—3.46ρ
|
0.69ρ—6.92ρ
|
1.04ρ—10.4ρ
|
1.38ρ—13.8ρ
|
1.73ρ—17.3ρ
|
|
|
400
|
0.45ρ—4.52ρ
|
0.9ρ—9.04ρ
|
1.36ρ—13.6ρ
|
1.8ρ—18ρ
|
2.26ρ—22.6ρ
|
|
|
450
|
0.57ρ—5.72ρ
|
1.14ρ—11.4ρ
|
1.72ρ—17.2ρ
|
2.28ρ—22.8ρ
|
2.86ρ—28.6ρ
|
|
|
500
|
0.71ρ—7.06ρ
|
1.41ρ—14.1ρ
|
2.12ρ—21.2ρ
|
2.82ρ—28.2ρ
|
3.53ρ—35.3ρ
|
|
|
600
|
1.01ρ—10.2ρ
|
2.02ρ—20.2ρ
|
3.03ρ—30.3ρ
|
4.04ρ—40.4ρ
|
5.05ρ—50.5ρ
|
|
|
700
|
1.38ρ—13.84ρ
|
2.76ρ—27.6ρ
|
4.14ρ—41.4ρ
|
5.52ρ—55.2ρ
|
6.9ρ—69ρ
|
|
|
800
|
1.8ρ—18.08ρ
|
3.6ρ—36ρ
|
5.4ρ—54ρ
|
7.2ρ—72ρ
|
9ρ—90ρ
|
|
|
900
|
2.29ρ—22.9ρ
|
4.58ρ—45.8ρ
|
6.87ρ—68.7ρ
|
9.16ρ—91.6ρ
|
11.45ρ—114.5ρ
|
|
|
1000
|
2.83ρ—28.26ρ
|
5.6ρ—56.6ρ
|
8.5ρ—84.9ρ
|
11.3ρ—113.2ρ
|
14.1ρ—141.5ρ
|
|
|
1200
|
4.07ρ—40.7ρ
|
8.14ρ—81.4ρ
|
12.2ρ—122.1ρ
|
16.2ρ—162.8ρ
|
20.3ρ—203.5ρ
|
|
|
1400
|
5.53ρ—55.38ρ
|
11.06ρ—110.6ρ
|
16.59ρ—165.9ρ
|
22.12ρ—221.2ρ
|
27.65ρ—276.5ρ
|
|
|
1600
|
7.23ρ—72.34ρ
|
14.46ρ—144.6ρ
|
21.69ρ—216.9ρ
|
28.92ρ—289.2ρ
|
36.15ρ—361.5ρ
|
|
|
1800
|
9.15ρ—91.56ρ
|
18.3ρ—183ρ
|
27.45ρ—274.5ρ
|
36.6ρ—366ρ
|
45.75ρ—457.5ρ
|
|
|
2000
|
11.3ρ—113.04ρ
|
22.6ρ—226ρ
|
33.9ρ—339ρ
|
45.2ρ—452ρ
|
56.6ρ—565ρ
|
注1: 表中ρ为蒸汽密度，如果是测量饱和蒸汽请查饱和蒸汽密度表，反之请查过热蒸汽密度表，饱和蒸汽密度表和过热蒸汽密度表参见附录；
注2：上表中，不同流量范围段将对应不同的V锥体等效直径比；
注3：上上限流量范围略是指V锥体可做成很小很小，可用于测量流速很高的蒸汽流量。
