可用于测量小管道中流体流量，如管道中的微小蒸汽流量、微小气体流量和微小洁净液体流量等。特点如下：
*流量计口径可从DN6—DN15；
*测量液体最低流速为0.5 m/s，最小口径对应的最小流量为50l/h(0.84l/min)；
*测量气体最低流速为5m/s，最小口径对应的最小流量为0.5m3/h(8.4l/min)；

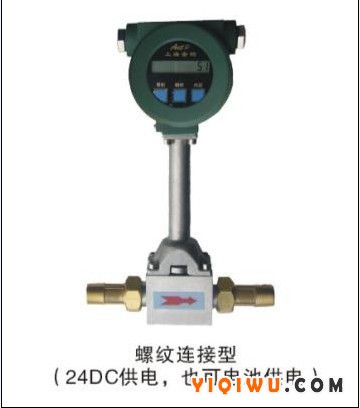

*与工艺管道连接方式可选螺纹、卡箍、油轮、皮套管和法兰等连接。
如何正确选择仪表口径
仪表选型是能否用好流量计的重要工作，要获得准确的测量结果，选型时应该注意，介质温度、压力、流量范围及安装环境等技术参数，其中流量范围的选择尤为重要，流量太小仪表难以检测出信号，流量太大，仪表容易超量程。（下表中仪表口径对应流量范围仅供参考）
1、测量饱和蒸汽流量范围 （口径DN：mm；流量单位：t/h）
|
DN
|
0.1MPa
|
0.2 MPa
|
0.3 MPa
|
0.4 MPa
|
0.5 MPa
|
0.6 MPa
|
||||||
|
6
|
0.6—5.6 Kg/h
|
0.8—8.2 Kg/h
|
1.1—10.8 Kg/h
|
1.3—13.3 Kg/h
|
1.6—15.8 Kg/h
|
1.8—18.3 Kg/h
|
||||||
|
8
|
1.0—10.0 Kg/h
|
1.5—14.7 Kg/h
|
1.9—19.2 Kg/h
|
2.4—23.7 Kg/h
|
2.8—28.1Kg/h
|
3.3—32.6 Kg/h
|
||||||
|
10
|
1.6—15.7 Kg/h
|
2.3—22.9Kg/h
|
3.0—30.0 Kg/h
|
3.7—37.0 Kg/h
|
4.4—44.0 Kg/h
|
5.1—50.9 Kg/h
|
||||||
|
15
|
3.5—35 Kg/h
|
5.1—51 Kg/h
|
6.7—67 Kg/h
|
8.3—83 Kg/h
|
9.8—98 Kg/h
|
11.4—114 Kg/h
|
||||||
|
20
|
6.2—62 Kg/h
|
9.1—91 Kg/h
|
12—120 Kg/h
|
15—150 Kg/h
|
17.5—175 Kg/h
|
20.3—203 Kg/h
|
||||||
|
25
|
9.7—97 Kg/h
|
14.3—143 Kg/h
|
18.7—187 Kg/h
|
23.1—231 Kg/h
|
27.4—274 Kg/h
|
31.7—317 Kg/h
|
||||||
|
32
|
16—160 Kg/h
|
23.4—234 Kg/h
|
30.7—307 Kg/h
|
37.9—379 Kg/h
|
45—450 Kg/h
|
51—510 Kg/h
|
||||||
|
40
|
25.8—258 Kg/h
|
36.6—366 Kg/h
|
48—480 Kg/h
|
59.2—592 Kg/h
|
70.3—703 Kg/h
|
81.3—813 Kg/h
|
||||||
|
50
|
0.04
|
0.39
|
0.05
|
0.58
|
0.07
|
0.76
|
0.09
|
0.93
|
0.11
|
1.10
|
0.13
|
1.30
|
|
65
|
0.06
|
0.67
|
0.09
|
0.97
|
0.13
|
1.30
|
0.16
|
1.60
|
0.19
|
1.90
|
0.21
|
2.10
|
|
80
|
0.10
|
1.00
|
0.14
|
1.40
|
0.19
|
1.90
|
0.24
|
2.40
|
0.28
|
2.80
|
0.33
|
3.30
|
|
100
|
0.15
|
1.50
|
0.23
|
2.30
|
0.3
|
3.0
|
0.37
|
3.70
|
0.44
|
4.40
|
0.51
|
5.10
|
|
125
|
0.23
|
2.30
|
0.36
|
3.60
|
0.47
|
4.70
|
0.58
|
5.80
|
0.69
|
6.90
|
0.79
|
7.90
|
|
150
|
0.33
|
3.30
|
0.51
|
5.10
|
0.68
|
6.80
|
0.83
|
8.30
|
0.99
|
9.90
|
1.14
|
11.4
|
|
200
|
0.63
|
6.3
|
0.92
|
9.2
|
1.20
|
12.0
|
1.48
|
14.8
|
1.76
|
17.6
|
2.03
|
20.4
|
|
250
|
0.98
|
9.79
|
1.43
|
14.32
|
1.88
|
18.76
|
2.31
|
23.14
|
2.75
|
27.47
|
3.18
|
31.79
|
|
300
|
1.41
|
14.10
|
2.06
|
20.61
|
2.70
|
27.01
|
3.33
|
33.32
|
3.96
|
39.56
|
4.58
|
45.78
|
|
350
|
1.92
|
19.20
|
2.81
|
28.06
|
3.68
|
36.76
|
4.54
|
45.35
|
5.38
|
53.85
|
6.23
|
62.31
|
|
400
|
2.51
|
25.07
|
3.66
|
36.65
|
4.80
|
48.02
|
5.92
|
59.23
|
7.03
|
70.33
|
8.14
|
81.39
|
|
450
|
3.17
|
31.73
|
4.64
|
46.38
|
6.08
|
60.77
|
7.50
|
74.97
|
8.90
|
89.02
|
10.30
|
103.0
|
|
500
|
3.92
|
39.18
|
5.73
|
57.26
|
7.50
|
75.03
|
9.26
|
92.55
|
10.99
|
109.9
|
12.72
|
127.2
|
|
600
|
5.64
|
56.41
|
8.25
|
82.46
|
10.80
|
108.0
|
13.33
|
133.3
|
15.83
|
158.3
|
18.31
|
183.1
|
|
DN
|
0.7 MPa
|
0.8 MPa
|
0.9 MPa
|
1.0 MPa
|
1.1 MPa
|
|||||
|
6
|
2.1—20.8 Kg/h
|
2.3—23.2Kg/h
|
2.6—25.7Kg/h
|
2.8—28.1Kg/h
|
3.1—30.6Kg/h
|
|||||
|
8
|
3.7—36.9 Kg/h
|
4.1—41.3 Kg/h
|
4.6—45.7 Kg/h
|
5.0—50.0Kg/h
|
5.4—54.4 Kg/h
|
|||||
|
10
|
5.8—57.7 Kg/h
|
6.5—64.5 Kg/h
|
7.1—71.4Kg/h
|
7.8—78.2 Kg/h
|
8.5—85.0 Kg/h
|
|||||
|
15
|
13.0—130Kg/h
|
14.5—145 Kg/h
|
16.1—161 Kg/h
|
17.6—176 Kg/h
|
19.1—191 Kg/h
|
|||||
|
20
|
23.1—231 Kg/h
|
25.8—258 Kg/h
|
28.5—285 Kg/h
|
31.3—313 Kg/h
|
34.0—340 Kg/h
|
|||||
|
25
|
36.1—361 Kg/h
|
40.3—403 Kg/h
|
44.6—446 Kg/h
|
48.8—488 Kg/h
|
53.1—531 Kg/h
|
|||||
|
32
|
59.1—591 Kg/h
|
66.1—661 Kg/h
|
73.1—731 Kg/h
|
80.0—800 Kg/h
|
87.0—870 Kg/h
|
|||||
|
40
|
92.4—924 Kg/h
|
103—1033 Kg/h
|
114—1142 Kg/h
|
125—1250 Kg/h
|
136—1359 Kg/h
|
|||||
|
50
|
0.14
|
1.44
|
0.16
|
1.61
|
0.18
|
1.78
|
0.20
|
1.95
|
0.21
|
2.12
|
|
65
|
0.24
|
2.44
|
0.27
|
2.73
|
0.30
|
3.02
|
0.33
|
3.30
|
0.36
|
3.59
|
|
80
|
0.37
|
3.69
|
0.41
|
4.13
|
0.46
|
4.57
|
0.50
|
5.00
|
0.54
|
5.44
|
|
100
|
0.58
|
5.77
|
0.65
|
6.45
|
0.71
|
7.14
|
0.78
|
7.82
|
0.85
|
8.50
|
|
125
|
0.90
|
9.02
|
1.00
|
10.09
|
1.12
|
11.15
|
1.22
|
12.21
|
1.33
|
13.28
|
|
150
|
1.30
|
12.99
|
1.45
|
14.52
|
1.61
|
16.06
|
1.76
|
17.58
|
1.91
|
19.12
|
|
200
|
2.31
|
23.09
|
2.58
|
25.82
|
2.85
|
28.55
|
3.13
|
31.26
|
3.40
|
33.99
|
|
250
|
3.61
|
36.08
|
4.03
|
40.34
|
4.46
|
44.61
|
4.88
|
48.85
|
5.31
|
53.10
|
|
300
|
5.19
|
51.95
|
5.81
|
58.09
|
6.42
|
64.23
|
7.03
|
70.34
|
7.65
|
76.47
|
|
350
|
7.07
|
70.71
|
7.91
|
79.07
|
8.74
|
87.43
|
9.57
|
95.74
|
10.41
|
104.1
|
|
400
|
9.24
|
92.35
|
10.33
|
103.3
|
11.42
|
114.2
|
12.50
|
125.0
|
13.59
|
135.9
|
|
450
|
11.69
|
116.9
|
13.07
|
130.7
|
14.45
|
144.5
|
15.83
|
158.3
|
17.21
|
172.1
|
|
500
|
14.43
|
144.3
|
16.14
|
161.4
|
17.84
|
178.4
|
19.54
|
195.4
|
21.24
|
212.4
|
|
600
|
20.78
|
207.8
|
23.24
|
232.4
|
25.69
|
256.9
|
28.14
|
281.4
|
30.59
|
305.9
|
|
DN
|
1.2 MPa
|
1.3 MPa
|
1.4 MPa
|
1.5 MPa
|
1.6 MPa
|
|||||
|
6
|
3.3—33.0Kg/h
|
3.5—35.5Kg/h
|
3.8—37.9Kg/h
|
4.0—40.3Kg/h
|
4.3—42.8Kg/h
|
|||||
|
8
|
5.9—58.7 Kg/h
|
6.3—63.1 Kg/h
|
6.7—67.4Kg/h
|
7.2—71.7 Kg/h
|
7.6—76.1 Kg/h
|
|||||
|
10
|
9.2—91.7 Kg/h
|
9.9—98.5 Kg/h
|
10.5—105.3 Kg/h
|
11.2—112.1 Kg/h
|
11.9—118.8 Kg/h
|
|||||
|
15
|
20.6—206 Kg/h
|
22.2—222 Kg/h
|
23.7—237 Kg/h
|
25.2—252 Kg/h
|
26.7—267 Kg/h
|
|||||
|
20
|
36.7—367 Kg/h
|
39.4—394 Kg/h
|
42.1—421 Kg/h
|
44.8—448 Kg/h
|
47.5—475 Kg/h
|
|||||
|
25
|
57.3—573 Kg/h
|
61.6—616 Kg/h
|
65.8—658 Kg/h
|
70.0—700 Kg/h
|
74.3—743 Kg/h
|
|||||
|
32
|
93.9—939 Kg/h
|
101—1009 Kg/h
|
108—1078 Kg/h
|
115—1147 Kg/h
|
122—1217 Kg/h
|
|||||
|
40
|
147—1468 Kg/h
|
158—1577 Kg/h
|
168—1685 Kg/h
|
179—1793 Kg/h
|
190—1901 Kg/h
|
|||||
|
50
|
0.23
|
2.29
|
0.25
|
2.46
|
0.26
|
2.63
|
0.28
|
2.80
|
0.30
|
2.97
|
|
65
|
0.39
|
3.88
|
0.42
|
4.16
|
0.44
|
4.45
|
0.47
|
4.73
|
0.50
|
5.02
|
|
80
|
0.59
|
5.87
|
0.63
|
6.31
|
0.67
|
6.74
|
0.72
|
7.17
|
0.76
|
7.61
|
|
100
|
0.92
|
9.17
|
0.99
|
9.85
|
1.05
|
10.53
|
1.12
|
11.21
|
1.19
|
11.88
|
|
125
|
1.43
|
14.34
|
1.54
|
15.40
|
1.65
|
16.45
|
1.75
|
17.51
|
1.86
|
18.57
|
|
150
|
2.06
|
20.64
|
2.22
|
22.17
|
2.37
|
23.69
|
2.52
|
25.21
|
2.67
|
26.74
|
|
200
|
3.67
|
36.70
|
3.94
|
39.42
|
4.21
|
42.12
|
4.48
|
44.82
|
4.75
|
47.53
|
|
250
|
5.73
|
57.34
|
6.16
|
61.59
|
6.58
|
65.81
|
7.00
|
70.03
|
7.43
|
74.27
|
|
300
|
8.26
|
82.57
|
8.87
|
88.69
|
9.48
|
94.77
|
10.08
|
100.8
|
10.69
|
106.9
|
|
350
|
11.24
|
112.4
|
12.07
|
120.7
|
12.90
|
129.0
|
13.73
|
137.3
|
14.56
|
145.6
|
|
400
|
14.68
|
146.8
|
15.77
|
157.7
|
16.85
|
168.5
|
17.93
|
179.3
|
19.01
|
190.1
|
|
450
|
18.58
|
185.8
|
19.95
|
199.5
|
21.32
|
213.2
|
22.69
|
226.9
|
24.06
|
240.6
|
|
500
|
22.94
|
229.4
|
24.64
|
246.4
|
26.32
|
263.2
|
28.01
|
280.1
|
29.71
|
297.1
|
|
600
|
33.03
|
330.3
|
35.48
|
354.8
|
37.91
|
379.1
|
40.34
|
403.4
|
42.78
|
427.8
|
2、测量过热蒸汽流量范围
（口径DN：mm，流量单位：t/h）
|
DN
|
6
|
8
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
|
Qmin
|
0.5ρ
Kg/h
|
0.9ρ
Kg/h
|
1.4ρ
Kg/h
|
3.1ρ
Kg/h
|
5.64ρ
Kg/h
|
8.82ρ
Kg/h
|
14.4ρ
Kg/h
|
22.6ρ
Kg/h
|
35.3ρ
Kg/h
|
59.7ρ
Kg/h
|
|
Qmax
|
5.0ρ
Kg/h
|
9.0ρ
Kg/h
|
14ρ
Kg/h
|
31ρ
Kg/h
|
56.4ρ
Kg/h
|
88.2ρ
Kg/h
|
144ρ
Kg/h
|
226ρ
Kg/h
|
353ρ
Kg/h
|
597ρ
Kg/h
|
|
DN
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
|
Qmin
|
0.09ρ
|
0.14ρ
|
0.22ρ
|
0.31ρ
|
0.56ρ
|
0.88ρ
|
1.27ρ
|
1.79ρ
|
2.26ρ
|
2.86ρ
|
|
Qmax
|
0.9ρ
|
1.4ρ
|
2.2ρ
|
3.1ρ
|
5.6ρ
|
8.8ρ
|
12.7ρ
|
17.9ρ
|
22.6ρ
|
28.6ρ
|
|
DN
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1400
|
1600
|
|
Qmin
|
3.53ρ
|
5.08ρ
|
6.92ρ
|
9.04ρ
|
11.4ρ
|
14.1ρ
|
17.1ρ
|
20.3ρ
|
27.7ρ
|
36.1ρ
|
|
Qmax
|
35.3ρ
|
50.8ρ
|
69.2ρ
|
90.4ρ
|
114ρ
|
141ρ
|
171ρ
|
203ρ
|
277ρ
|
361ρ
|
注：ρ—工作状态下过热蒸汽密度（Kg/m3），可查过热蒸汽密度表求得
3、测量液体（水）流量范围
（口径DN：mm，流量单位：/m3/h）
|
DN
|
6
|
8
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
|
Qmin
|
50l/h
|
90l/h
|
140l/h
|
0.31
|
0.56
|
0.88
|
1.4
|
2.2
|
3.5
|
5.9
|
|
Qmax
|
508l/h
|
904l/h
|
1.4
|
3.1
|
5.6
|
8.8
|
14
|
22
|
35
|
59
|
|
DN
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
|
Qmin
|
9.0
|
14.1
|
22
|
31.8
|
56.5
|
88.3
|
127.2
|
173.1
|
226.1
|
286.1
|
|
Qmax
|
90
|
141
|
220
|
318
|
565
|
883
|
1272
|
1731
|
2261
|
2861
|
|
DN
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1400
|
1600
|
|
Qmin
|
353.2
|
508.7
|
692.3
|
904.3
|
1144.5
|
1413
|
1709.7
|
2034.7
|
2769.4
|
3617.2
|
|
Qmax
|
3532
|
5087
|
6923
|
9043
|
11445
|
14130
|
17097
|
20347
|
27694
|
36172
|
4、测量气体流量范围
4.1测量气体(工况)流量范围 （口径DN：mm，流量单位：/m3/h）
|
DN(mm)
|
6
|
8
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
|
|
Qmin
|
m3/min
|
0.0083
|
0.015
|
0.023
|
0.052
|
0.094
|
0.15
|
0.24
|
0.38
|
0.59
|
|
m3/h
|
0.5
|
0.9
|
1.41
|
3.1
|
5.6
|
9.0
|
14.4
|
22.8
|
35.4
|
|
|
Qmax
|
m3/min
|
0.083
|
0.15
|
0.23
|
0.52
|
0.94
|
1.5
|
2.4
|
3.8
|
5.9
|
|
m3/h
|
5.08
|
9.04
|
14.1
|
31.2
|
56.4
|
90
|
144
|
228
|
354
|
|
|
DN(mm)
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
|
Qmin
|
m3/min
|
1.0
|
1.53
|
2.36
|
3.68
|
5.3
|
9.42
|
14.7
|
21.2
|
28.9
|
|
m3/h
|
60
|
91.8
|
141.6
|
220.8
|
318
|
565.2
|
882
|
127.2
|
173.4
|
|
|
Qmax
|
m3/min
|
10
|
15.3
|
23.6
|
36.8
|
53
|
94.2
|
147
|
212
|
289
|
|
m3/h
|
600
|
918
|
1416
|
2208
|
3180
|
5652
|
8820
|
1272
|
1734
|
|
|
DN(mm)
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
1200
|
|
|
Qmin
|
m3/min
|
37.7
|
47.7
|
58.9
|
84.8
|
115.6
|
150.8
|
190.8
|
235.6
|
339.1
|
|
m3/h
|
2262
|
2862
|
3534
|
5088
|
6936
|
9048
|
11448
|
14136
|
20346
|
|
|
Qmax
|
m3/min
|
377
|
477
|
589
|
848
|
1156
|
1508
|
1908
|
2356
|
3391
|
|
m3/h
|
22620
|
28620
|
35340
|
50880
|
69360
|
90480
|
114480
|
141360
|
203460
|
|
