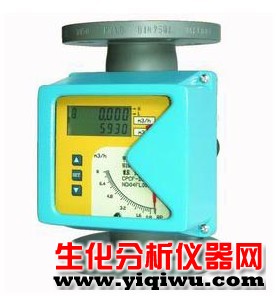

点击图片查看原图
CF系列金属管浮子流量计适用于小口径和低流速介质的流量测量；工作可靠，维护量小，寿命长；金属管浮子流量计对于直管段要求不高 ；较宽的流量比10：1；双行大液晶显示，可选现场瞬时/累计流量显示，可带背光 单轴灵敏指示；非接触磁耦合传动；金属管浮子流量计全金属结构，适于高温、高 压和强腐蚀性介质；可用于易燃、易爆危险场合；可选二线制、电池、交流供电方 式；多参数标定功能； 金属管浮子流量计带有数据恢复，数据备份及掉电保护功能.
技术参数：
测量范围:水（20℃）1-200000 l／h、空气（20℃，0．1013MPa）0．03－4000m3／h参见流量表，特殊流量可订制
量程比：标准型10：1 特殊型20：1
精度： 标准型1．5级 特殊型1．0级
压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1．6MPa
特殊型在选型和订货前应与工厂协商
压力损失：7kPa-70kPa
介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃
高温型：最高可达400℃
介质粘度：DN15: <5mPa.s(F15.1-F15.3)、<30mPa.s(F15.4-F15.8)、DN25: <250mPFa.s、DN50-DN150: <300mPa.s
环境温度：液晶型－30℃－+85℃
指针型：－40℃－+120℃
连接形式：标准型：DIN2501标准法兰
特殊型：由用户指定的任意标准法兰或螺纹
电缆接口：M20＊1．5
供电电源：标准型24VDC二线制4－20mA（10．8VDC－36VDC ）
交流型：85－265VAC 50HZ
电池型：3．6V@4AH镍氢电池
报警输出：上限或下限瞬时流量报警
标准型：集电极开路输出（最大100mA@30VDC内部阻抗100 欧）
特殊型：继电器输出（触点容量最大5A@250VAC）
脉冲输出：累积脉冲输出，最小间隔50毫秒
液晶显示：瞬时流量显示数值范围：0－50000
累计流量显示数值范围：0－99999999
防护等级：IP65
防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6
产品选型
代号 测 量管结构
50 下 进上出
51 下 进上横出
52 下 横进上横出
53R 右 进左出
53L 左 进右出
代号 接 液材质
R0 0Cr18Ni2Mo2Ti
R1 1Cr18Ni9Ti
Rp PTFE
T1 钛 合金
Rl 316L
代号 管 道口径
DN15 15
DN25 25
DN50 50
DN80 80
DN100 100
DN150 150
DN200 200
代号 附 加结构
无
T 夹 套型
Z 阻 尼型
G 高 温型
Y 高 压型
代号 指 示器形式代码组合
M1 就 地指示器，机械指示瞬时流量
M2 供 电型，机械指示瞬时流量，液晶显示瞬时/累积流量
M3 供 电型，无机械指示，液晶显示瞬时/累积流量
代码 供 电方式
无 只 限M1指示器
A 220VAC，4－20mA输出
B 电 池供电，无输出
C 24VDC，二线制供电，4－20mA输出
D 24VDC，三、四线制供电，4－20mA输出
代号 防 爆标志
l 本 安iaCT5方型壳体
d 隔 爆Diibt4园壳体
代号 报警或脉冲输出
无 无报警或脉冲输 出
K1 上限报警或一路 脉冲输出
K2 下限报警或一路 脉冲输出
K3 上、下限报警或 双路脉冲输出
