产品特点：

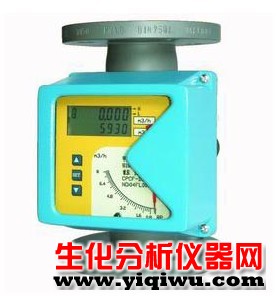

CF系列液晶指示型金属管浮子流量计由一个测量管和一个就地指示器组成。就地指示器还可以选择安装附加的电气部件，适用于液体和气体的测量。液晶指示型金属管浮子流量计采用变面积式测量原理，测量部件由一个锥形测量管中自由的上下移动，改变管道中的流通面积，随着流量大小的变化浮子在测量管中的垂直位置也发生相应的变化，通过磁传递系统将浮子的位置传递到指示器刻度盘上，现场指示流量值的大小，也可以输出信号实现远传显示和控制。广泛应用于，石油、化工、发电、制药、食品、水处理等复杂、恶劣环境条件及各种介质条件的流量测量过程中。
详细资料：
● 适用于小口径和低流速介质流量测量。
● 模块化组合设计，维修方便，正常使用免维护。
● 单轴灵敏指示、非接触新型磁耦合结构，信号传输更稳定。
● 双行、大屏幕液晶显示瞬时、累计流量，可带背光。
● 智能型具有掉电保护、数据备份及恢复功能。
● 全金属结构，抗震、耐压、耐温、防腐、使用寿命长。
● 对于直管段要求较低。
● 可用于易燃、易爆危险场合
● 三种供电方式可选：DC24V、AC220V、电池供电。
主要技术指标：
测量范围：水（20℃） 6～150000L/h 空气（101.3KPa 20℃）0.05～4000m3/h
量程比：10∶1（特殊型20∶1）
准确度：1.5（特殊型1.0级）
工作压力：DN15～DN50 PN4.0MPa（特殊型25MPa）、DN80～DN100 PN1.6MPa（特殊型16MPa）
夹套压力等级：1.6MPa
介质温度：标准型：-80℃～+220℃ 高温型：400℃；衬PTFE≤85℃
环境温度：指针型：-40℃～+120℃ 电远传型：-30℃～+65℃
介质黏度：DN15：≤5mPa.s（H15.1～H15.3）：≤30mPa.s（H15.4～H15.9）、DN25：≤5mPa.s（H15.1～H15.3）：≤30mPa.s（H15.4～H15.9）
液晶显示：瞬时流量显示范围：0～50000 累积流量显示范围：0～99999999
输出：标准信号：二线制4～20mA 脉冲信号：最小间隔50ms
报警输出：上限或下限瞬时流量报警。
标准型：集电极开路输出（MAX100mA、30VDC内部阻抗100Ω）；
特殊型：继电器输出（触点容量最大5A AC250V）
供电：标准型：DC24V（DC10.8V～DC36V） 交流型：AC220V（AC85V～AC265V）
连接方式：标准型：DIN2501法兰 特殊型：用户提供法兰标准
螺纹连接型：DIN11851或用户指定
电气接口：M20×1.5、PG11、1/2NPT
防护等级：IP65
防爆标志：本安型：ExiaⅡCT3～6 隔爆型：ExdⅡBT3～6
液晶指示型金属管浮子流量计选型参数
