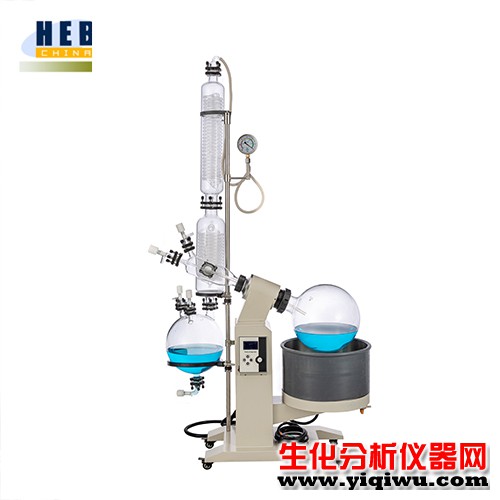

20L旋转蒸发仪R-1020

工作原理

在蒸发瓶恒速旋转、水浴锅恒温加热，此条件下：物料在蒸发瓶内壁形成大面积均匀薄膜快速蒸发，在真空条件下可以提高蒸发效率（需连接真空装置），溶媒蒸汽经玻璃冷凝盘管时冷却成液体（需连接冷却装置），回收于收集瓶。

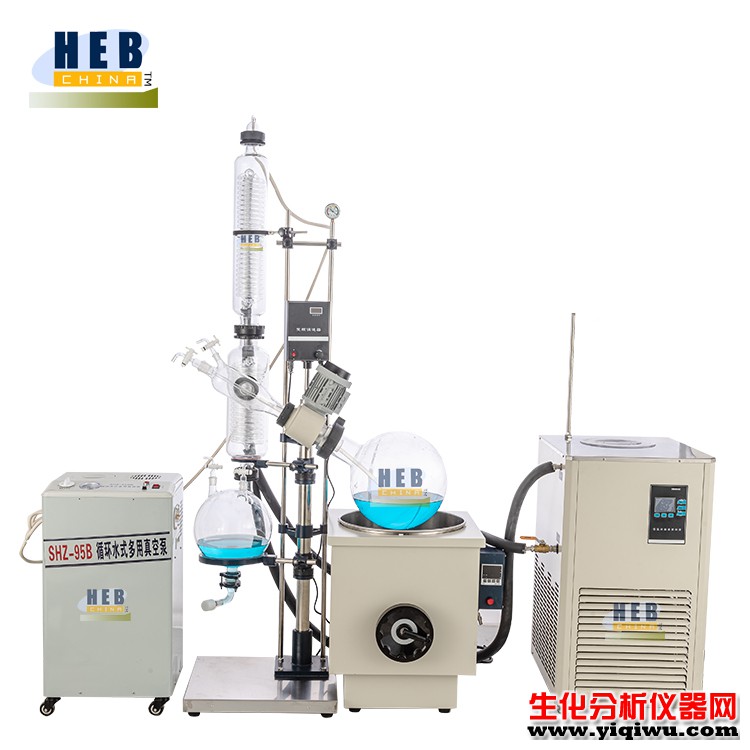

本系列产品使用需配套真空装置（循环水式、旋片式、隔膜式等真空泵），冷却循环装置组成系统装置。

基本配置

• 与物料接触部分全部采用高硼硅玻璃（膨胀系数3.3）和聚四氟乙烯材料，性能稳定不易与物料起化学反应。

• 主体支架采用冷板防腐喷塑+铝合金材质，锅胆采用304不锈钢材质。

• 密封系统采用聚四氟乙烯+氟橡胶复式组合密封。

• 油性真空压力表显示实时真空，指针显示。

• 活塞式加料阀套接聚四氟乙烯加长管，可在真空状态下连续进料至蒸发瓶。

• 直立式蛇形盘管双冷凝器，主冷两层盘管、副冷三层盘管。

• 大液晶显示屏，同时控制旋转、加热和升降。

• 旋转电机为无刷减速增力电机，无火花、噪音小；升降电机也为减速增力电机。

• 浴锅恒温控制，锅底PT100型传感器+不锈钢探棒。

• 浴锅电动升降，浴锅外配有机硅胶罩，隔热防烫。

• 旋转、加热双熔断器安全保护。

• 收集瓶带下放料口，连接玻璃+四氟独立放料阀。

• 锅胆底部设有放水阀门，方便放液。

• 真空切换阀，在不影响系统真空和溶液蒸馏的情况下，可进行连续收集、放料。

• 超温安全保护功能，当实际温度超过设定温度5℃时，机器加热就会自动断电。

• 防干烧功能，加热锅里水位低于加热管时，机器就会自动断电。

• 机器工作途中如果突然断电，再次接通电源时，机器会自动停止加热。

型号

R-1020

电压频率

220V/50HZ

整机功率

5100W

旋转电机功率

60W1/5

升降电机功率

40W1/12.5

加热功率

5000W

真空度

0.095Mpa

旋转瓶容量

20LΦ355mm/Φ95法兰口

收集瓶容量

10LΦ280mm/上Φ60法兰口×Φ35法兰口×2个×下Φ50法兰口

旋转速度

0-120rpm/min

控温范围

室温-180℃

控温精度

±1℃

浴锅升降行程

150mm

冷凝器尺寸

主冷 Φ130×700H(mm) 上Φ60法兰口×下Φ80法兰口

副冷 Φ160×530H(mm) 上Φ80法兰口×下Φ60法兰口×侧Φ60法兰口

冷凝面积

0.94(0.46+0.48)㎡

导气瓶

左Φ35法兰口、上Φ35法兰口、侧Φ60法兰口、右Φ60法兰口

加料阀

Φ35法兰口、玻璃+四氟阀门、进料咀(宝塔接头)外径12mm

多功能口

Φ35法兰口、玻璃+四氟阀门、玻璃咀(宝塔接头)外径12mm

放气阀

Φ35法兰口×2个、玻璃+四氟阀门、放气咀(宝塔接头)外径12mm

放料阀

Φ50法兰口、侧出料咀(宝塔接头)外径20mm、离地210mm

真空抽气头

Φ60法兰玻璃抽气头  抽咀（宝塔接头)外径10mm

冷凝盘管进出循环咀

宝塔接头外径16mm

锅胆尺寸容量

Φ450×260H（mm） 约41L

整机占空间尺寸

1210×610×2170mm宽深高

机器净重

78KG

包装尺寸

1050×530×1210mm   木箱 0.68m³

包装重量

110KG
