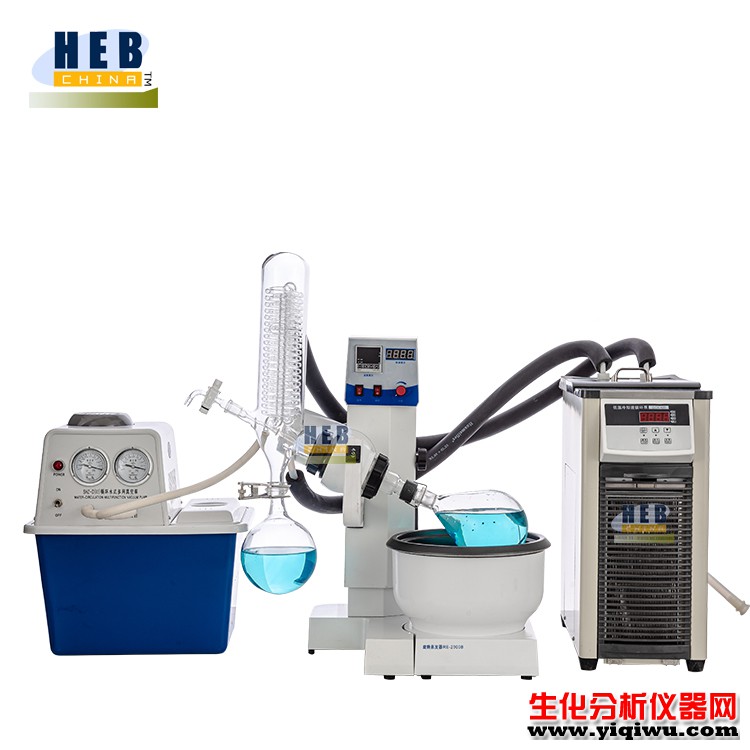

小型1L旋转蒸发仪RE-52A |
|
工作原理 蒸发瓶恒速旋转，水浴锅恒温加热，在此条件下：物料在蒸发瓶内壁形成大面积均匀薄膜快速蒸发，在真空条件下可以提高蒸发效率（需连接真空装置），溶媒蒸汽经玻璃冷凝盘管时冷却成液体（需连接冷却装置），回收于收集瓶。 本系列产品使用需配套真空装置（循环水式、旋片式、隔膜式等真空泵），冷却循环装置组成系统装置。 |
|
基本配置 • 与物料接触部分全部采用高硼硅玻璃（膨胀系数3.3）和聚四氟乙烯材料，性能稳定不易与物料起化学反应。 • 主体支架采用冷板防腐喷塑+铝合金材质，锅胆采用不锈钢材质。 • 密封系统采用聚四氟乙烯旋转轴和氟橡胶垫组合密封。 • 活塞式加料阀套接聚四氟乙烯加长管，可在真空状态下连续进料至蒸发瓶。 • 直立式双层蛇形盘管玻璃冷凝器。 • 旋转、加热电源开关控制，双联翘式按键（ON-OFF）。 • 电子无极调速，通过旋扭微调。 • 恒温浴锅温度数显，锅底Cu50型传感器+不锈钢探棒。 • 主机手轮升降。 • 旋转、加热双熔断器安全保护。 |
小型1L旋转蒸发仪RE-52A技术参数
|
型号 |
RE-52A |
|
电压频率 |
220V/50HZ |
|
整机功率 |
1030W |
|
旋转电机功率 |
30W |
|
加热功率 |
1000W |
|
真空度 |
0.098Mpa |
|
旋转瓶容量 |
茄形1000mlΦ131mm/24#标口 |
|
收集瓶容量 |
球形500mlΦ105mm/24#标口 |
|
旋转速度 |
0-120rpm/min |
|
控温范围 |
室温-99℃ |
|
控温精度 |
±1℃ |
|
主机升降行程 |
150mm |
|
冷凝器尺寸 |
Φ85×450H(mm) 上29#标口配玻璃抽气头 下29#标塞 |
|
冷凝面积 |
0.17㎡ |
|
四通瓶口径 |
上29#标口 下24#标塞 左19#标口 右24#标塞 |
|
加料阀 |
19#标塞阀 进料咀（宝塔接头）外径10mm |
|
真空抽气咀 |
29#标塞 真空咀（宝塔接头）外径10mm |
|
冷凝盘管进出循环咀 |
宝塔接头外径12mm |
|
锅胆尺寸容量 |
Φ220×120H(mm) 约4.5L 3.5KG |
|
整机占空间尺寸 |
640×430×（860-1010）mm宽深高 |
|
机器净重 |
15KG |
|
包装尺寸 |
600×460×470mm 纸箱0.13m³ |
|
包装重量 |
18.5KG |
定做1L、2L、3L、5L、10L、20L、30L、50L、80L、100L等型号旋转蒸发仪，均可加防爆。
另外提供各类真空泵，高低温循环装置等配套设备，欢迎选购。
