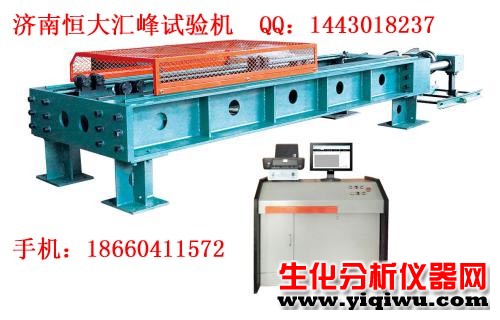

山东济南光纤光缆拉力试验机主要由主机（框架结构）、固定横梁、移动横梁、加载系统以及相关试验软件部件等组成。增加钢架结构将立式试验变为卧式试验，这样增加了拉伸空间（可以增加到十米以上，这是立式试验做不到的）。
光纤光缆拉力试验机满足了大试样、全尺寸试样的试验。该机器主要用于材料和零部件的静态拉伸性能试验。可用于各种金属材料、钢索等的拉伸、广泛用金属制品、建筑结构、船舰、军工等领域。
山东济南光纤光缆卧式拉力试验机功能特点：
· 控制特点：采用纯数字的锁相环位置脉冲控制模式，无零飘、无失调。
· 加载装置：采用高精度滚珠丝杠副传动加载具有加载平稳、使用寿命长、稳定性好且节能的特点。
· 保护措施：具有软件部分的超载、超位移保护，机械强制安全限位保护等措施。
· 软件系统：简单，可靠及功能强大的人机对话用户操作界面。
· 试验数据：开放的数据结构，无论是结果参数还是过程数据都允许用户随机调用，对科研与教学非常有利。
· 客户报表：用户自编辑报告功能，数据可方便的导入Excel、WORD表格，方便用户后期处理。
· 设备特点：低噪声、无油污污染、使用灵活方便可靠。
· AD800全数字化微机控制多闭环材料试验机测量及控制系统——可实现位移、应力、应变等闭环控制，且相互间平滑转换无冲击。可以满足不同的试验区间不同的试验控制方式试验需求：恒应力、恒应变、保载等特殊要求的场合；在试验过程中按照设定程序自动的平滑切换。
· 试验过程实现无冲击切换，,以达特定试验要求。
· 控制系统采用内置式不分档设计，A/D转换器采用美国BB公司，高精度转换器，最高可实现200000码的分辨力，最快转换速度高达400次/秒。
· 采用全数字化自适应PID控制环节，使复杂的控制操作变得简单，机器的运行稳定性提高。
· 功能强大的手动操作盒，除具有调整自适应PID参数，一键式试验按键功能等功能外，具有紧急安全切换功能。
3、拉力试验机技术参数：
型 号 WDL－300D WDL－600D WDL－1000 WDL－2000
最大试验力 300 kN 600 kN 1000kN 2000KN
过载保护 满量程的2%-5%
试验力测量精度 优于示值的±1%以内
试验力测量范围 试验力满量程的2%～100%FS
位移示值极限误差 ≥2mm时优于示值的±0.5%以内
位移测量分辨率 0.005mm
变形测量准确度 优于示值的±1%
变形测量范围 引伸计满量程的2%-100%范围内
力等速控制范围 0.05%～100%FS 0.1%～100%FS
力等速控制精度 优于设定值±1%
位移等速控制范围 0.05mm～100mm 0.5mm～50mm
位移等速控制精度 优于设定值±1%
变形等速控制范围 0.05%～100%FS 2%～100%FS
变形等速控制精度 优于设定值±1%
拉伸空间 0-10000mm（根据客户要求特殊定做）
有效试验宽度及油缸行程 根据客户要求特殊定做
山东光纤光缆卧式拉力试验机
