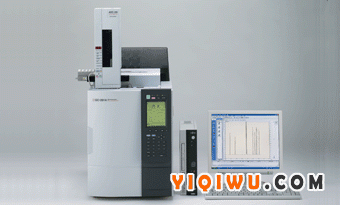

点击图片查看原图产品名称:
GC-2014SH车用(乙醇)汽油专用气相色谱仪(Chrom Technologies)
系统依据的标准:
GB 17930-2006《车用汽油》
GB 18351-2004《车用乙醇汽油》
SH/T 0663-1998《汽油中醇类和醚类含量测定》
SH/T 0693-2000《汽油中芳烃含量测定》
产品成套意义与目的:
◆生产无铅汽油是为了改善汽车排放物中含铅物对环境的污染。在汽油中加入醚类和醇类和其他含氧化合物可以提高辛烷值及降低挥发性。所加含氧化合物的类型和浓度都有规定，并应加以调整，以便保证达到商品汽油的质量要求。驱动性、蒸气压、相分离，汽车尾气排放和挥发性汽车排放物都与燃料的含氧化合物有一定的关系。
◆因此，对汽油中的含氧化合物及其中苯和甲苯的含量定量检测有利于控制产品成份,确保汽油产品的质量。也可用于测定汽油中有意或额外加入的含氧化合物与污染物的含量.
产品的特点:
◆ 专业化的石化行业技术成套解决方案
◆ 专业化的VICI公司Valco切换阀控制
◆ 专业化的石化色谱柱分离预切再分离技术
◆ 专业化的数字与全中文反控气相色谱仪
仪器的介绍:
GC-2014SH石化系列专用气相色谱仪是杭州克柔姆公司研制的新一代产品，在GC-2014C气相色谱仪的基础上进行结构和性能优化;它是一款功能丰富、操作简便的常规气相色谱仪，采用制作精良的检测器可获得更好的灵敏度；可安装多个进样口、多个检测器以满足复杂样品分析；可同时安装并使用填充柱和毛细管柱，兼顾不同类型分析；配有全中文化的大液晶操作屏，使操作更简便，得心应手。广泛应用于石油、化工、制药、食品、环保、疾控、科研院校以及质检部门。
技术参数:
1.柱温箱
温度范围：室温＋10℃～420℃
尺寸： 长 250mm ×高 360mm ×宽 175mm
内容积： 15.8L
室温变化相关性： 0.01℃/℃
程序段数： 20 段（可用降温程序）
程序比率设定范围：－250～250℃/min
2.进样口
温度范围：～420 ℃
升温设定： 1℃步
同时安装数：最多3单元
进样单元种类：双填充柱、单填充柱、分流/不分流
压力设定范围： 0～970kpa
程序比率设定范围：－400～400kPa/min
3.检测器单元
温度范围：～420℃ （FID 、TCD ）
温度设定： 1℃ 步
同时安装数：最多4单元
检测器单元专业化： FID,TCD.
4.显示器
240 × 320 点图形显示（ 30 位× 60 行 ），全中文化界面
5.尺寸、重量、电源（GC 主机）
尺寸：长 400mm ×高 690mm ×宽 607mm
重量： 48kg
电源： AC200V,1800VA,50/60Hz
温度范围：室温＋10℃～420℃
尺寸： 长 250mm ×高 360mm ×宽 175mm
内容积： 15.8L
室温变化相关性： 0.01℃/℃
程序段数： 20 段（可用降温程序）
程序比率设定范围：－250～250℃/min
2.进样口
温度范围：～420 ℃
升温设定： 1℃步
同时安装数：最多3单元
进样单元种类：双填充柱、单填充柱、分流/不分流
压力设定范围： 0～970kpa
程序比率设定范围：－400～400kPa/min
3.检测器单元
温度范围：～420℃ （FID 、TCD ）
温度设定： 1℃ 步
同时安装数：最多4单元
检测器单元专业化： FID,TCD.
4.显示器
240 × 320 点图形显示（ 30 位× 60 行 ），全中文化界面
5.尺寸、重量、电源（GC 主机）
尺寸：长 400mm ×高 690mm ×宽 607mm
重量： 48kg
电源： AC200V,1800VA,50/60Hz
仪器特点:
• 独立灵活的气路控制方式，不仅可以手动调节，而且可以配备高精度电子流量控制单元，充分满足实际分析要求。
• 丰富多样的进样单元和检测器，满足对多功能、多用途设计理念的追求，使其可同时安装4个进样口、4个检测器，各单元可独立精确控温。
• 丰富多样的进样单元和检测器，满足对多功能、多用途设计理念的追求，使其可同时安装4个进样口、4个检测器，各单元可独立精确控温。
• 高性能的柱温箱允许最高使用温度可达到420℃，适合高沸点样品的分析。宽阔的柱箱空间，便于同时安装和使用毛细管柱和填充柱，并方便色谱柱的更换。
• 主机的大液晶显示屏LCD为全中文界面，配合强大的帮助功能使操作更为简便直观。仪器各环节——进样口、柱温箱、检测器的参数，升温程序以及实时得到的色谱图都一目了然地展现在操作者面前，极为方便地监视仪器运行状况。
• 丰富的自诊断功能可定期针对电路、气路及各类消耗品进行自检，并生成自检报告以便工程师进行维护，从而保证仪器长期稳定地运行。
• 主机的大液晶显示屏LCD为全中文界面，配合强大的帮助功能使操作更为简便直观。仪器各环节——进样口、柱温箱、检测器的参数，升温程序以及实时得到的色谱图都一目了然地展现在操作者面前，极为方便地监视仪器运行状况。
• 丰富的自诊断功能可定期针对电路、气路及各类消耗品进行自检，并生成自检报告以便工程师进行维护，从而保证仪器长期稳定地运行。
产品方法概要：
u 含氧化合物分析：将内标乙二醇二甲基醚（DME）加入样品中，首先进入TCEP预切柱，放空轻烃，然后在甲基环戊烷和甲基叔丁基醚之间切换，让含氧化合物进入WCOT柱，待叔戊基甲基醚流出后，再反吹重烃组分。
u 苯和甲苯分析：将内标2-己酮加入样品中，首先进入TCEP预切柱，放空C9和比C9轻的非芳烃，然后在苯流出之前切换，让苯、甲苯、2-己酮进入WCOT柱，待2-己酮流出后，再反吹剩余组分（C8和C8以上芳烃及C10和C10以上非芳烃）
产品的成套配置:
|
系统组成
|
详细分类
|
|
|
GC-2014SH气相色谱仪
|
GC-2014气相色谱主机
|
|
|
毛细管分流或不分流进样系统
|
||
|
双FID检测器检测与监控系统
|
||
|
Valco自动十通阀反吹及复位系统
|
||
|
色谱分离与分析柱
|
预切柱
|
TCEP,0.56m×0.38mm不锈钢柱
20％TCEP/Chromosorb P(AW)80-100目
|
|
分析柱
|
WCOT,30m×0.53mm×2.6μm，交联甲基硅酮石英毛细管柱
|
|
|
标准样品
|
醇醚类标样
|
醇醚定性标样
|
|
单组分醇醚校正标样
|
||
|
混合醇醚校正标样
|
||
|
醇醚内标
|
||
|
醇醚切割标样
|
||
|
苯
甲
苯
标
样
|
苯、甲苯定性标样
|
|
|
苯、甲苯校正标样
|
||
|
苯、甲苯内标
|
||
|
苯、甲苯切割标样
|
||
|
石化专用色谱工作站
|
Chrom-2010SH
|
|
|
成套辅助气源
|
高纯氮气
|
|
|
高纯氢气
|
||
|
干燥空气
|
||
产品测定的组分:
依据SH/T 0663-1998《汽油中醇类和醚类含量测定》中1.1
甲 醇 0.01%-30%
乙 醇 0.01%-30%
异丙醇 0.01%-30%
叔丁醇 0.01%-30%
正丙醇 0.01%-30%
甲基叔丁基醚 0.01%-30%
仲丁醇 0.01%-30%
二异丙醚 0.01%-30%
异丁醇 0.01%-30%
叔戊醇 0.01%-30%
正丁醇 0.01%-30%
叔戊基甲醚 0.01%-30%
苯 0.01%-50%
甲苯 0.01%-50%
乙 醇 0.01%-30%
异丙醇 0.01%-30%
叔丁醇 0.01%-30%
正丙醇 0.01%-30%
甲基叔丁基醚 0.01%-30%
仲丁醇 0.01%-30%
二异丙醚 0.01%-30%
异丁醇 0.01%-30%
叔戊醇 0.01%-30%
正丁醇 0.01%-30%
叔戊基甲醚 0.01%-30%
苯 0.01%-50%
甲苯 0.01%-50%
系统的分析流程:
依据SH/T 0663-1998《汽油中醇类和醚类含量测定》中6.1
系统复位位置
系统反吹位置
Chrom-2010SH石化专用色谱工作站
Chrom-2010SH石化专用色谱工作站是基于Window xp 操作系统并执行SH/T 0663-1998《汽油中醇类和醚类含量测定》、SH/T 0693-2000《汽油中芳烃含量测定》石化标准而量身定制的专家系统;其主要性能参数及功能如下.
硬件性能:
l 通讯接口：USB接口
l 高精度：24位的高精度A/D，分辨率±1uv。
l 输入通道：外置数据采集盒，输入通道2个。
l 输入电平范围：-2v至+2v
l 采样频率：最多50次/秒.
l 动态范围：106(1μv为最小单位)。
l 积分灵敏度：1μv·sec（即面积的个位数）。
l 线性度：<±0.1%。
l 重现性：0.06％。
软件功能:
l 实时性：真正WINDOWS 环境下的实时数据采集，RS232接口双通道数据采集，采样同时可对采样数据实时进行分析、存储，实时显示色谱峰保留时间。可随时设定采样频率，改变峰宽，斜率，停止时间等参数。
l 灵活的峰识别和处理能力：自动识别拖尾峰，重叠峰，锯齿峰和前后肩峰等，自动基线切割。可通过调整参数和时间程序自动重分析，可通过手动修正方式进行色谱峰的识别、删除及调整基线切割。另外可以对谱图任意重分析，放大，移动，逐点跟踪，添加组份名，谱图复制，多谱图比较，基线扣除等。
l 轻松定性(任意多点校准)：可自动或手动编辑峰鉴定表。自动计算校正因子，提供单点，任意多点平均，任意多点校正，并直观地显示校正曲线。
l 定量方法：提供归一法，内标，外标，修正归一法，带比例的修正归一法，指数法六种常用的定量计算方法。
l 自定义分析方法：用户针对某种样品分析而设定的方法及参数、时间程序、峰鉴定表等可以方便的保存到用户自命名的方法文件中。因此针对不同的样品可以调用不同的方法文件。
l 多种格式数据存储：用户可以自命名保存历次分析的谱图、结果等，并且可将谱图文件，结果文件保存为文本格式或导出到EXCEL中，利用别的作图工具重新作图或重新计算。也可直接复制谱图到剪贴板然后粘贴到用户需要的文档中。
l 多种自动计算主式：自动计算质量比与响应值； 自动套算汽油中醇、醚类化合物及苯和甲苯含量；自动计算汽油中醇、醚类化合物的含氧量；并能同时分别计算出组份质量浓度与体积浓度。
l 灵活的打印功能：可预览及打印谱图、结果报告、分析参数（包括峰鉴定表）等，用户可自动设置打印报告头，调整打印方式，满足您各种打印要求。
l 操作直观便捷：简洁清晰的全中文图形界面，方便用户顺利完成操作。
发下为部分样品实际图谱
含氧化合物中MTBE标准曲线表：
汽油中含氧化合物标准样品图 汽油中含氧化合物样品图
