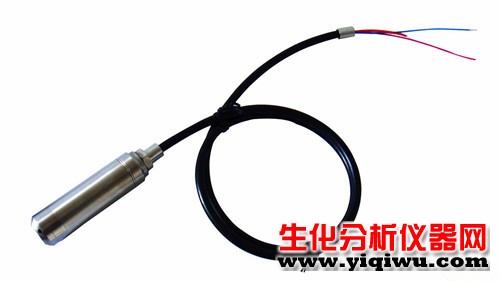

点击图片查看原图
一、投入式液位计产品概述:
HJ-BPY投入式液位计采用最先进的电子陶瓷技术，无中介液干式压力测量技术、厚膜电子技术设计制造，其关键件引进具有国际先进水平传感膜片，它与目前使用扩散硅式液位变送器比较，有两个显著不同的技术差别，一是测量元件要用新兴陶瓷材料；一是测量元件内无中介液体，是完全固体的，因而BPY系列产品有着优越的技术性能。HJ-BPY投入式液位计广泛适用于石油、化工、冶金、环保、食品、水利等行业的液位测量。
二、投入式液位计结构原理:
液体介质的静压力直接作用于传感膜片，静压力与被测液体的高度成正比，液位所产生的静压力使测量膜片产生位移，正常的压力使膜片位移0.025mm,膜片位移产生的电容量变化,由与其直接连接的电子部件检测,放大并转换为标准信号输出。
三、投入式液位计技术参数:
测量范围：不锈钢加长杆式0～5m
缆 式：0～100mm
精度等级：0.2级、0.5级
环境湿度：-20℃～+70℃
相对湿度：10%~～90%
介质温度：-20℃～+80℃
长期稳定性：优于0.1%FS/年
温度稳定性：±0.2%/10℃
电 源：24VDC
信号输出：两线输出4～20mA
密度范围：0.5g/cm3～2.0g/cm3
过载能力：标准量程的5倍
变送器防护等级：IP65
传感器防护等级：IP68
防爆标志：iaIICT4本质安全型
变送器外壳材料：膜压铸铝
传感器材质：普通型:不锈钢，防腐型:聚四氟乙烯
四、投入式液位计适用范围：
● 工业现场液位测量与控制
● 船舶及航海系统
● 水文测量与监控
● 城市及供水系统
● 水库大坝水位测量
● 循环水及污水处理系统
● 消防水箱泡沫水箱
● 小区二次给水
● 井或开放水域的深度或液位测量
● 地下水水位测量
五、投入式液位计使用相关事项：
注意事项：
1.当收到产品时请检查包装是否完好，并核对液位计型号和规格是否与您选购的产品相符。
2.禁止测量弱酸性以上的酸性介质（PH6以下），简单识别方法手可以接触即可。
3.液位变送器出厂时附带有永久性连接电缆,电缆的延伸必须保证电缆已经出最高水位方可延伸（接线部位要保持干燥通风）,深井测量必须出井口再进行延伸。
4.在安装投入式液位变送器时要注意保证连接电缆的完好，禁止硬物接触或磨损电缆。
5.电源输出电压是否符合探头供电要求，确保压力源最高压力在该产品的量程范围内。
6.传感器属于精密器件，用户在使用时请不要自行拆解，更不能碰触膜片，以免照成产品损坏。
清洗保养：
只能使用中性的试剂清洗液位计，避免使用带有腐蚀性的试剂清洗，如酸、碱性溶剂。
产品储存：
投入式液位计属于精密仪器，应存放在干燥通风常温的室内环境。
产品售后：
1.产品在保修期内经本厂技术检测属于质量问题本公司承担全部维修费用及来回运费。
2.请在寄回前务必把残余的介质清理干净，特别是对人身健康有害的物质，如腐蚀性，有毒的，致癌的或具有辐射性的物质。
3.请保存好保修卡和合格证，维修时随同产品一同返回。
