1、雷达物位计产品概述
1.1 简介

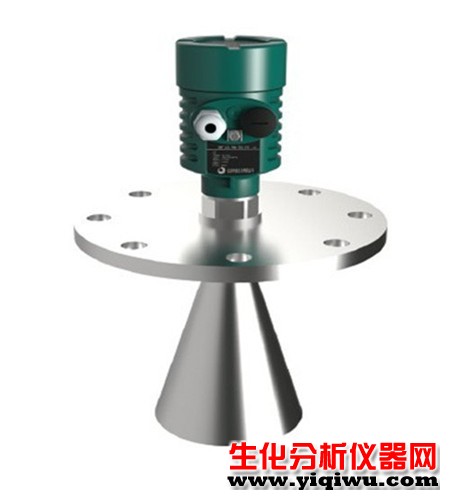

HJRD82雷达物位计是先进的雷达式物位测量仪表，测量距离最大20米,可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4…20mA模拟信号。
1.2 应用
● 采用先进的非接触式测量
● 采用极其稳定的材料制造
● 测量液体、固体介质的物位
● 可以测量所有介电常数＞1.8的介质
● 测量范围0…20m
● 采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输
● 4…20mA输出或数字型信号输出
● 分辨率1mm
● 不受噪音、蒸汽、粉尘、真空等工况影响
● 不受介质密度、粘稠度和温度的变化的影响
1.3测量原理
高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的识别出物位的回波。
1.4 输入
天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比： D=C×T/2 （其中C为光速）
因空罐的距离E已知，则物位L为： L=E-D
1.5 输出
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
2、雷达物位计技术参数:
应 用：存储或过程容器腐蚀性的液体、浆料比如：水液储罐,酸碱储罐,浆料储罐,固体颗粒。
测量范围：20米
过程连接：法兰
介质温度：-40-150℃
过程压力：-0.1~1.6Mpa
精 度：±10mm
重 复 性：±2mm
频率范围：6.8GHz
防爆等级：Exib IIC T6
防护等级：IP67
信号输出：4—20mA/HART( 两线 )
3、雷达物位计产品选型表：
HJRD82-防爆
P 标准型 ( 非防爆 )
I 本安型 (Exib Ⅱ C T6)
D 本安型＋隔爆型 (Exd ib Ⅱ C T6)
HJRD82-天线型式/材料
SF 塑料棒 /PTFE
HJRD82-容器长度
A 50mm
B 100mm
C 150mm
D 200mm
E 250mm
Y 特殊约定
HJRD82-过程连接
FA PTFE 翻边，不锈钢法兰 DN50 PN16C 型
FB PTFE 翻边，不锈钢法兰 DN80 PN16C 型
FC PTFE 翻边，不锈钢法兰 DN100 PN16C 型
FD PTFE 翻边，不锈钢法兰 DN150 PN16C 型
FE PTFE 翻边，不锈钢法兰 DN200 PN16C 型
FF PTFE 翻边，不锈钢法兰 DN250 PN16C 型
HJRD82-密封/过程温度
P 普通密封 /-40...100℃
G 高温密封 /-40...150℃带散热片
HJRD82-电子单元
2 （4 ～ 20）mA /24V DC 两线制
3 （4 ～ 20）mA /24V DC/HART 两线制
4 （4 ～ 20）mA /24V DC/HART 四线制
5 （4 ～ 20）mA /220V AC/HART 四线制
HJRD82-外壳/防护等级
P 塑料 /IP65
L 铝 /IP67
HJRD82-电缆进线
M M20*1.5
N ½"NPT
HJRD82-编程/显示
V 带
X 不带
HJRD82-量程（mm）
