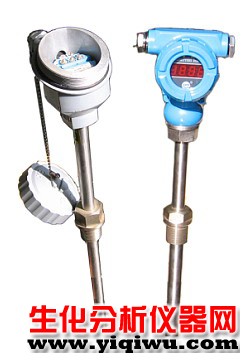

点击图片查看原图
HC-SBW系列一体化温度变送器是温度传感器与变送器的完美结合，以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等，实现对温度的精确测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。
●特点
超小型（模块φ44×18 ）一体化，通用性强
二线制 4~20mA DC 输出。传输距离远，抗干扰能力强。
冷端、温漂、非线形自动补偿。
测量精度高，长期稳定性好。
温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。
一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。
机械保护 IP65 。
采用热电偶温变，可免用补偿导线，降低成本
液晶、数码管、指针等多种指示功能方便现场适时监控。
现场环境温度 ›70 ℃ 时，变送器和现场显示仪表可采用分离（隔离）式安装
防爆等级： dIIBT4 、 dIIBT5 。
防护等级： IP54
●技术指标
类 别 HC-SBW 模块式温变 HC-SBW 一体化温变
准 确 度 0.2%F.S 0.5%F.S
输 入 热电偶： B 、 S 、 T 、 K 、 J
热电阻： Pt100 、 Pt10 、 Cu100 、 Cu50
输 出 二线制 4-20mA DC
使用温度 -25-85 ℃ （一体化 LCD 表头时 0-60 ℃ ）
温度影响 ≤0.05%/ ℃
湿 度 5-95%RH
现场显示 无 3 1/2LED 3 1/2LCD 0-100% 等分刻度
显示精度 无 数字式： 0.5 级 指针式： 2.0 级
负载能力 ‹ 600 Ω （额定负载 250 Ω ）
外形尺寸 44×18 70 ×100（中继器）
●选型方法
型号
类别
感温元件材料
现场显示
安装固定方式
接线盒形式
保护管直径
隔爆标志
内芯结构
保护管特征
说 明
HC-SBW
温度变送器
R
热电偶
Z
热电阻
M
镍铬硅-镍铬{ N }
N
镍铬-镍硅 { K }
E
镍铬-铜镍 { E }
F
铁-铜镍{ J }
C
铜-铜镍{ T }
P
铂 {Pt100}
C
铜 {Cu50}
Y
现场液晶显示
1
无固定装置
2
固定螺纹
3
活动法兰
4
固定法兰
5
活络管接头式
6
固定螺纹锥形式
7
直形管接头式
8
固定螺纹管接头式
9
活动螺纹管接头式
2
防喷式
3
防水式
4
防爆式
0
Ф16
1
Ф12
2
Ф16高铝质管
3
Ф20高铝质管
B
隔爆
无
普通元件
K
铠装元件
F
防腐型
N
耐磨型
HC-SBW
R
N
Y
2
4
0
B
K
F
典型型号选型
